* Angaben können abweichen
** Optionale Ausstattung
*** Auf Anfrage erweiterbar
² Ca. 400 KB (500 Schritte inkl. Kommentare)
³ Gültig bei Spindeldrehzahl × Vorschub < 3600/min

Intuitive Touch-Software für Wickelmaschinen – leistungsstark und vielseitig

Die Benutzeroberfläche wurde speziell für die einfache und effiziente Touch-Bedienung an Wickelmaschinen entwickelt.
Neben den grundlegenden Funktionen wie Öffnen, Schließen, Kopieren, Speichern, Löschen, Bearbeiten und Drucken
von Wickelprogrammen bietet die Software eine Vielzahl zusätzlicher Optionen.

Dazu zählen unter anderem:

• eine integrierte Sprachumschaltung für den internationalen Einsatz,

• umfangreiche Konfigurationsmöglichkeiten,

• servicerelevante Diagnosetools sowie

• Funktionen zur Systemoptimierung und Maschinenanpassung.

Dank ihrer klar strukturierten Oberfläche unterstützt die Software sowohl Bediener im Produktionsalltag als auch Fachpersonal bei der Maschinenkonfiguration.

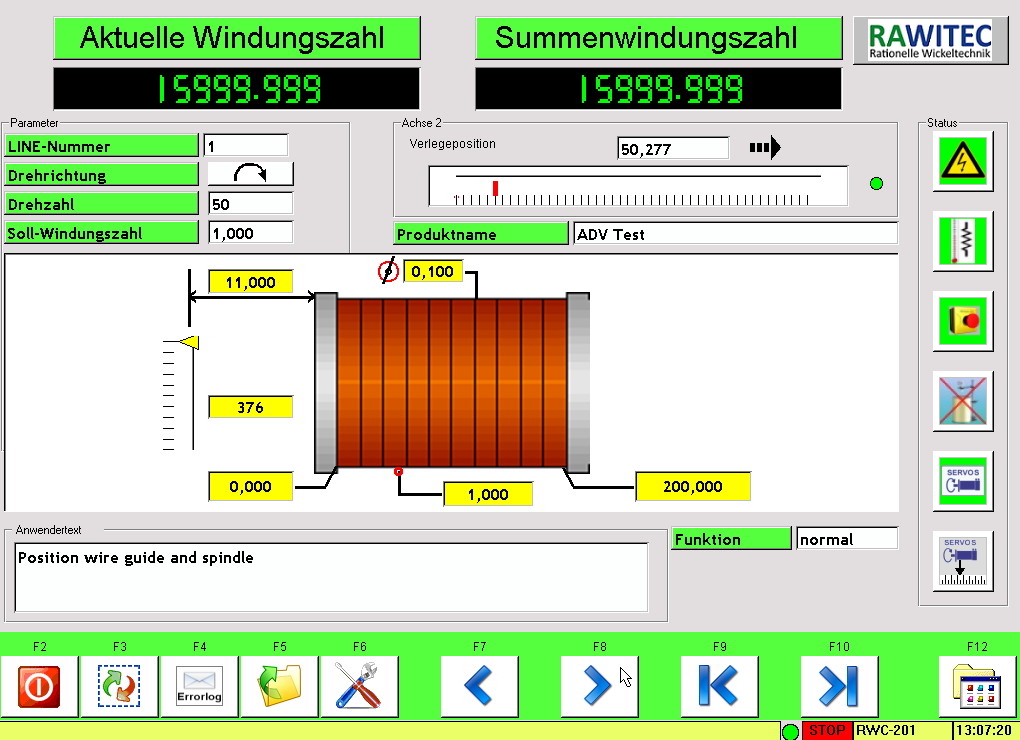

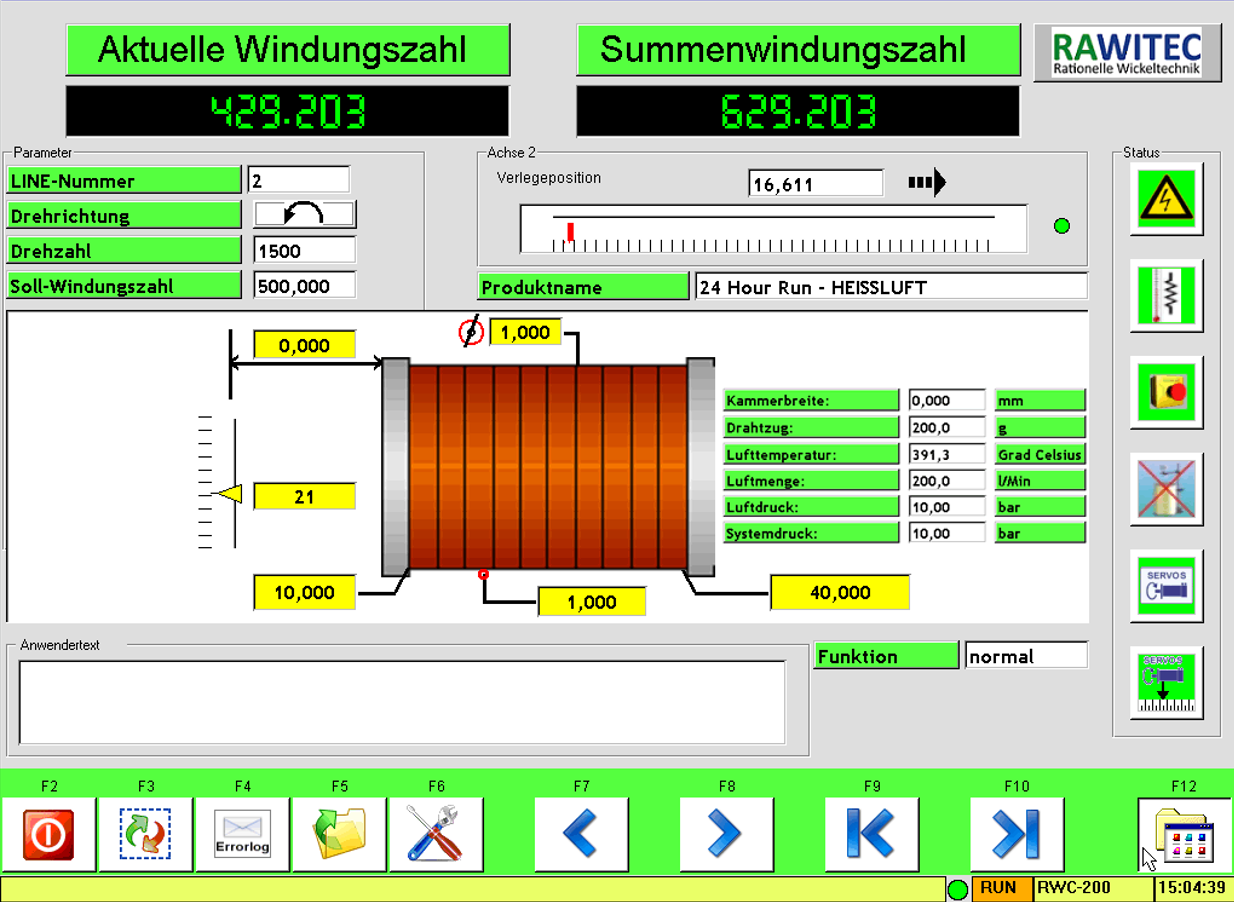

Startseite der Software – zentrale Bedienoberfläche	Anzeige der Haupt-Wickelparameter sowie aktivierter Einrichtfunktionen	Anzeige der Haupt-Wickelparameter sowie Sonderfunktionen

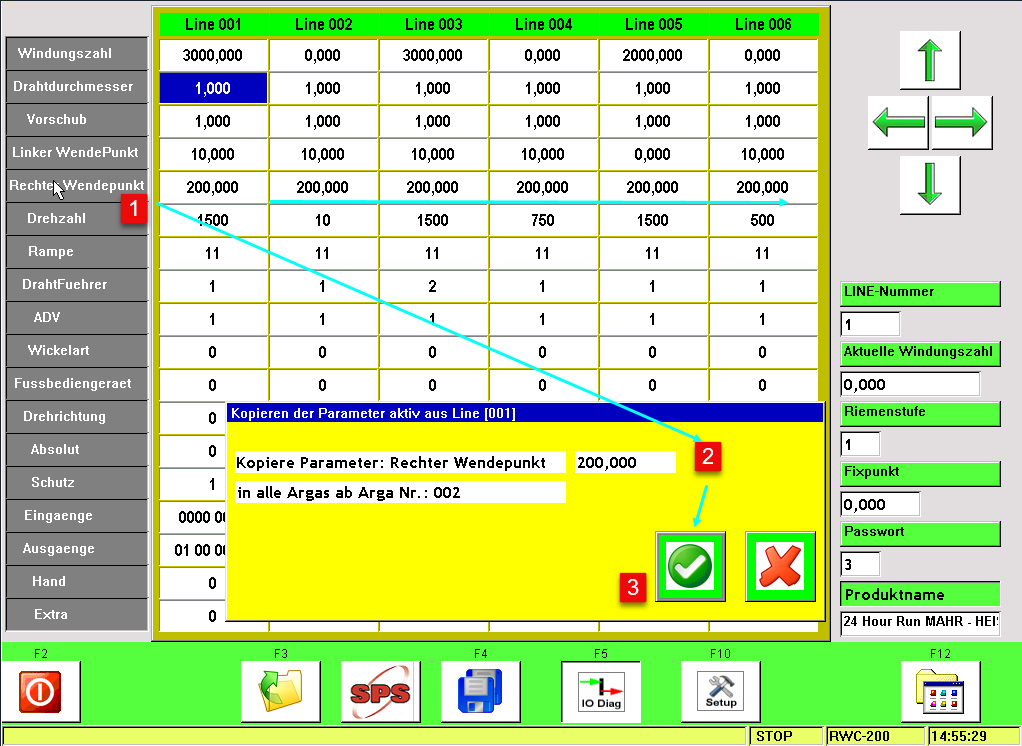

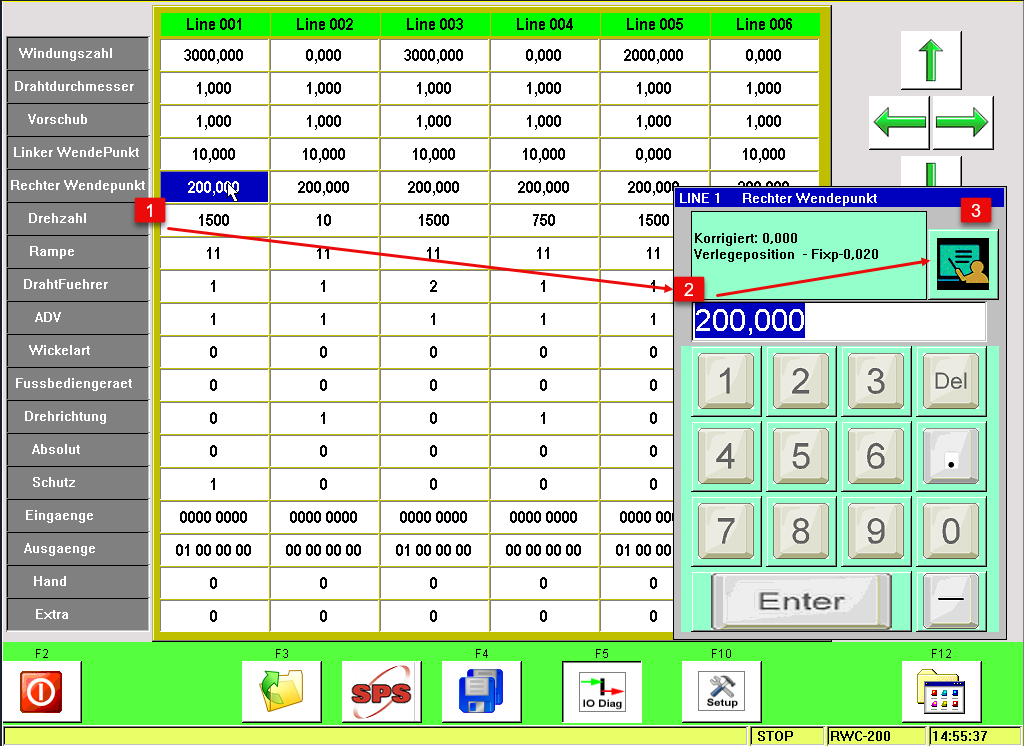

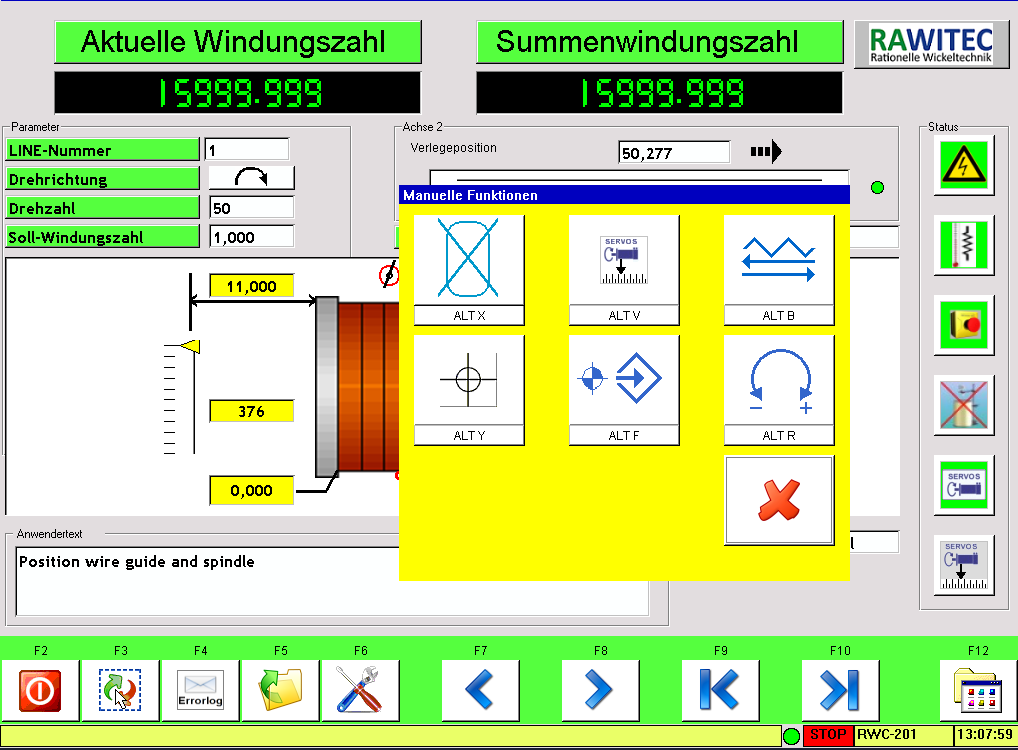

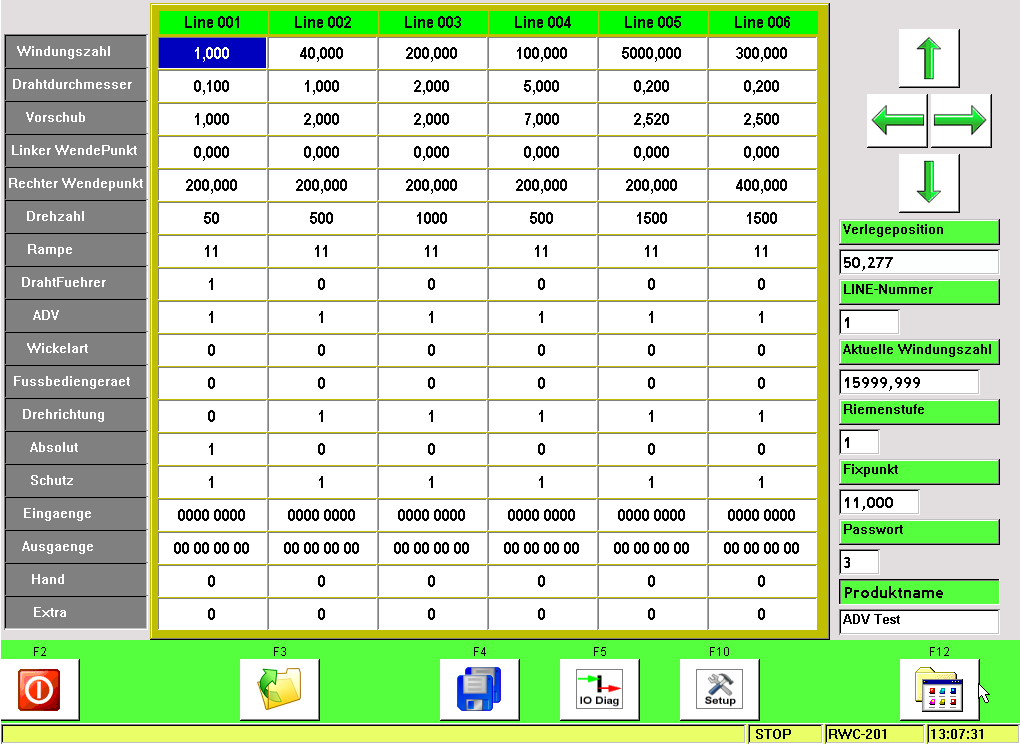

Manuelle Funktionen	Programmierseite zur Eingabe aller relevanten Wickelparameter	Programmierseite zur Eingabe aller relevanten Wickelparameter, Beispiel rechte Wendepunkt Kopieren

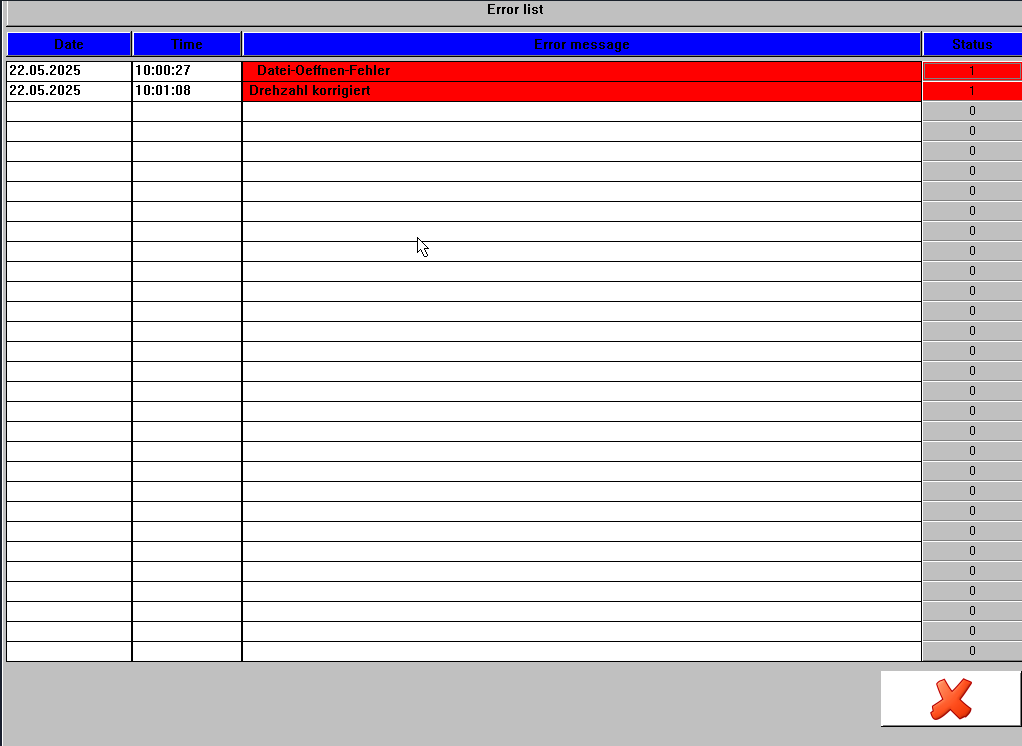

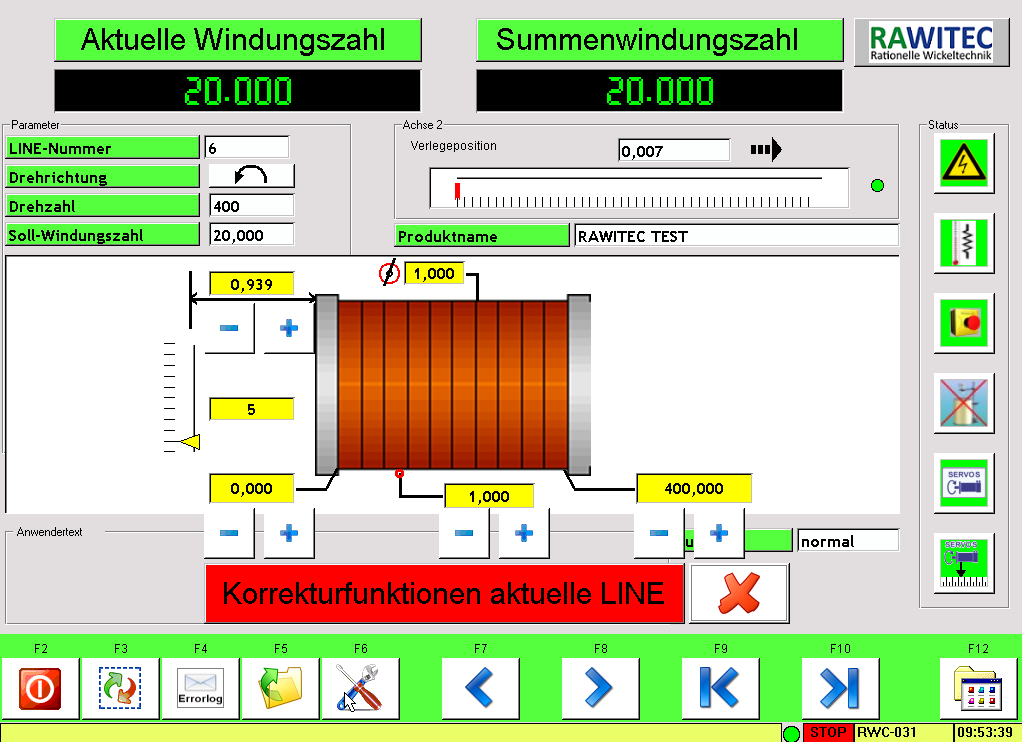

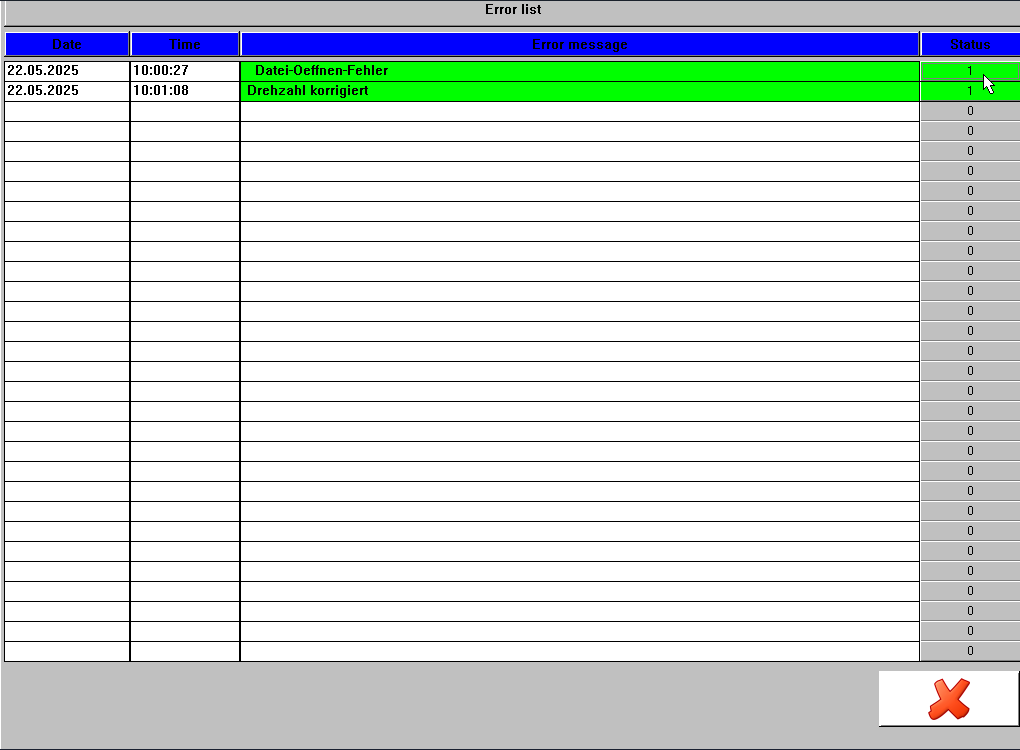

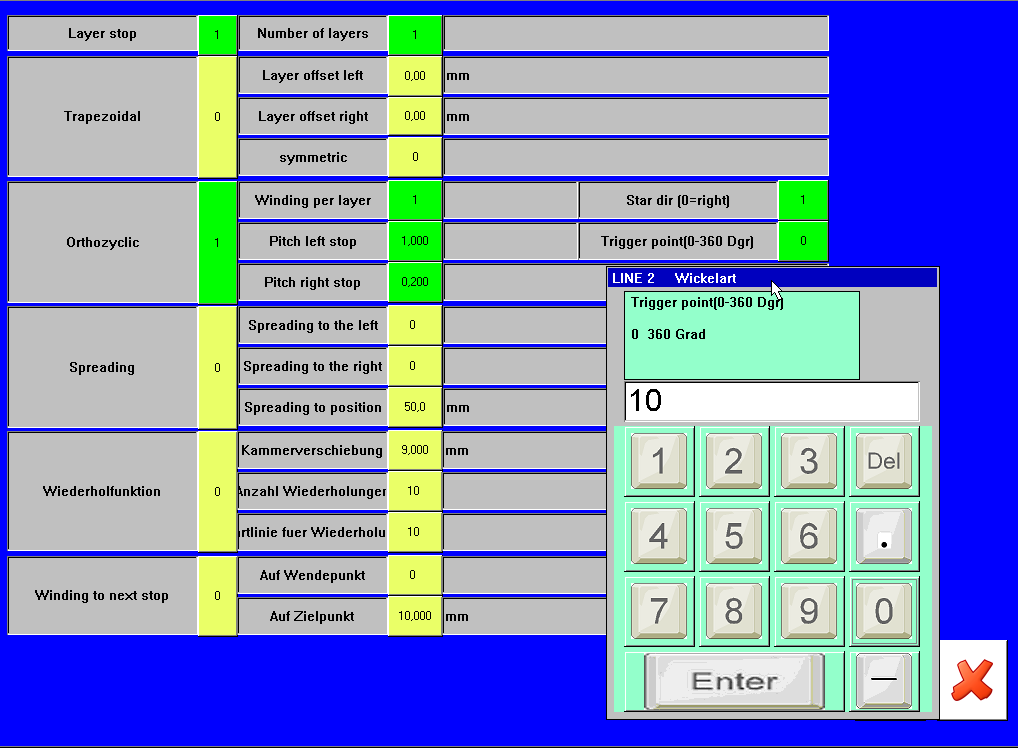

Programmierseite zur Eingabe aller relevanten Wickelparameter	Programmierfunktionen & Steuerung, Erweiterung Wickelarten	Anzeige und Quittierung bereits korrigierter Fehler

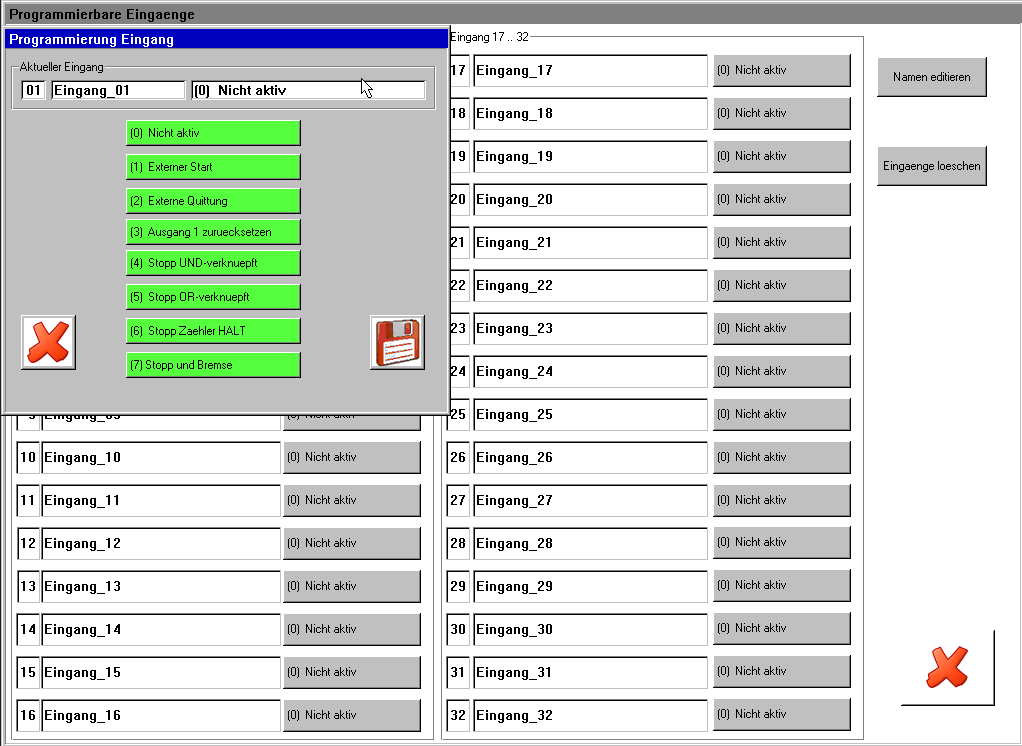

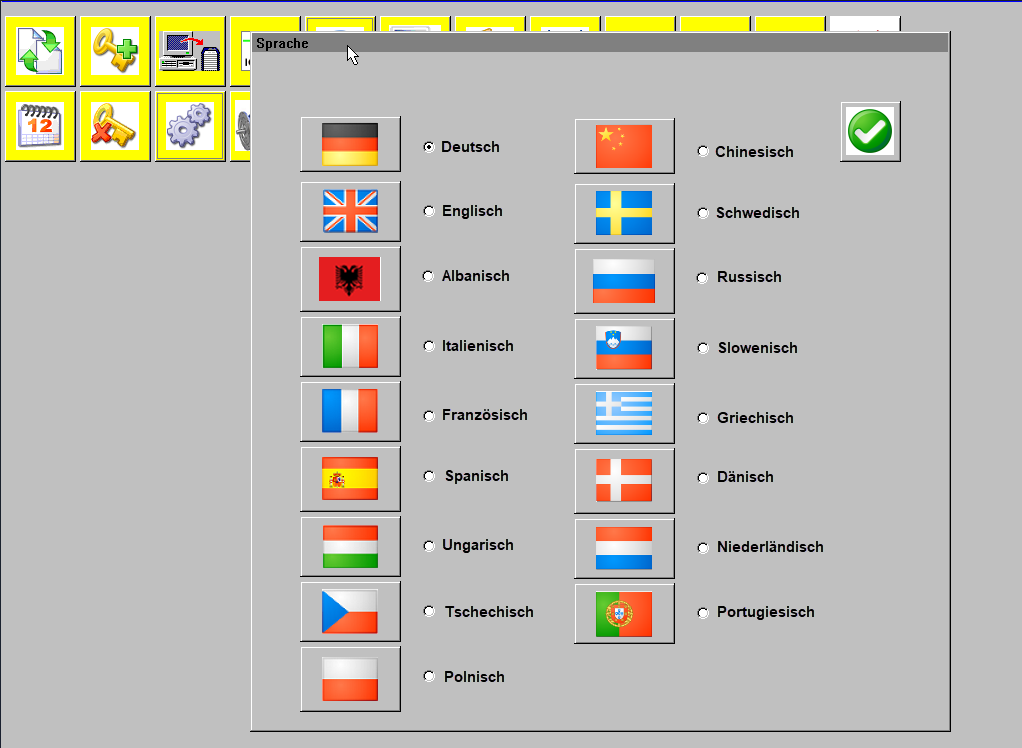

Übersicht aktiver Fehlermeldungen	EINGÄNGE: Konfiguration programmierbarer Ein- und Ausgänge mit vielfältigen Optionen	Sprachenumschaltung – unterstützt auch Kyrillisch und Chinesisch

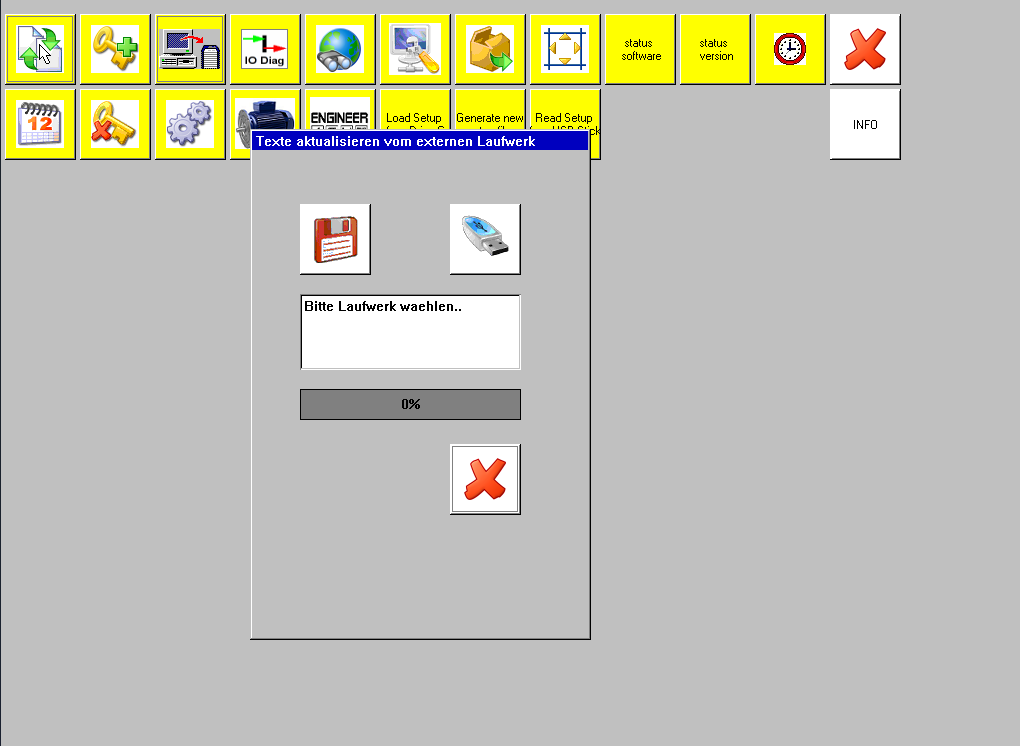

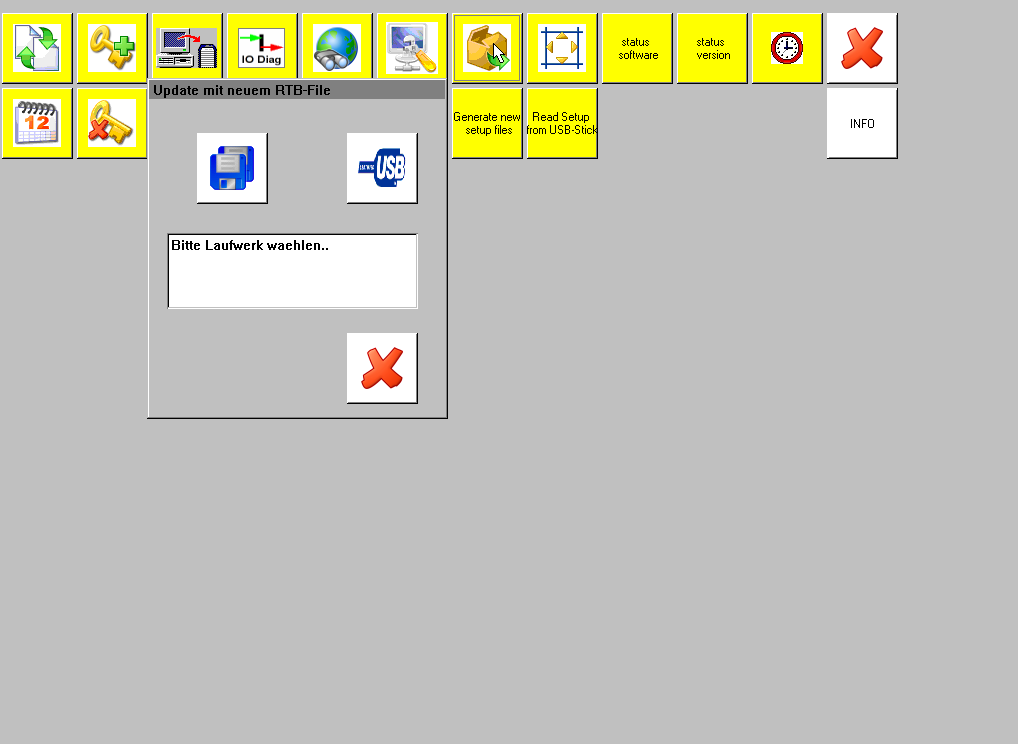

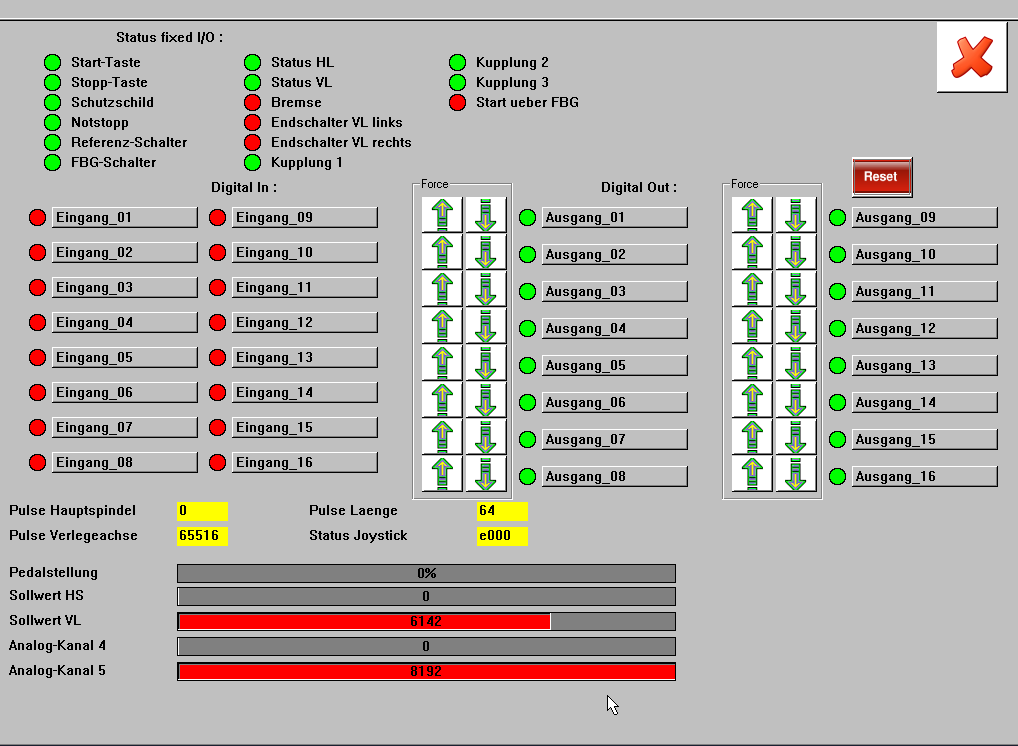

I/O-Diagnose inkl. Forcing-Funktion zur gezielten Ein-/Ausgangsprüfung, Statusabfragen und Live-Diagnose	Sprachtexte zur individuellen Anpassung von Bedientexten	System-Update-Funktion zur Softwareaktualisierung

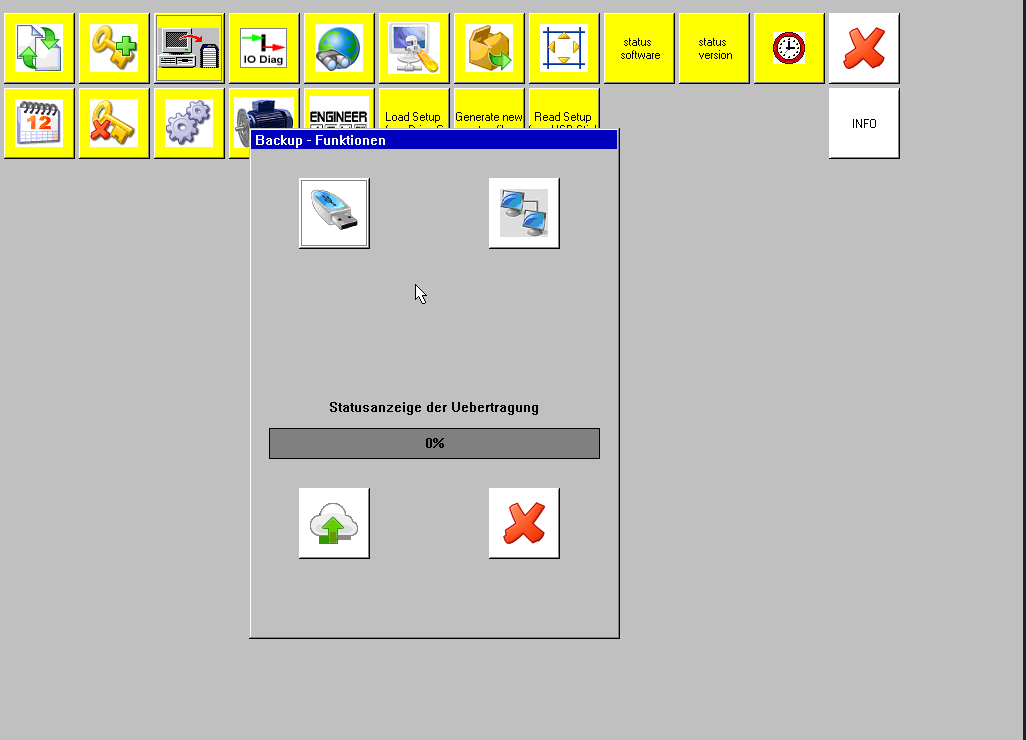

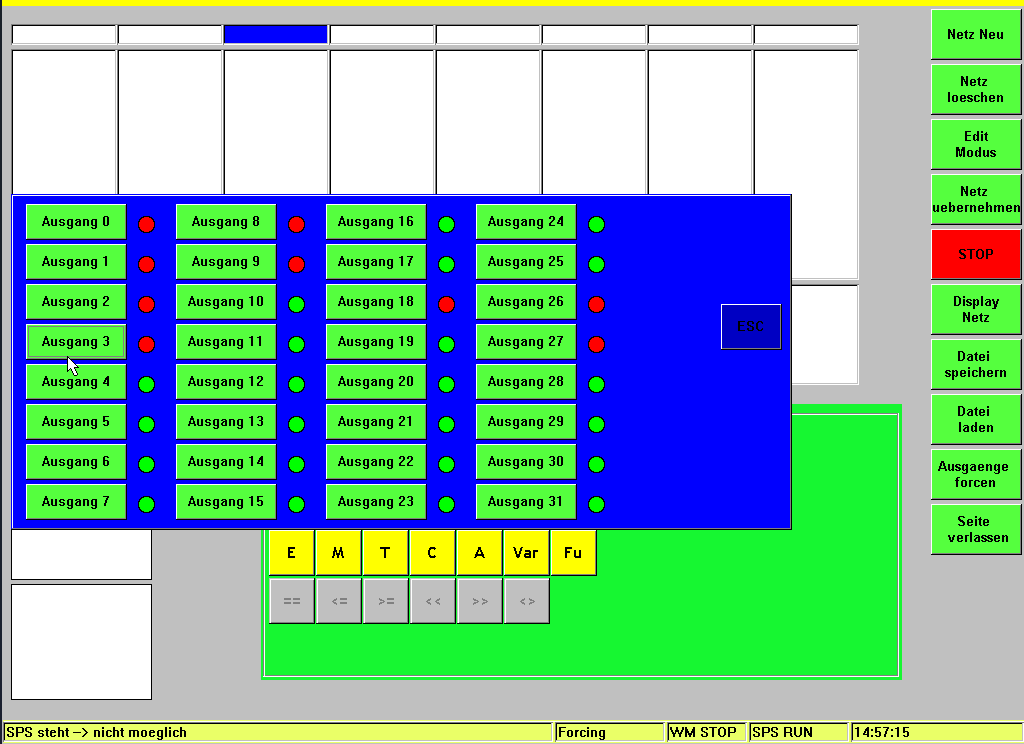

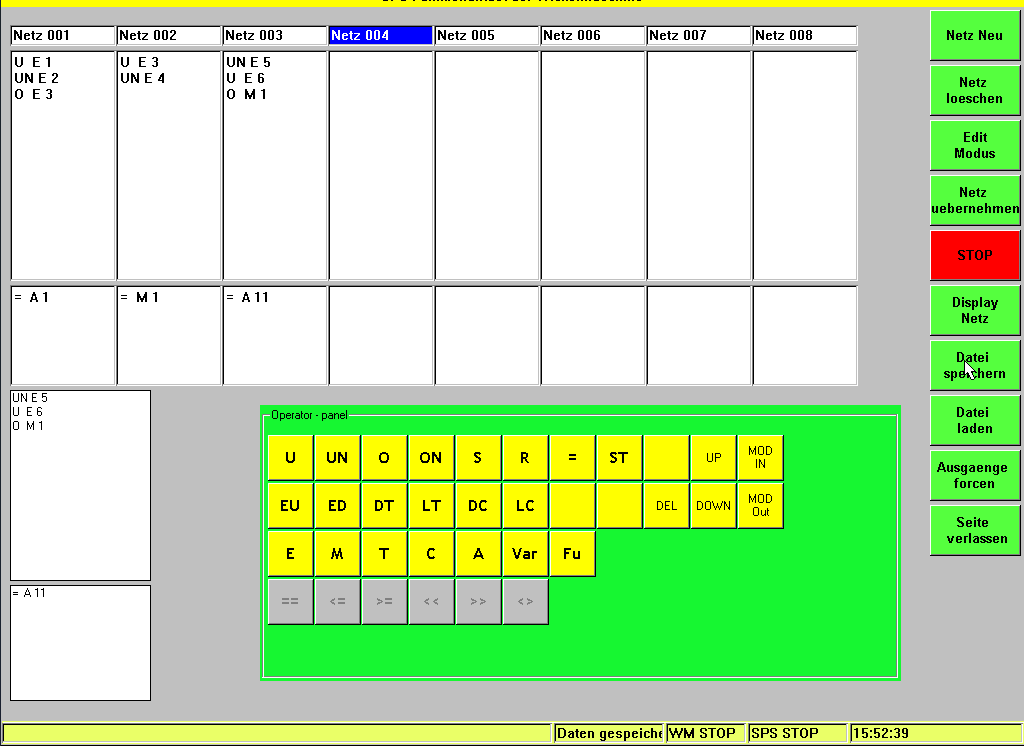

Backup Funktion	SPS-Integration zur externen Steuerung und Datenkopplung	SPS-Integration zur externen Steuerung und Datenkopplung, I/O-Forcing, Statusabfragen und Live-Diagnose

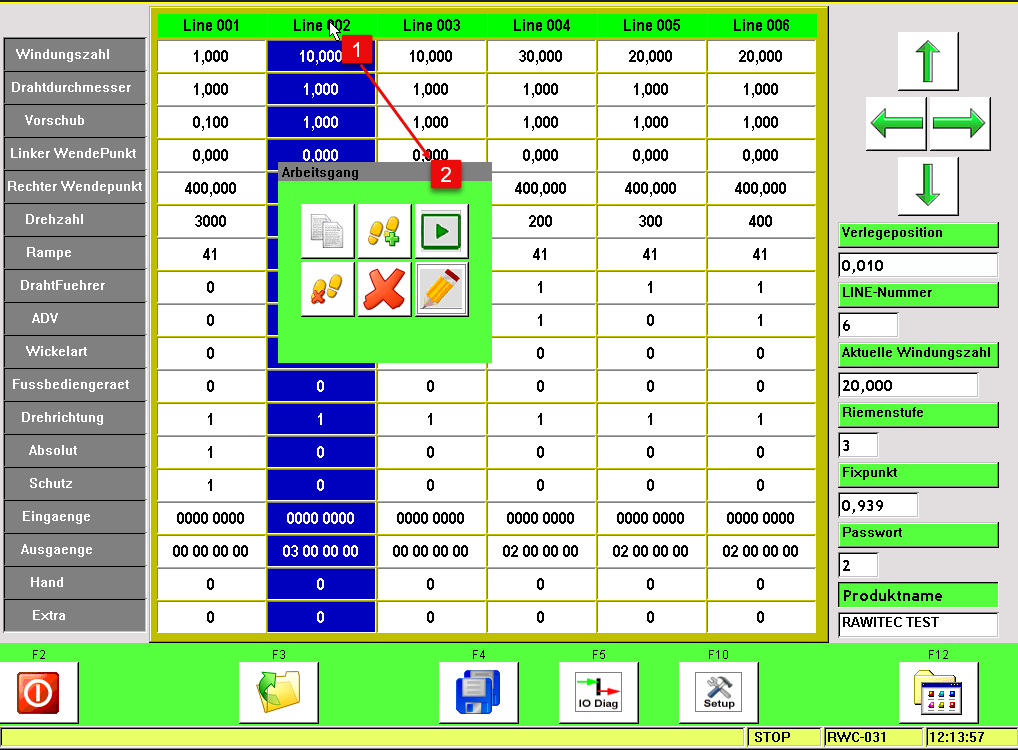

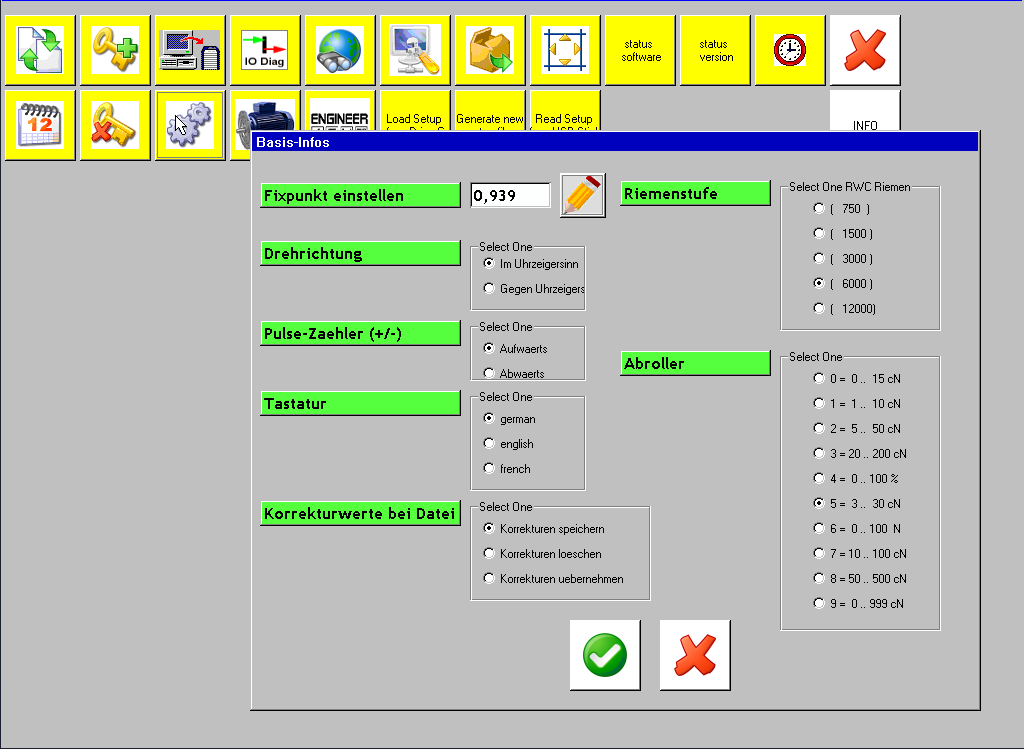

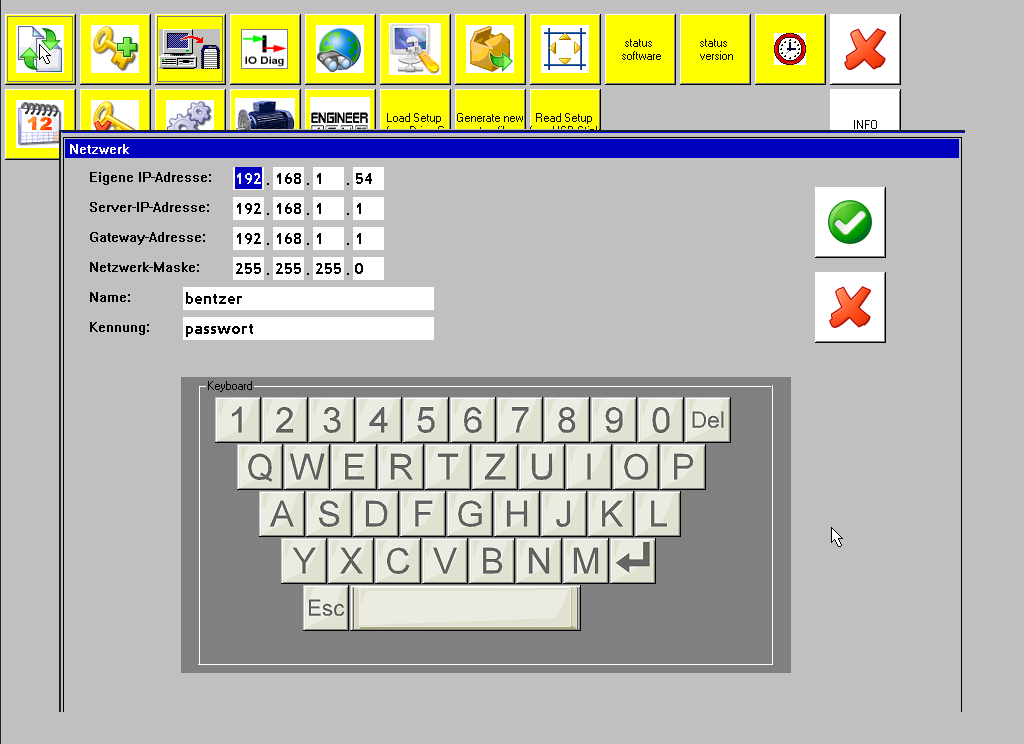

Systemeinstellungen - Basis-Info	Netzwerk-Einstellungen	Arbeitsschritte-Verwalten, Kopieren, einfügen, löschen, Kommentare verwalten

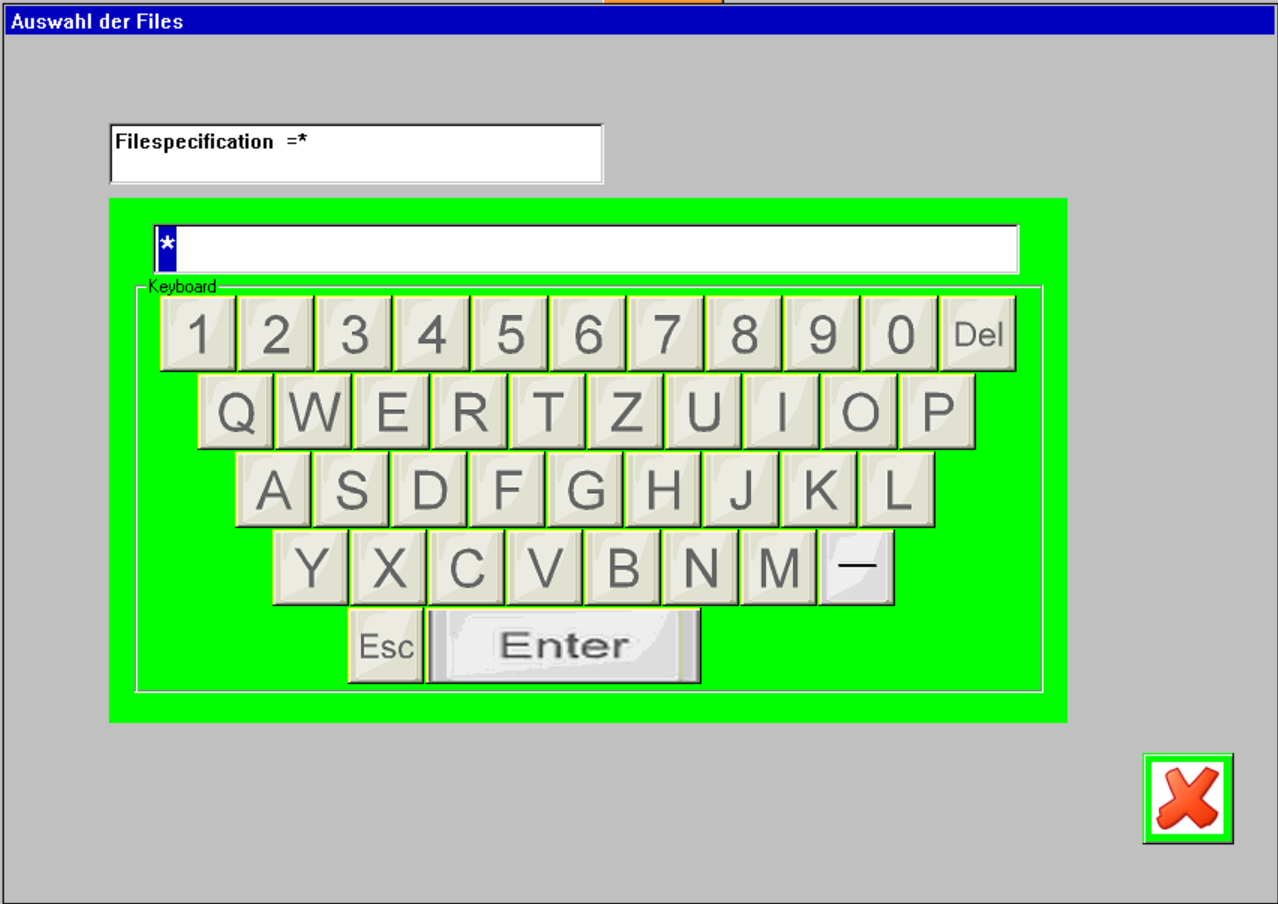

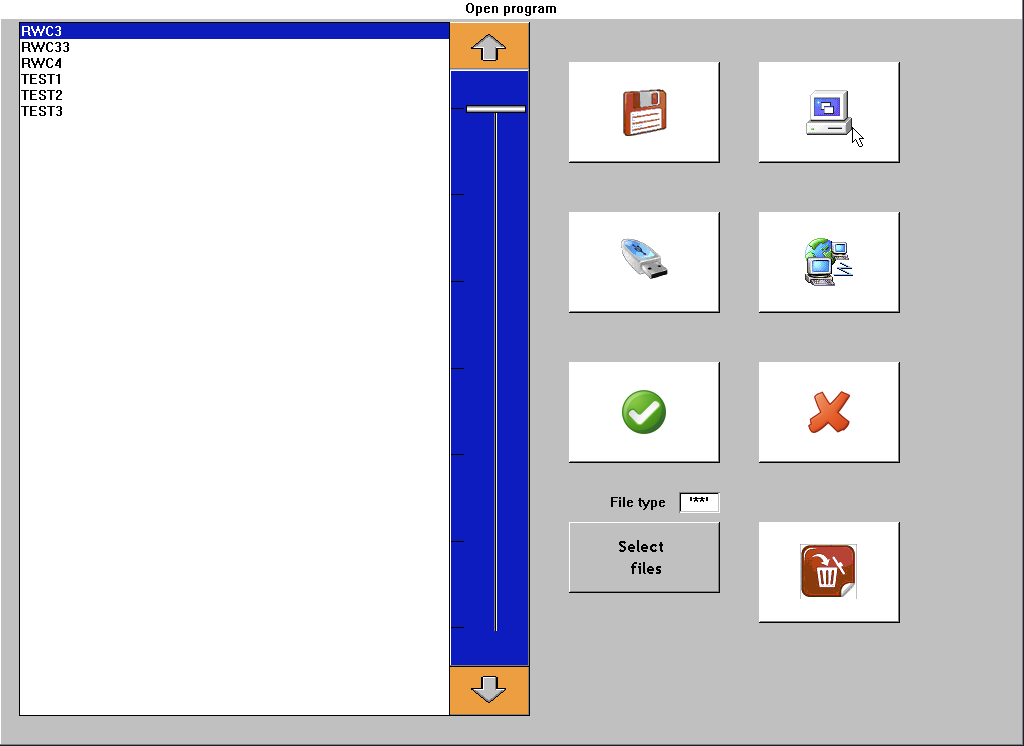

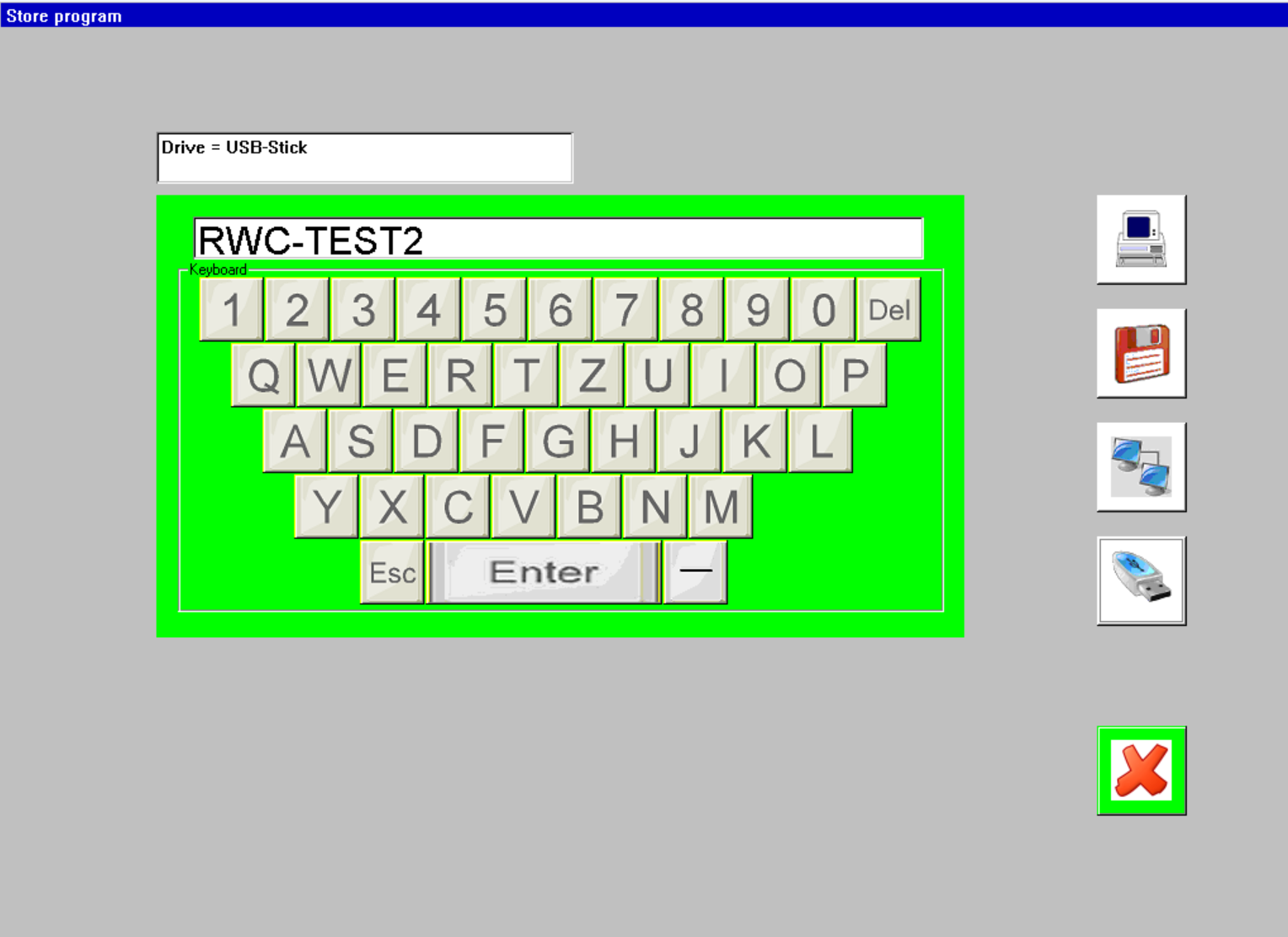

Über dieses Fenster können Wickelprogramme aus verschiedenen Speicherquellen geöffnet werden: dem internen iSATA-Speicher, einem USB-Stick, einem Netzwerklaufwerk (FTP-Server) oder einem USB-Diskettenlaufwerk.	Da die Anzahl der gespeicherten Programme mit der Zeit zunimmt, erleichtert eine integrierte Suchfunktion die Auswahl. Durch Eingabe der ersten drei Zeichen wird die Programmliste automatisch gefiltert und auf passende Einträge eingeschränkt.	Das Speichern von Wickelprogrammen ist ebenfalls auf allen genannten Speichermedien möglich: internem iSATA-Speicher, USB-Stick, Netzwerk (FTP) und Diskettenlaufwerk.

❮ ❯

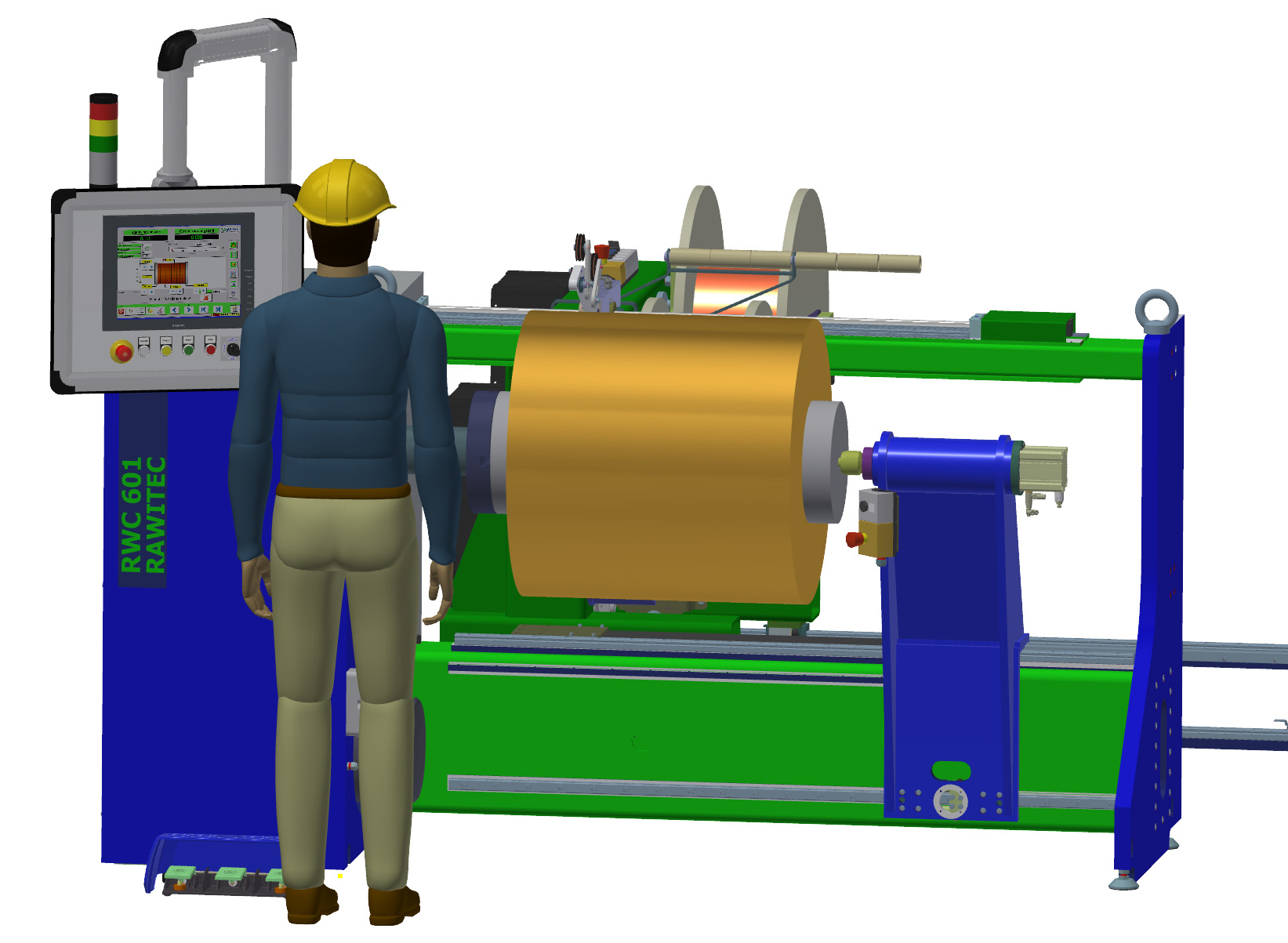

🔧 Dynamische Arbeitslinien – RWC 601

Das nebenstehende Diagramm zeigt den Zusammenhang zwischen dem Wickelradius und der daraus resultierenden Drahtzugkraft bei verschiedenen Betriebszuständen der Wickelmaschine RWC 601.

Mit zunehmendem Wickelradius – also je größer der Spulendurchmesser – nimmt die Kraft an der Wickelachse ab. Der physikalische Zusammenhang ist einfach:

Leistung = Drehmoment × Drehzahl

Da die Maschinenleistung konstant bleibt, reduziert sich das Drehmoment bei steigender Drehzahl – und damit auch die mögliche Drahtzugkraft.

⚙️ Übersicht Zahnriemensätze – RWC 601

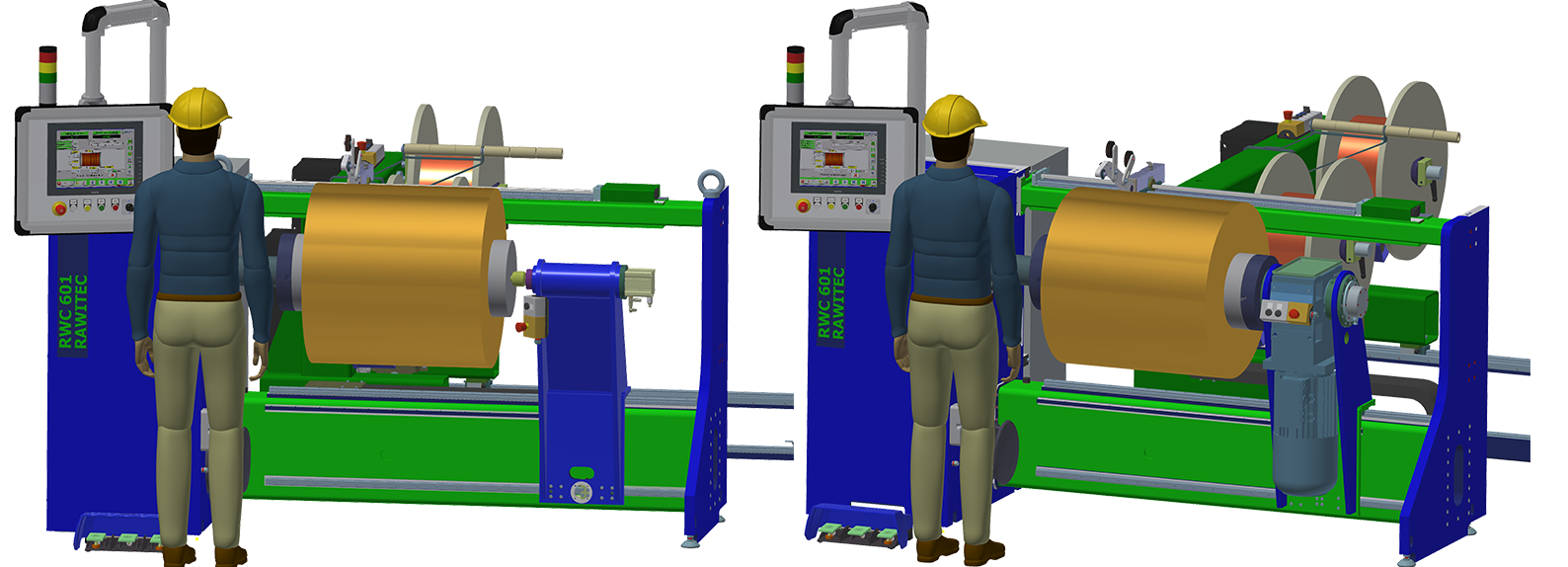

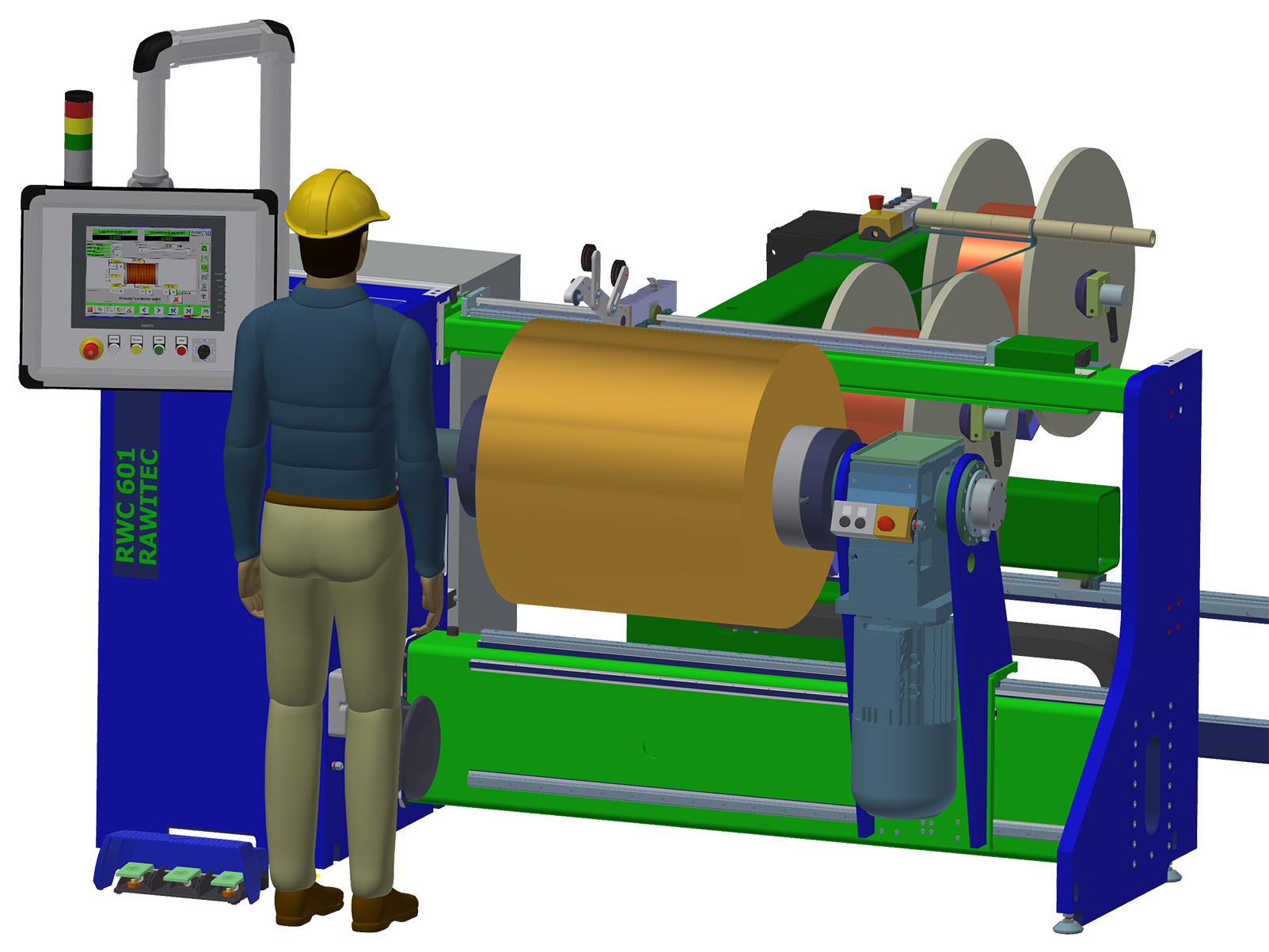

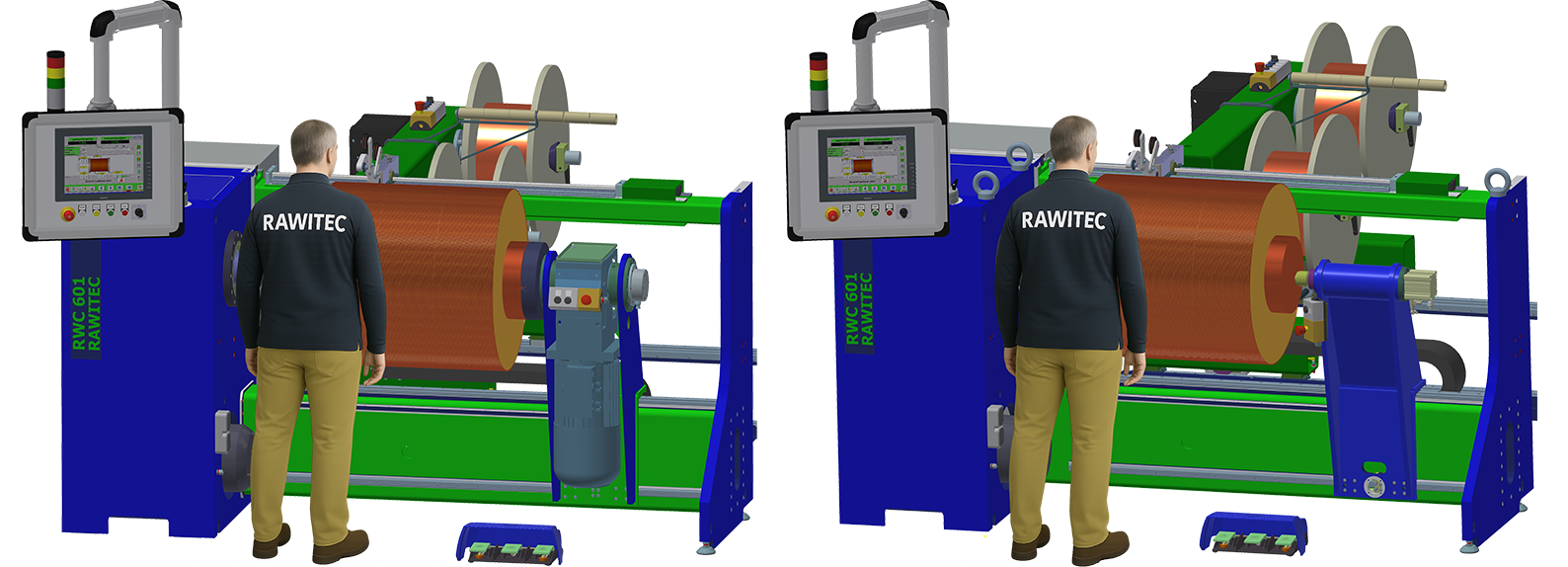

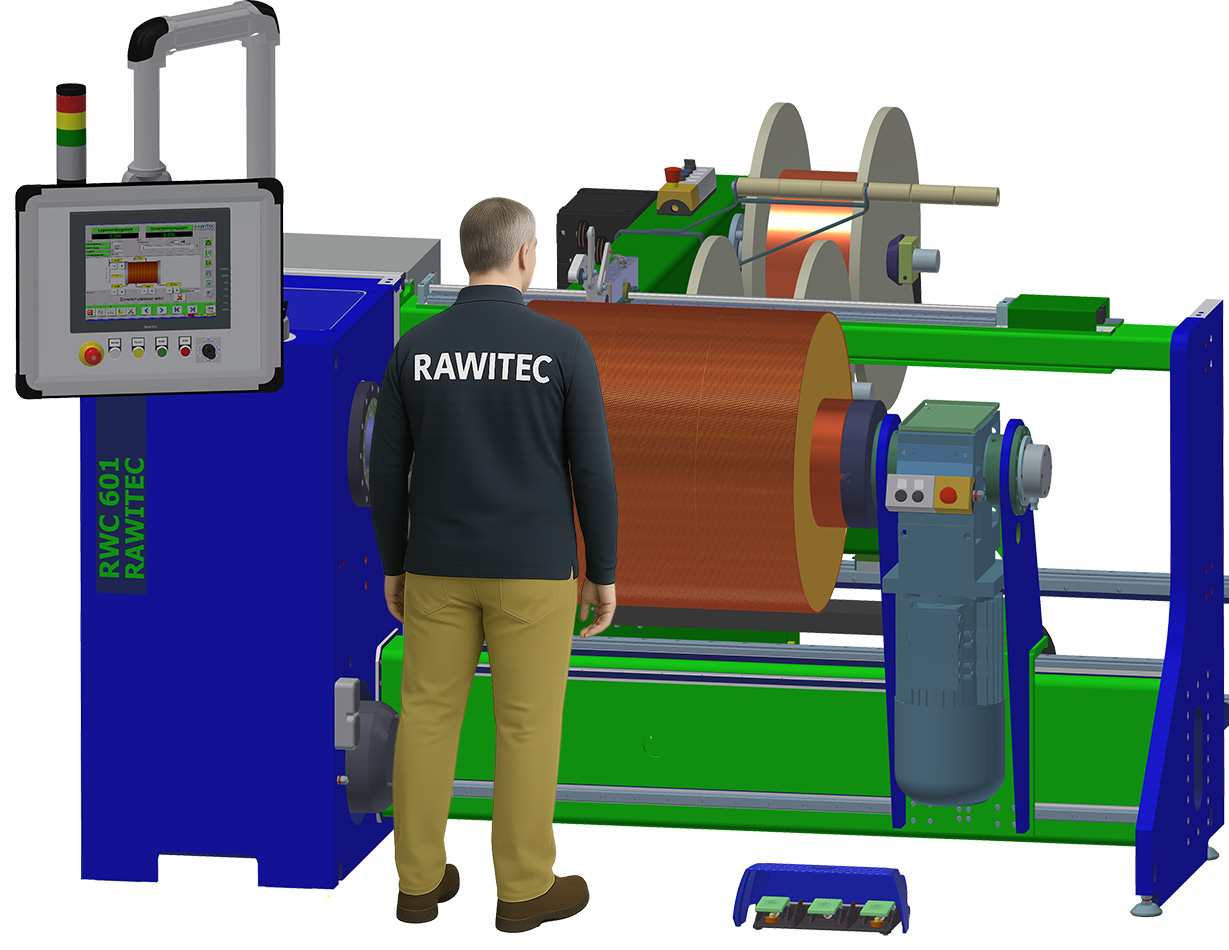

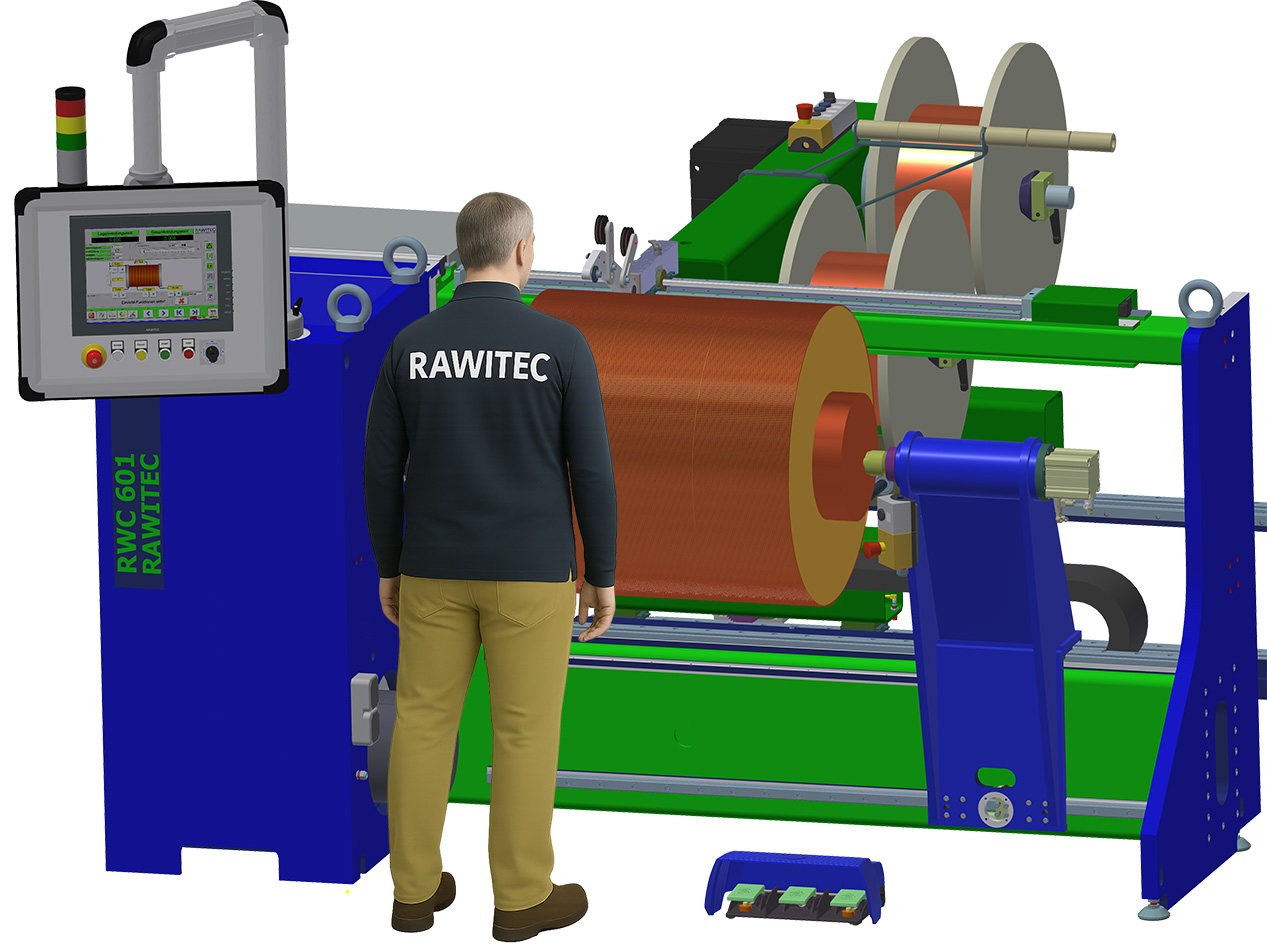

Die Maschine RWC 601 ist mit zwei Getriebestufen ausgestattet. Die folgende Übersicht zeigt die maximale Drehzahl und das zugehörige Drehmoment für die Modellvarianten RWC601-PR und RWC601-SA:

📈 Interpretation des Diagramms

• Die Linien repräsentieren den Drahtzug [N] in Abhängigkeit vom Wickelradius [mm] für die Modelle RWC601-PR und RWC601-SA.
• Die linke Y-Achse ist logarithmisch skaliert, um sowohl geringe als auch hohe Zugkräfte sichtbar darzustellen.
• Die rechte Y-Achse zeigt typische Drahtdurchmesser [mm] als Orientierung für die Drahtwahl.
• Getriebestufe 0 bietet hohes Drehmoment für große Querschnitte – ideal für dicke Drähte und große Spulen.
• Getriebestufe 1 eignet sich für höhere Geschwindigkeiten bei moderaten Drahtzugkräften.

🧩 Praxisnutzen

Diese grafische Darstellung erleichtert die Entscheidung bei der Wahl des passenden Antriebs:

• Abstimmung auf Drahtstärke (z.B. 0,4 mm bis 20 mm)
• Berücksichtigung des benötigten Zugbereichs
• Abhängig von der gewünschten Wickelgeschwindigkeit
• Optimiert für den jeweiligen Spulendurchmesser

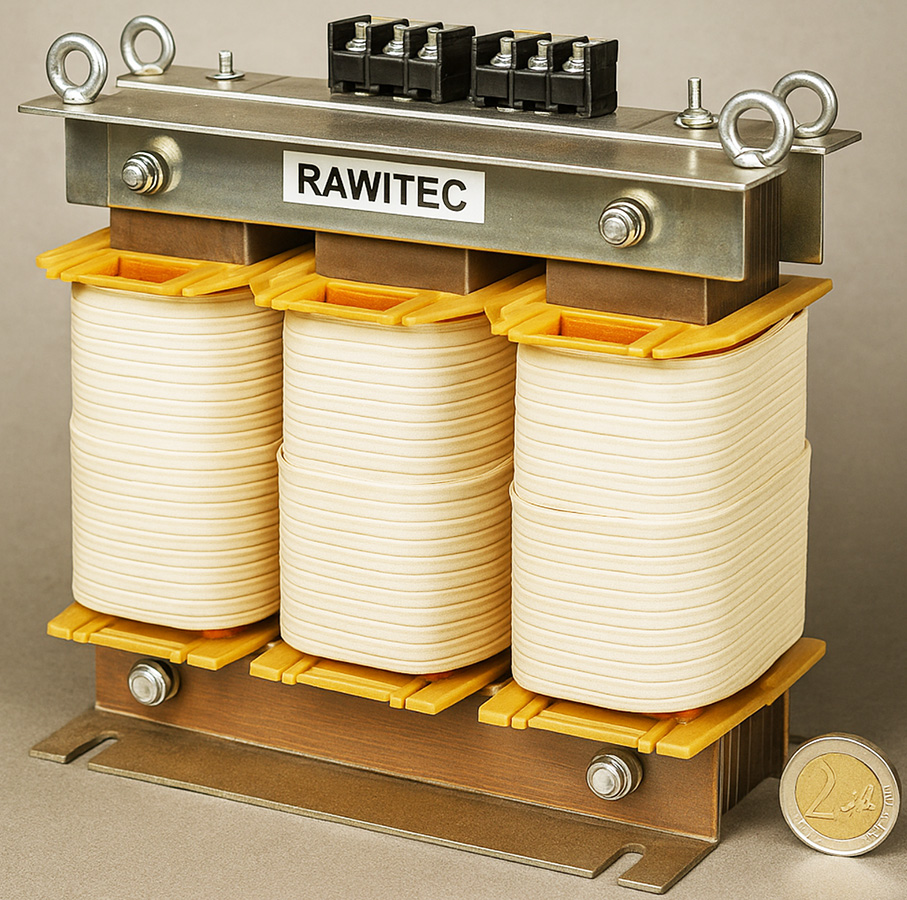

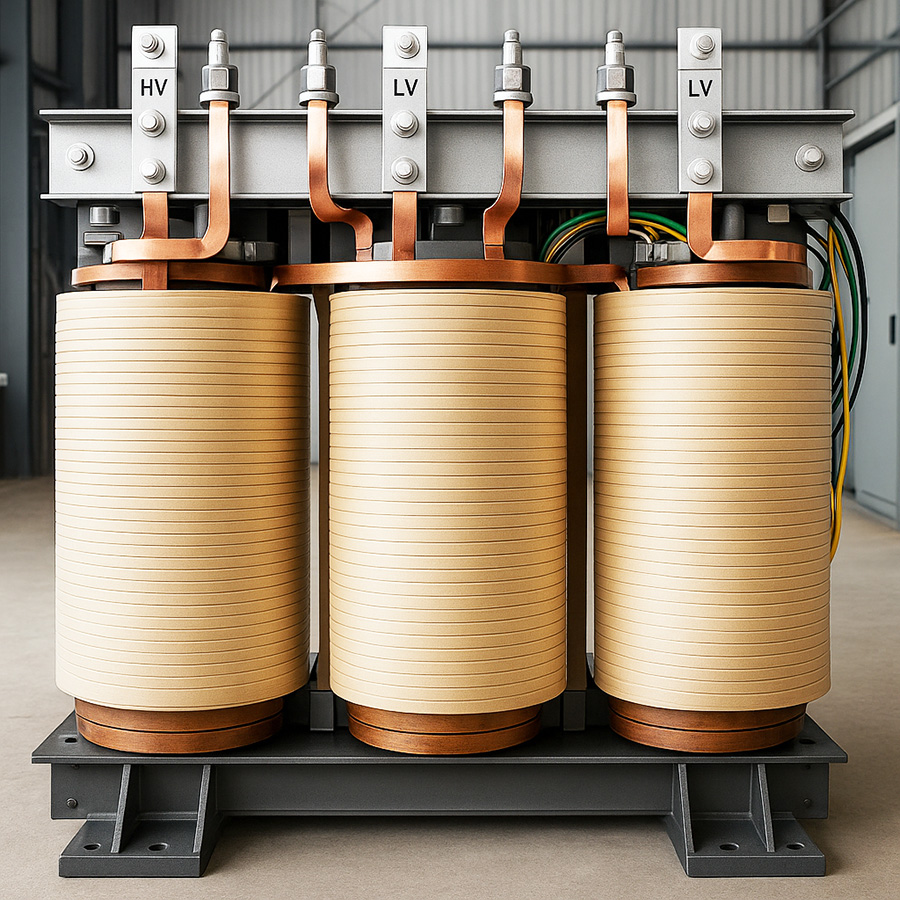

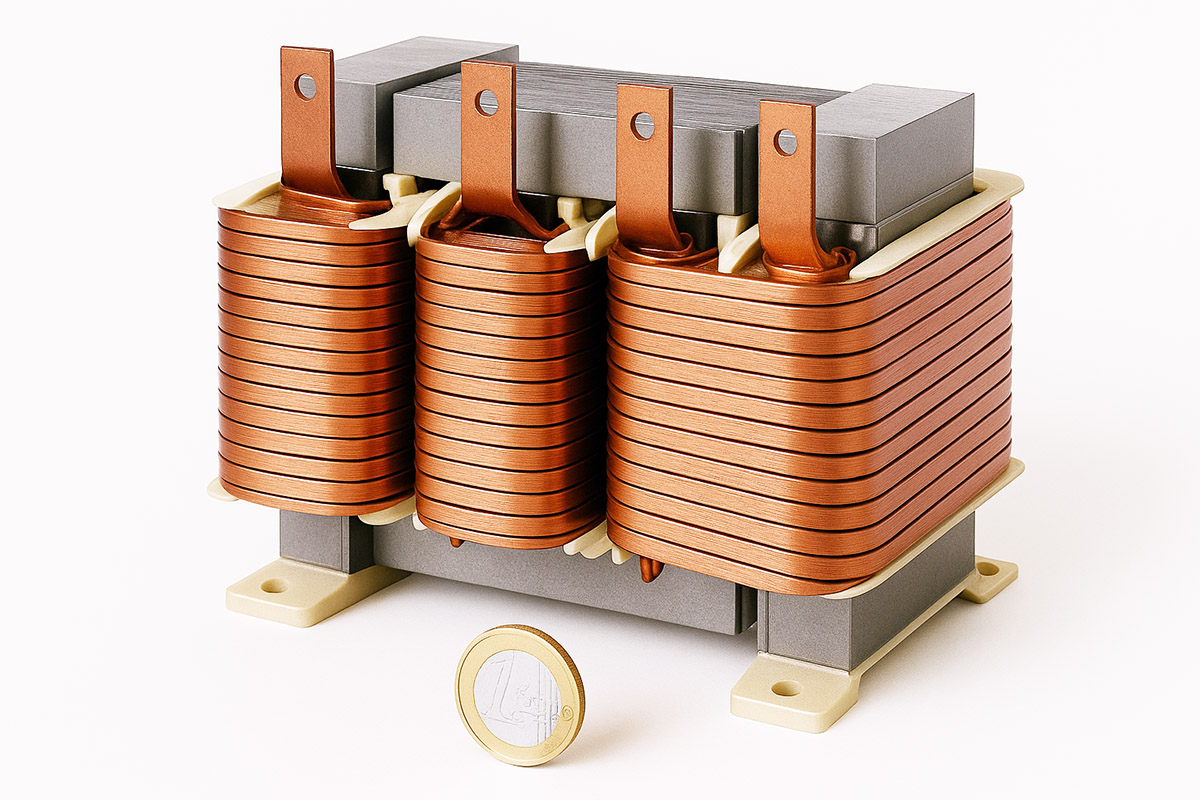

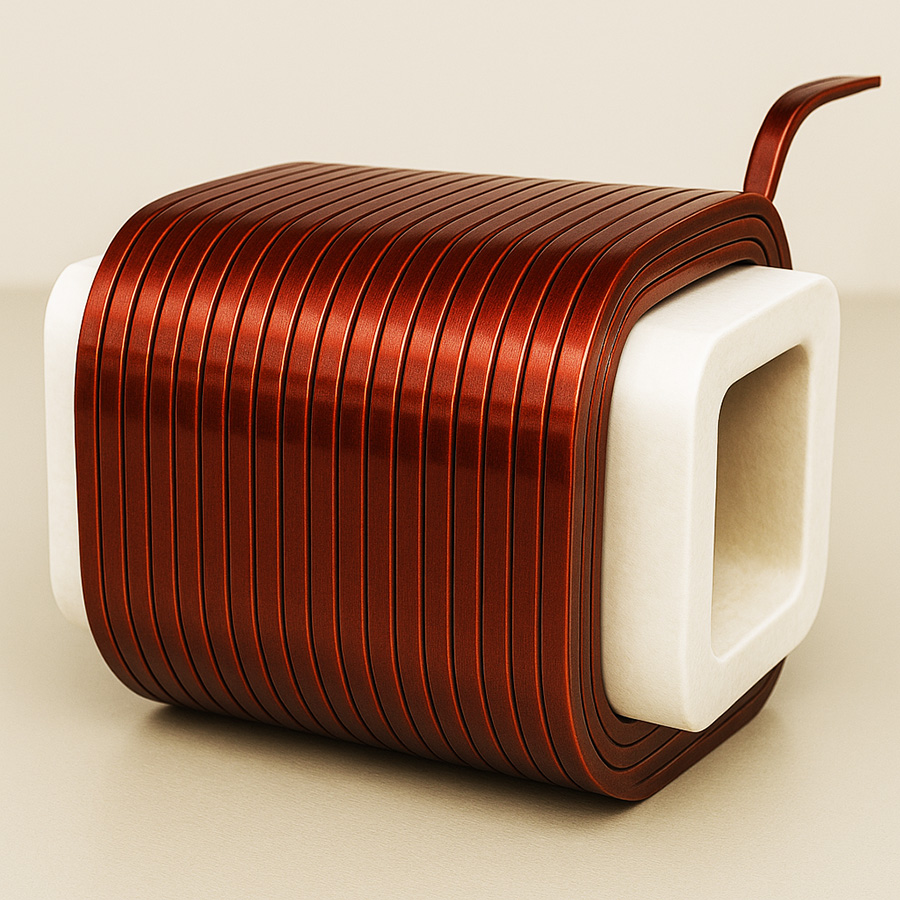

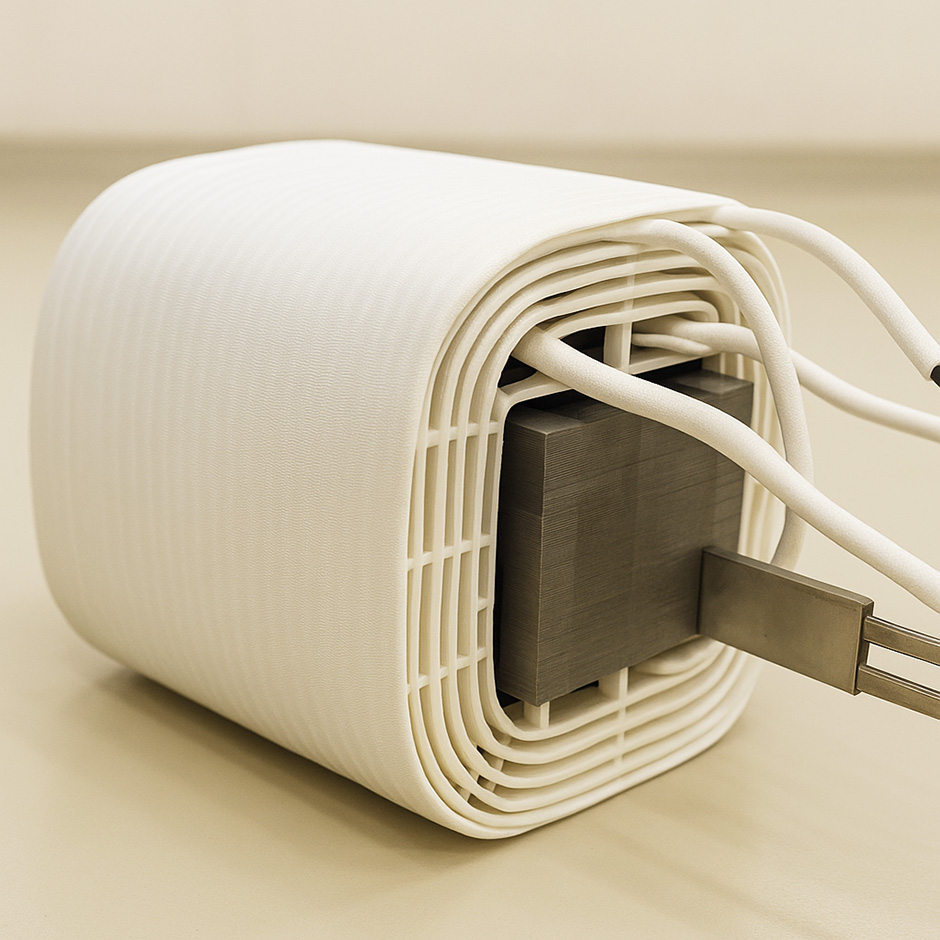

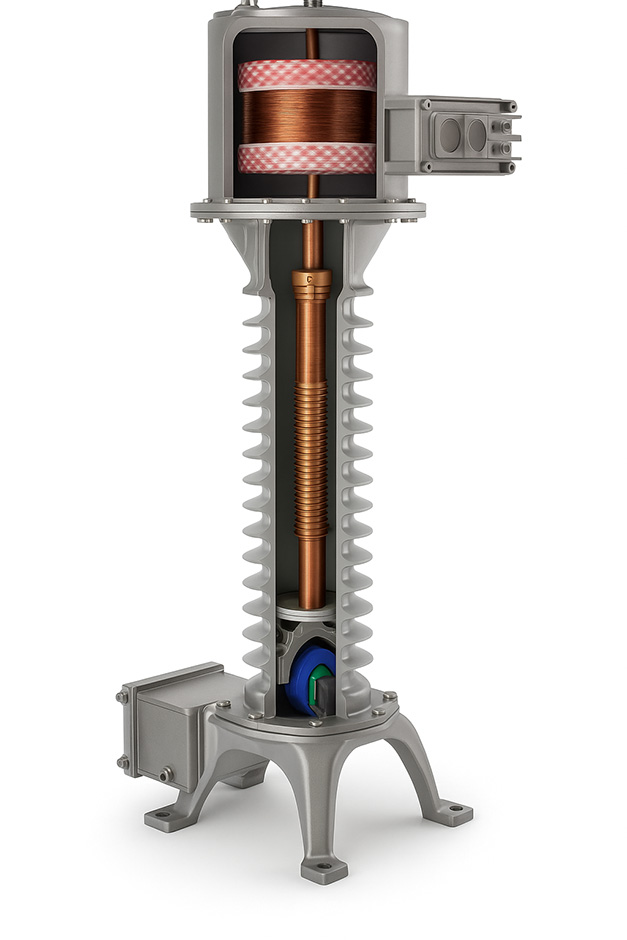

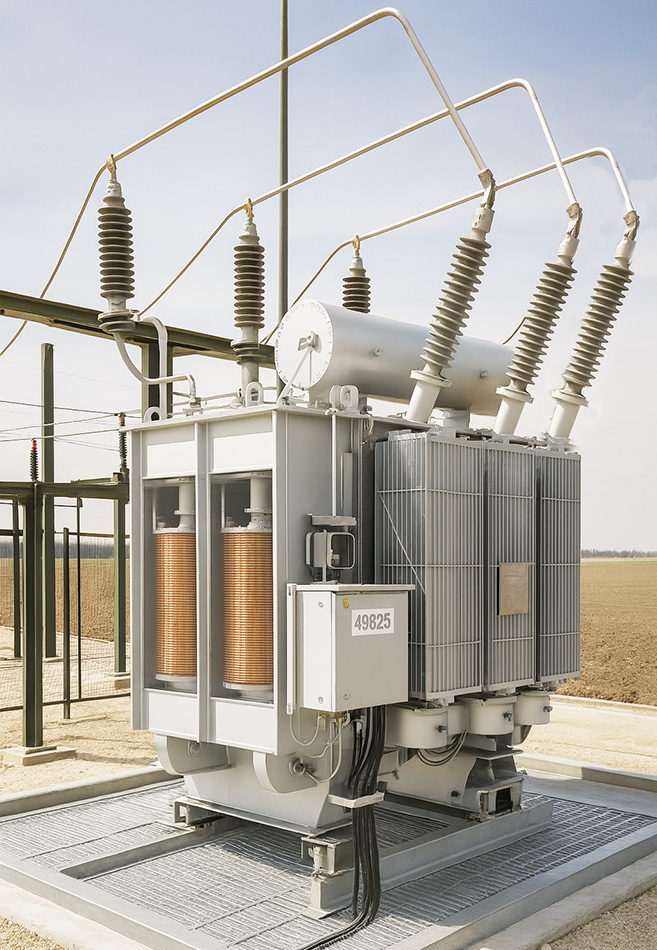

Die RWC 601 kann so optimal auf verschiedenste Anwendungen in der Transformatoren- und Energietechnik abgestimmt werden.

🔎 Hinweis: Die tatsächliche Drahtzugkraft hängt zusätzlich vom verwendeten Drahtmaterial, der Drahtbremse und der Reibung ab. Alle Werte sind Näherungen auf Basis der Getriebekonfiguration.
