* Angaben können abweichen
** Optionale Ausstattung
*** Auf Anfrage erweiterbar
² Ca. 400 KB (500 Schritte inkl. Kommentare)
³ Gültig bei Spindeldrehzahl × Vorschub < 3600/min

Intuitive Touch-Software für Wickelmaschinen – leistungsstark und vielseitig

Die Benutzeroberfläche wurde speziell für die einfache und effiziente Touch-Bedienung an Wickelmaschinen entwickelt.
Neben den grundlegenden Funktionen wie Öffnen, Schließen, Kopieren, Speichern, Löschen, Bearbeiten und Drucken
von Wickelprogrammen bietet die Software eine Vielzahl zusätzlicher Optionen.

Dazu zählen unter anderem:

• eine integrierte Sprachumschaltung für den internationalen Einsatz,

• umfangreiche Konfigurationsmöglichkeiten,

• servicerelevante Diagnosetools sowie

• Funktionen zur Systemoptimierung und Maschinenanpassung.

Dank ihrer klar strukturierten Oberfläche unterstützt die Software sowohl Bediener im Produktionsalltag als auch Fachpersonal bei der Maschinenkonfiguration.

Startseite der Software – zentrale Bedienoberfläche	Anzeige der Haupt-Wickelparameter sowie aktivierter Einrichtfunktionen	Anzeige der Haupt-Wickelparameter sowie Sonderfunktionen
Manuelle Funktionen	Programmierseite zur Eingabe aller relevanten Wickelparameter	Programmierseite zur Eingabe aller relevanten Wickelparameter, Beispiel rechte Wendepunkt Kopieren
Programmierseite zur Eingabe aller relevanten Wickelparameter	Programmierfunktionen & Steuerung, Erweiterung Wickelarten	Anzeige und Quittierung bereits korrigierter Fehler
Übersicht aktiver Fehlermeldungen	EINGÄNGE: Konfiguration programmierbarer Ein- und Ausgänge mit vielfältigen Optionen	Sprachenumschaltung – unterstützt auch Kyrillisch und Chinesisch
I/O-Diagnose inkl. Forcing-Funktion zur gezielten Ein-/Ausgangsprüfung, Statusabfragen und Live-Diagnose	Sprachtexte zur individuellen Anpassung von Bedientexten	System-Update-Funktion zur Softwareaktualisierung
Backup Funktion	SPS-Integration zur externen Steuerung und Datenkopplung	SPS-Integration zur externen Steuerung und Datenkopplung, I/O-Forcing, Statusabfragen und Live-Diagnose
Systemeinstellungen - Basis-Info	Netzwerk-Einstellungen	Arbeitsschritte-Verwalten, Kopieren, einfügen, löschen, Kommentare verwalten
Über dieses Fenster können Wickelprogramme aus verschiedenen Speicherquellen geöffnet werden: dem internen iSATA-Speicher, einem USB-Stick, einem Netzwerklaufwerk (FTP-Server) oder einem USB-Diskettenlaufwerk.	Da die Anzahl der gespeicherten Programme mit der Zeit zunimmt, erleichtert eine integrierte Suchfunktion die Auswahl. Durch Eingabe der ersten drei Zeichen wird die Programmliste automatisch gefiltert und auf passende Einträge eingeschränkt.	Das Speichern von Wickelprogrammen ist ebenfalls auf allen genannten Speichermedien möglich: internem iSATA-Speicher, USB-Stick, Netzwerk (FTP) und Diskettenlaufwerk.

❮ ❯

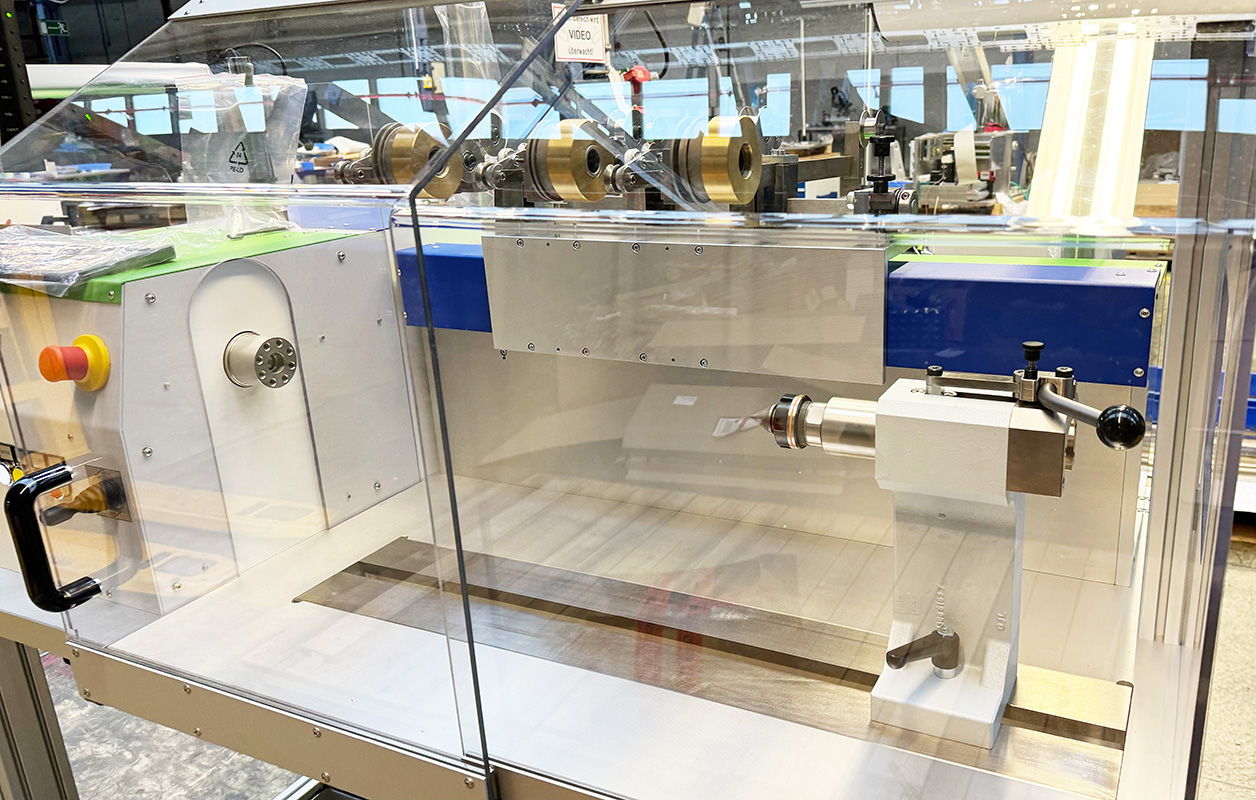

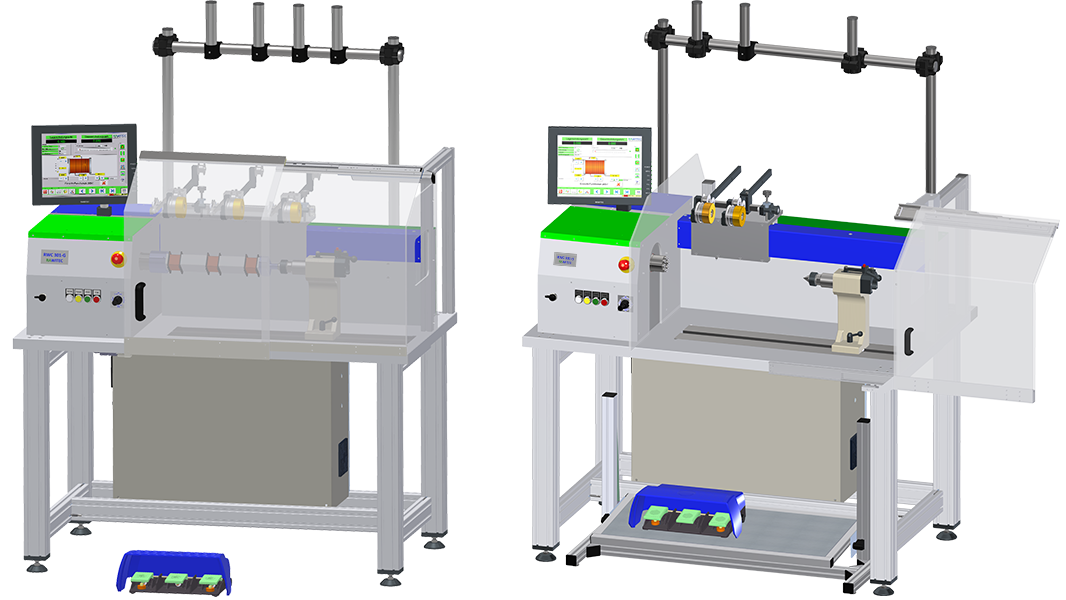

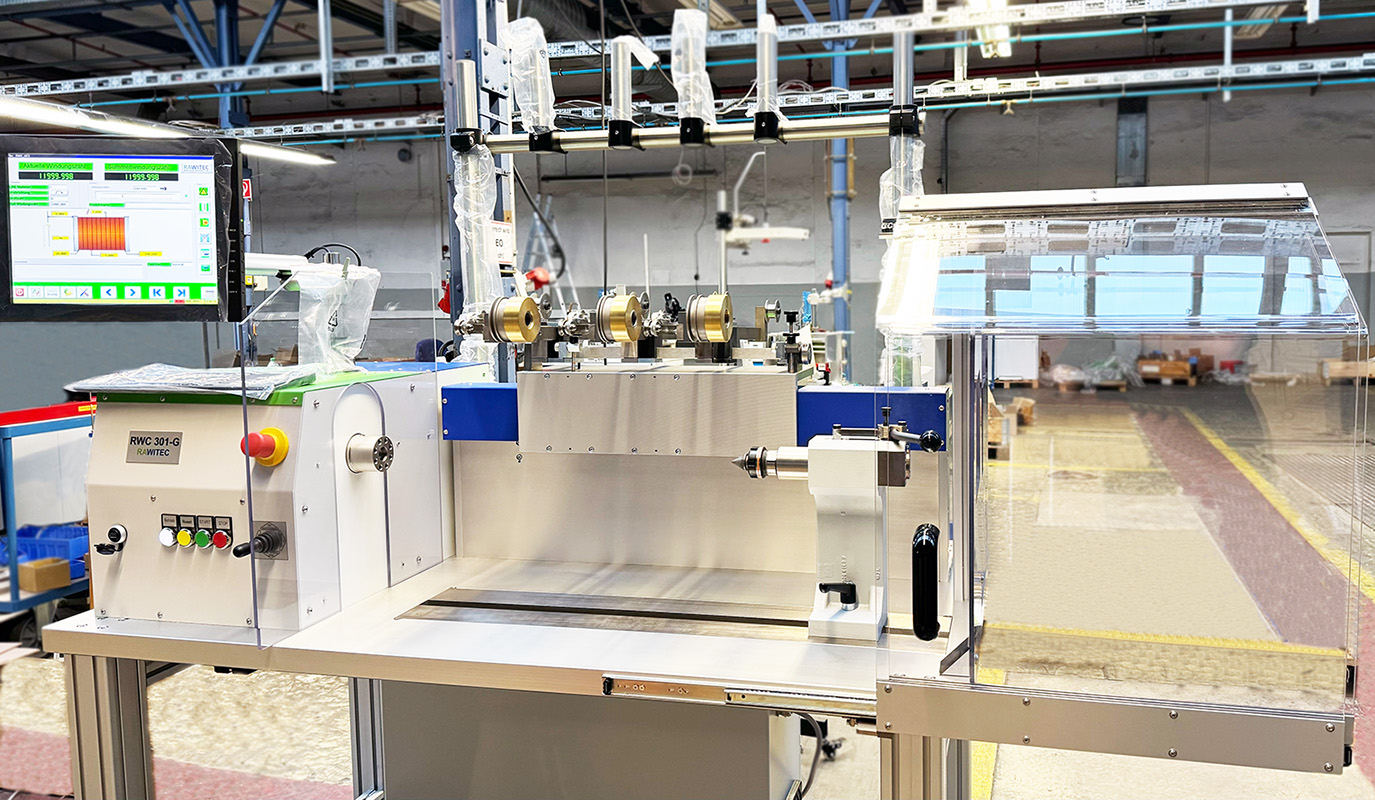

🔧 Drahtzugkraft – RWC301-V2-AG & RWC401-V2-AG

Das folgende Diagramm zeigt die Beziehung zwischen dem Wickelradius und der daraus resultierenden Drahtzugkraft für die Hochleistungswickelmaschinen RWC301-V2-AG und RWC401-V2-AG.

Beide Modelle verfügen über ein robustes, elektronisch gesteuertes automatisches 2-Gang-Getriebe. Im Gegensatz zu klassischen Maschinen mit Riemenstufen erfolgt die Umschaltung last- und anwendungsabhängig durch die Steuerung:

• Gang 1: Hohes Drehmoment bei niedriger Drehzahl – ideal für große Drahtdurchmesser und hohe Zugkräfte
• Gang 2: Höhere Drehzahlen bei reduziertem Drehmoment – für schnellere Wickelprozesse

Die Maschinen sind speziell für Anwendungen mit Drahtdurchmessern ab 1 mm konzipiert – sowohl für runde als auch flache und hochkant gewickelte Drähte. Mit wachsendem Wickelradius (z. B. bei großen Spulen) nimmt die Drahtzugkraft physikalisch bedingt ab:

Leistung = Drehmoment × Drehzahl

Da die Maschinenleistung konstant bleibt, sinkt das Drehmoment bei steigender Drehzahl – und damit die maximal erreichbare Drahtzugkraft.

📈 Diagramm-Interpretation

• Grüne Kurven: RWC301-V2-AG – für mittlere bis schwere Drahtzuganwendungen
• Orange Kurven: RWC401-V2-AG – für maximale Zugkräfte bei großem Drahtdurchmesser
• Die linke Y-Achse zeigt die Drahtzugkraft in Newton (logarithmisch skaliert, bis 15.000 N)
• Die rechte Y-Achse zeigt typische Drahtdurchmesser bis 12 mm zur Orientierung
• Mit zunehmendem Wickelradius sinkt die erzielbare Drahtzugkraft

🧩 Praxisanwendung

Dieses Diagramm unterstützt bei der Auswahl des passenden Antriebs in Abhängigkeit von:

• Gewünschtem Drahtdurchmesser (≥ 1,00 mm)
• Wickelart: rund, flach oder hochkant
• Benötigtem Zugkraftbereich
• Spulengröße bzw. Wickelradius

Dank automatischer Gangumschaltung sind die Maschinen RWC301-V2-AG und RWC401-V2-AG ideal für leistungsstarke Wickelprozesse im Sensor- und Transformatorenbau geeignet.

🔎 Hinweis: Bei Maschinen mit zwei Spindeln halbiert sich das effektive Drehmoment pro Spindel. Die tatsächliche Drahtzugkraft hängt zusätzlich von der Bremse und Reibungsverhältnissen ab.
