Intuitive Touch-Software für Wickelmaschinen – leistungsstark und vielseitig

Die Benutzeroberfläche wurde speziell für die einfache und effiziente Touch-Bedienung an Wickelmaschinen entwickelt.
Neben den grundlegenden Funktionen wie Öffnen, Schließen, Kopieren, Speichern, Löschen, Bearbeiten und Drucken
von Wickelprogrammen bietet die Software eine Vielzahl zusätzlicher Optionen.

Dazu zählen unter anderem:

• eine integrierte Sprachumschaltung für den internationalen Einsatz,

• umfangreiche Konfigurationsmöglichkeiten,

• servicerelevante Diagnosetools sowie

• Funktionen zur Systemoptimierung und Maschinenanpassung.

Dank ihrer klar strukturierten Oberfläche unterstützt die Software sowohl Bediener im Produktionsalltag als auch Fachpersonal bei der Maschinenkonfiguration.

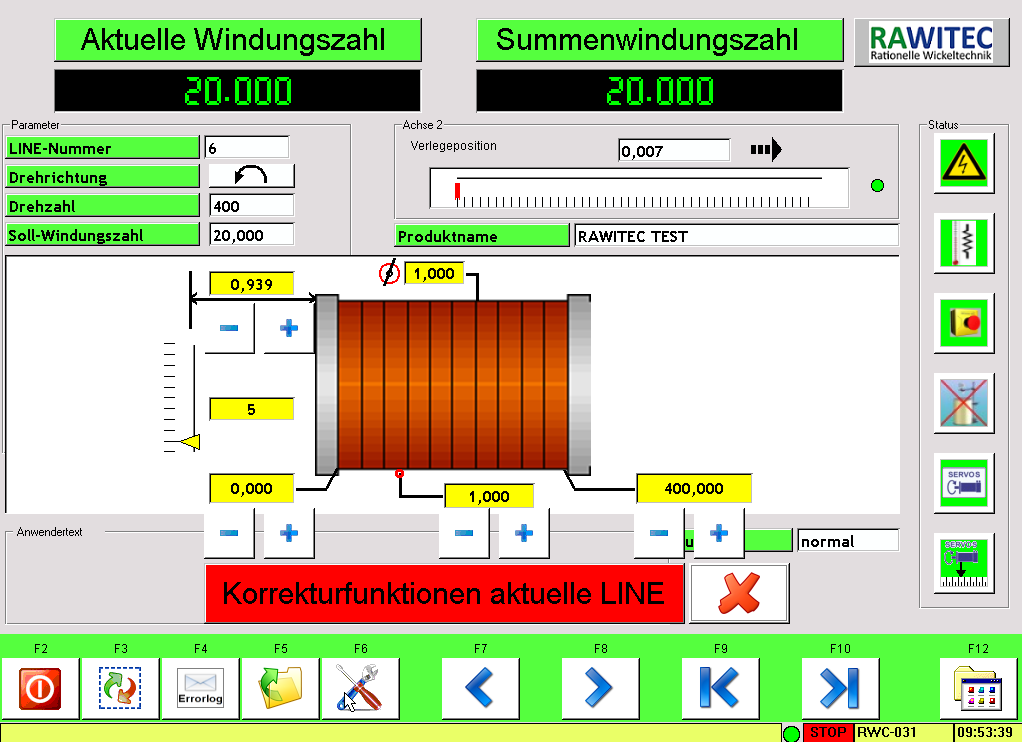

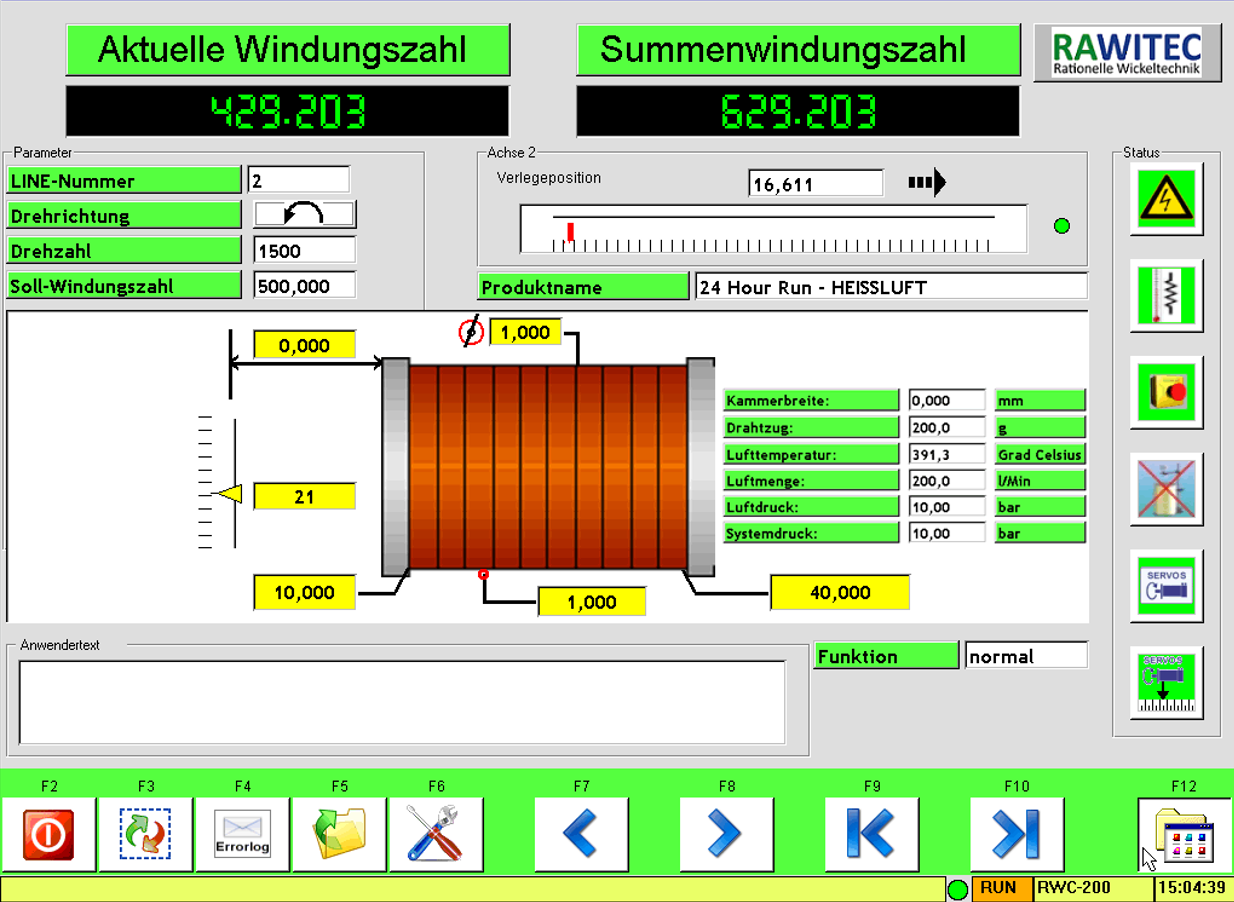

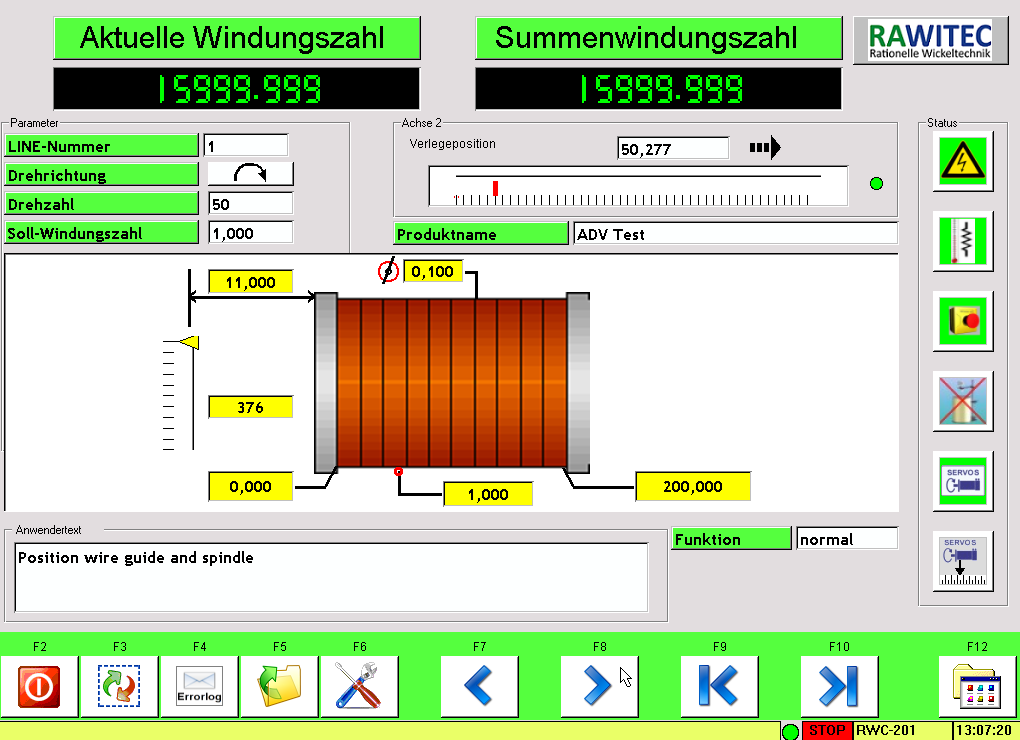

Startseite der Software – zentrale Bedienoberfläche	Anzeige der Haupt-Wickelparameter sowie aktivierter Einrichtfunktionen	Anzeige der Haupt-Wickelparameter sowie Sonderfunktionen

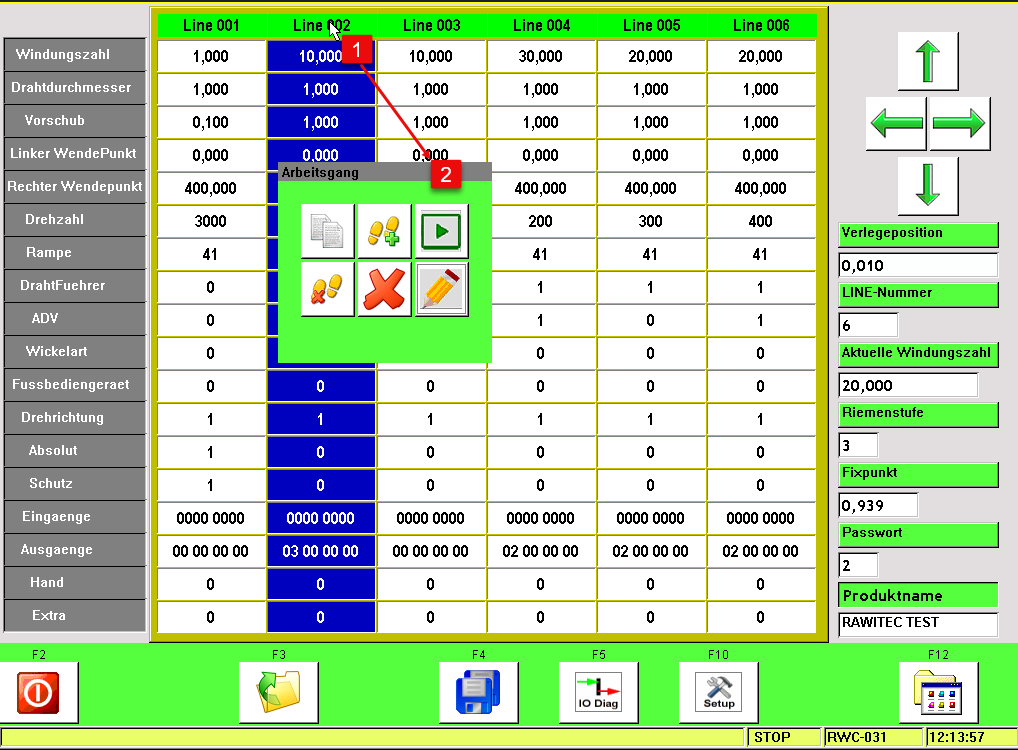

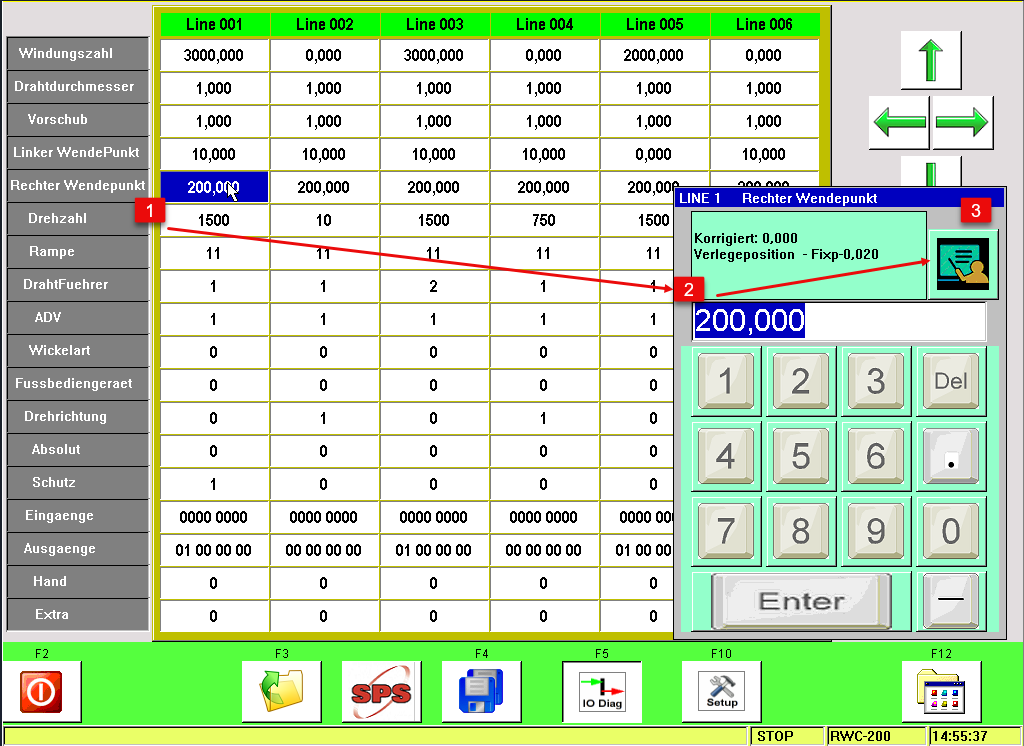

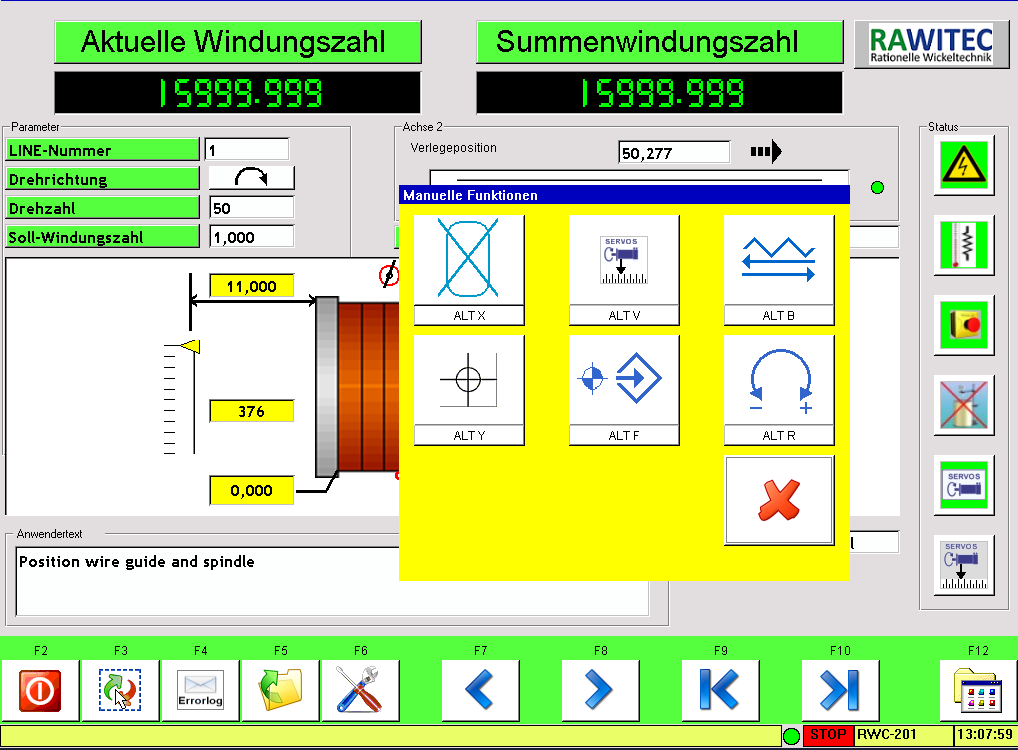

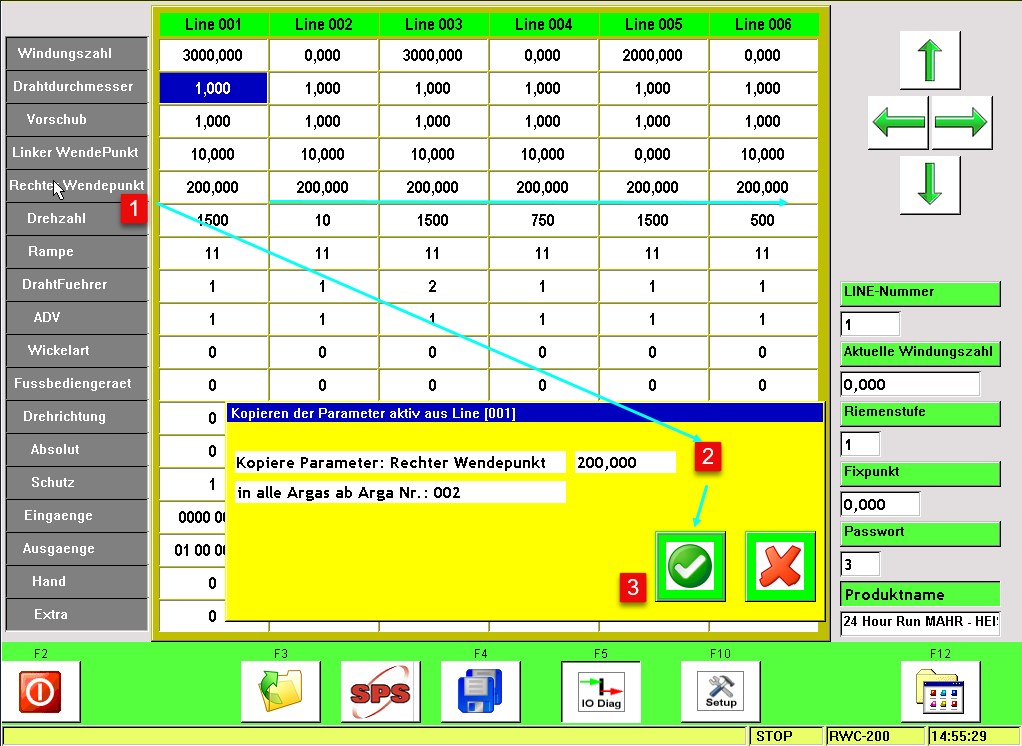

Manuelle Funktionen	Programmierseite zur Eingabe aller relevanten Wickelparameter	Programmierseite zur Eingabe aller relevanten Wickelparameter, Beispiel rechte Wendepunkt Kopieren

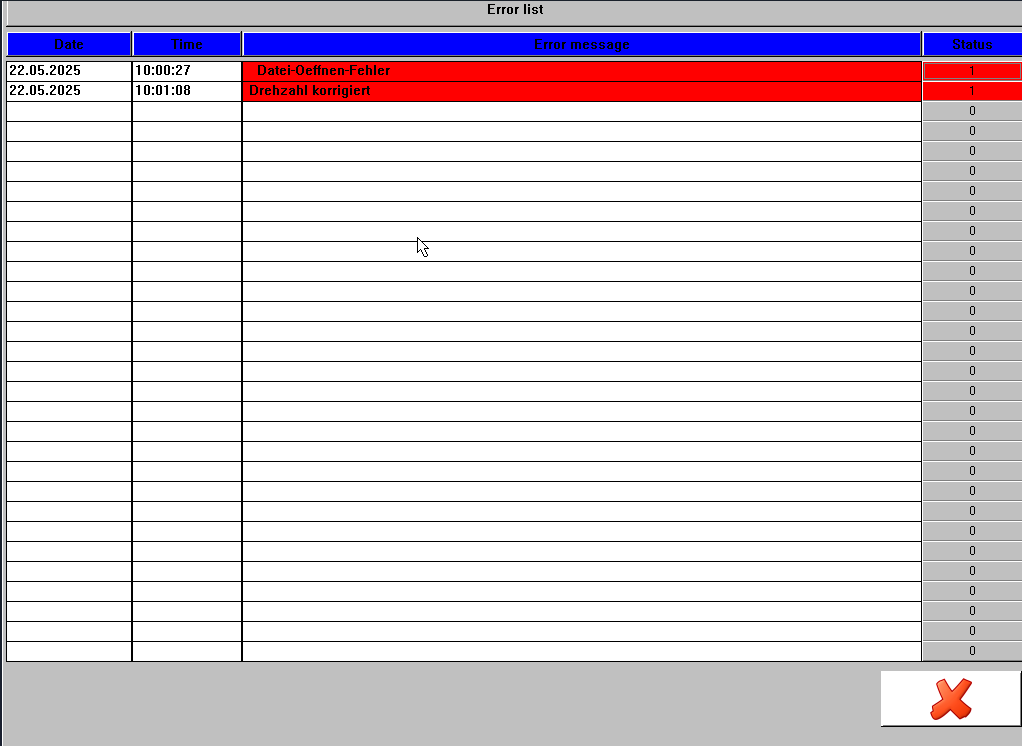

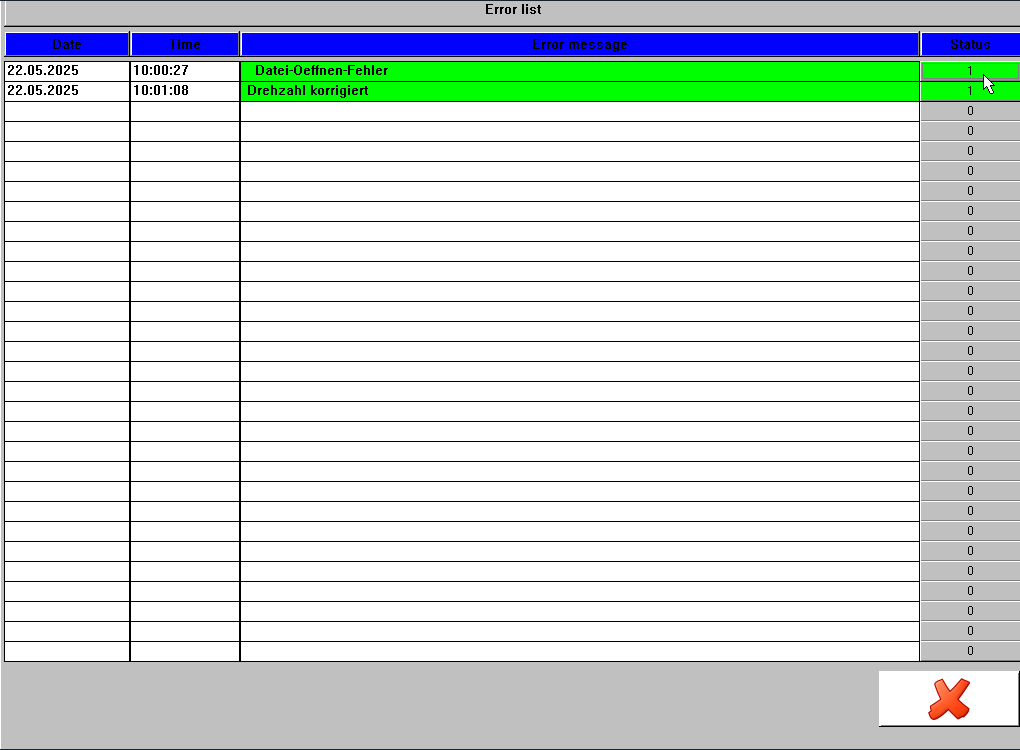

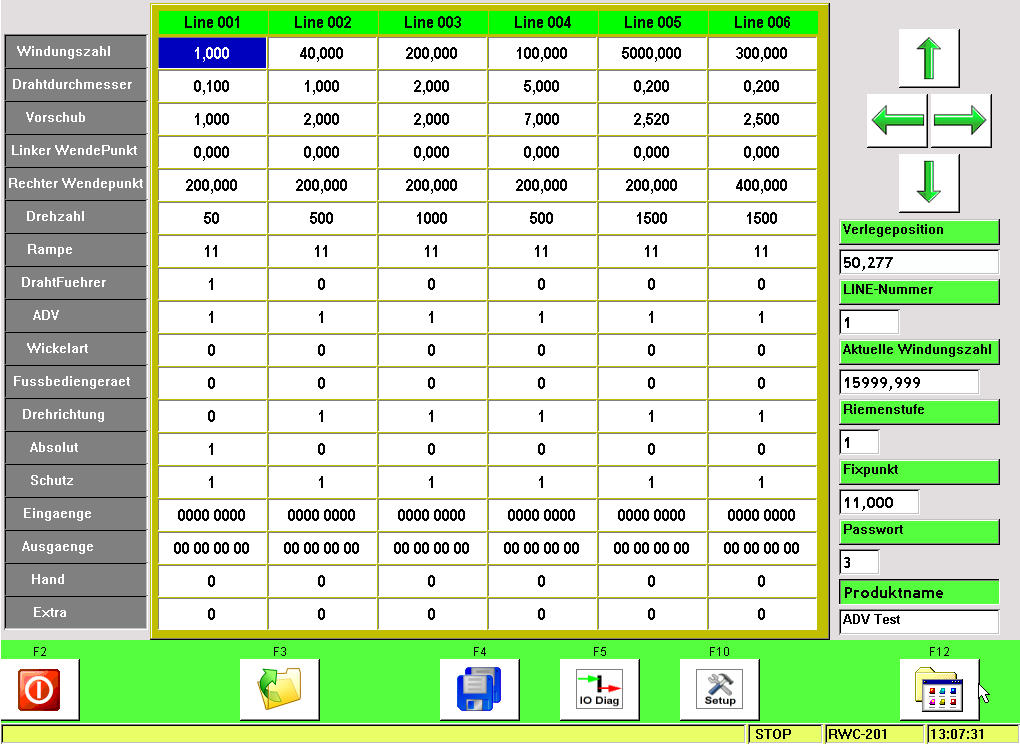

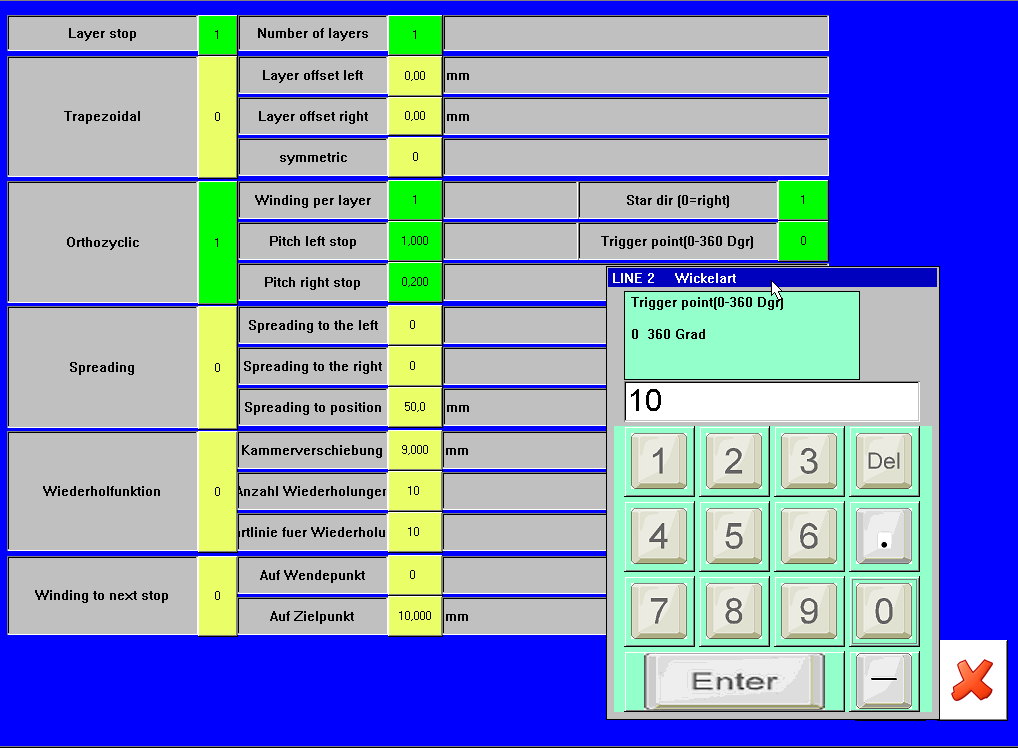

Programmierseite zur Eingabe aller relevanten Wickelparameter	Programmierfunktionen & Steuerung, Erweiterung Wickelarten	Anzeige und Quittierung bereits korrigierter Fehler

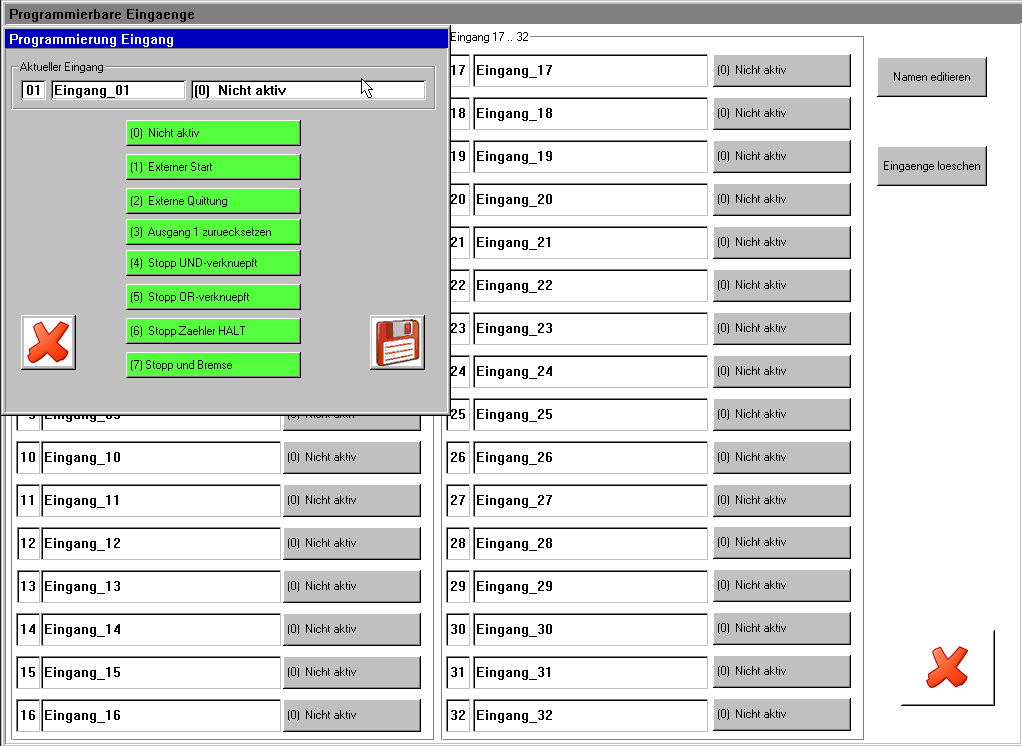

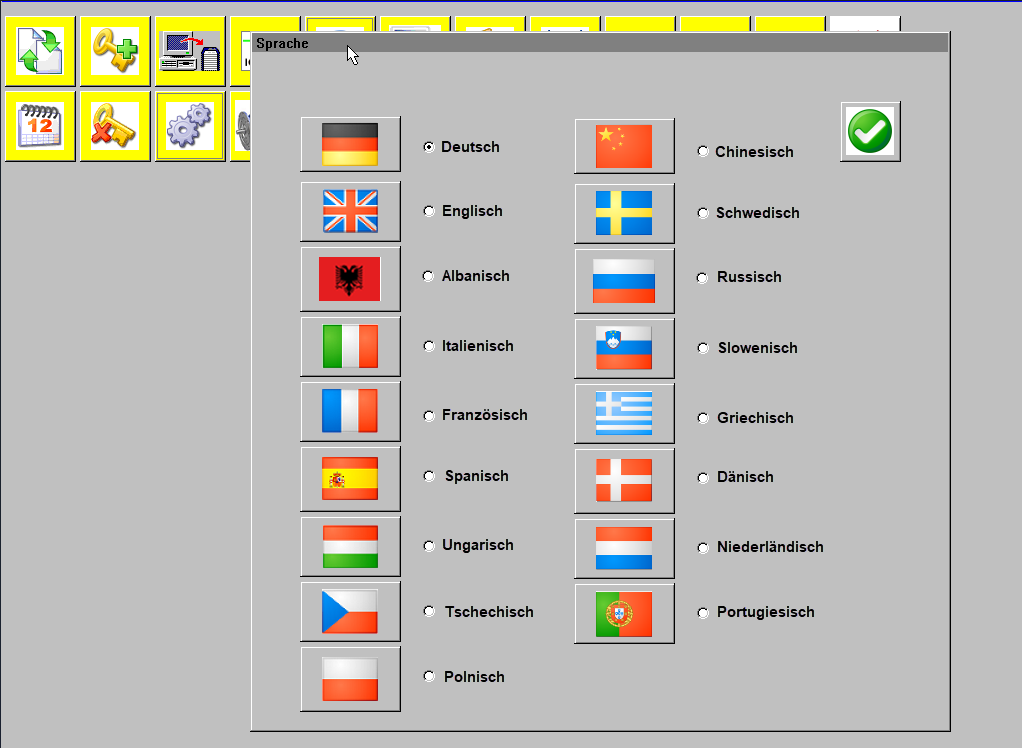

Übersicht aktiver Fehlermeldungen	EINGÄNGE: Konfiguration programmierbarer Ein- und Ausgänge mit vielfältigen Optionen	Sprachenumschaltung – unterstützt auch Kyrillisch und Chinesisch

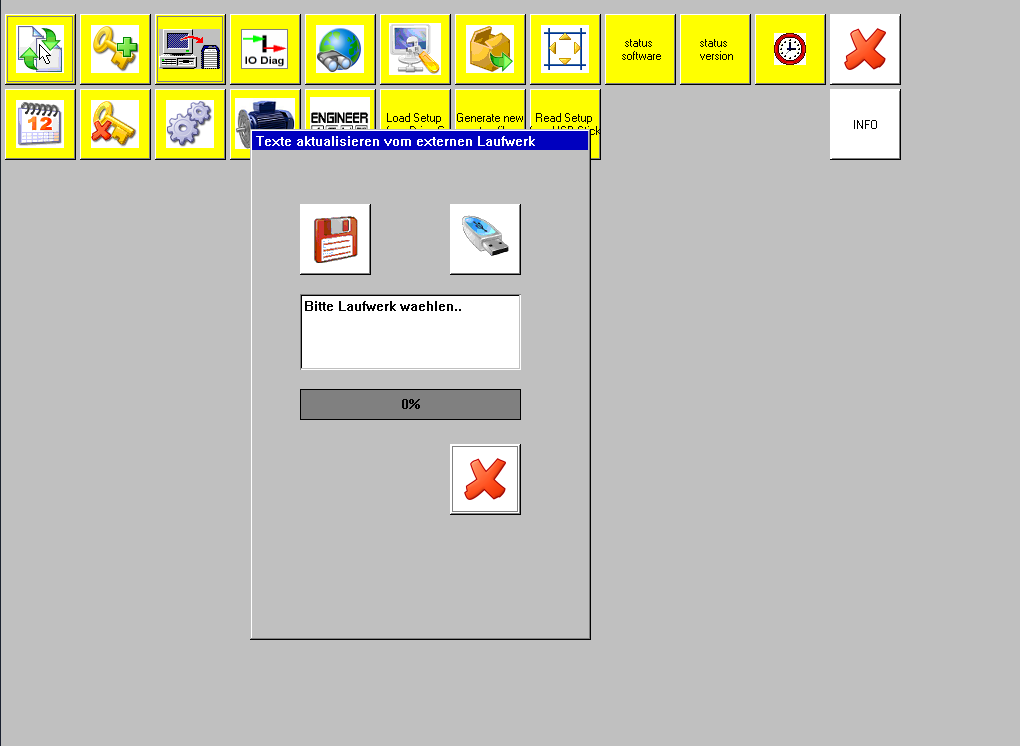

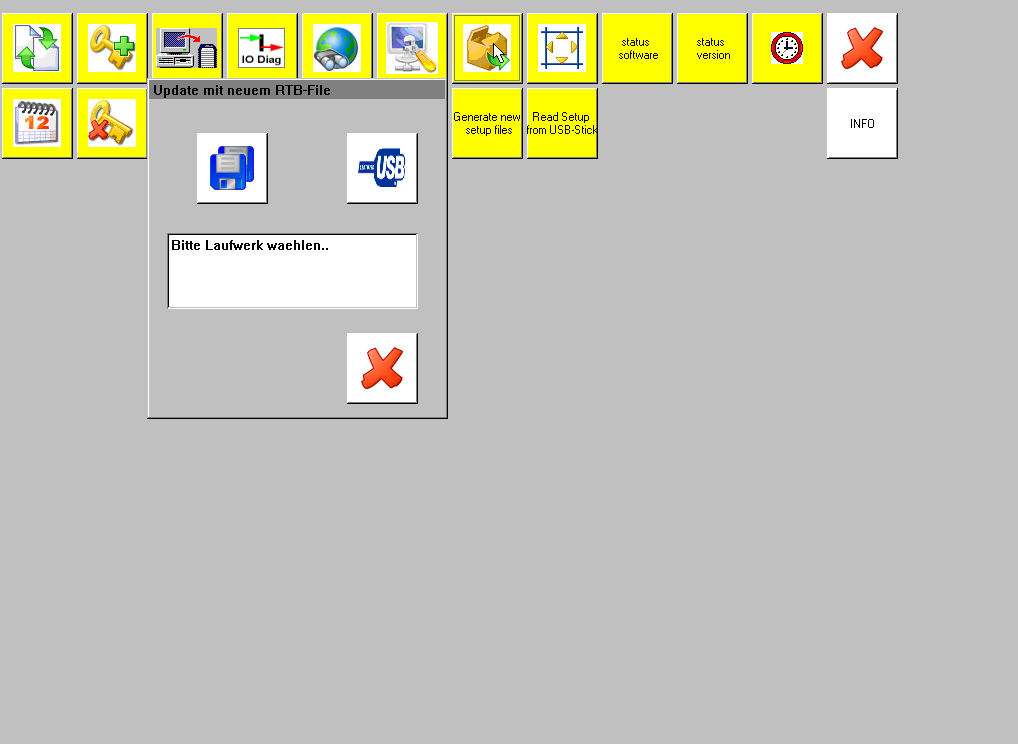

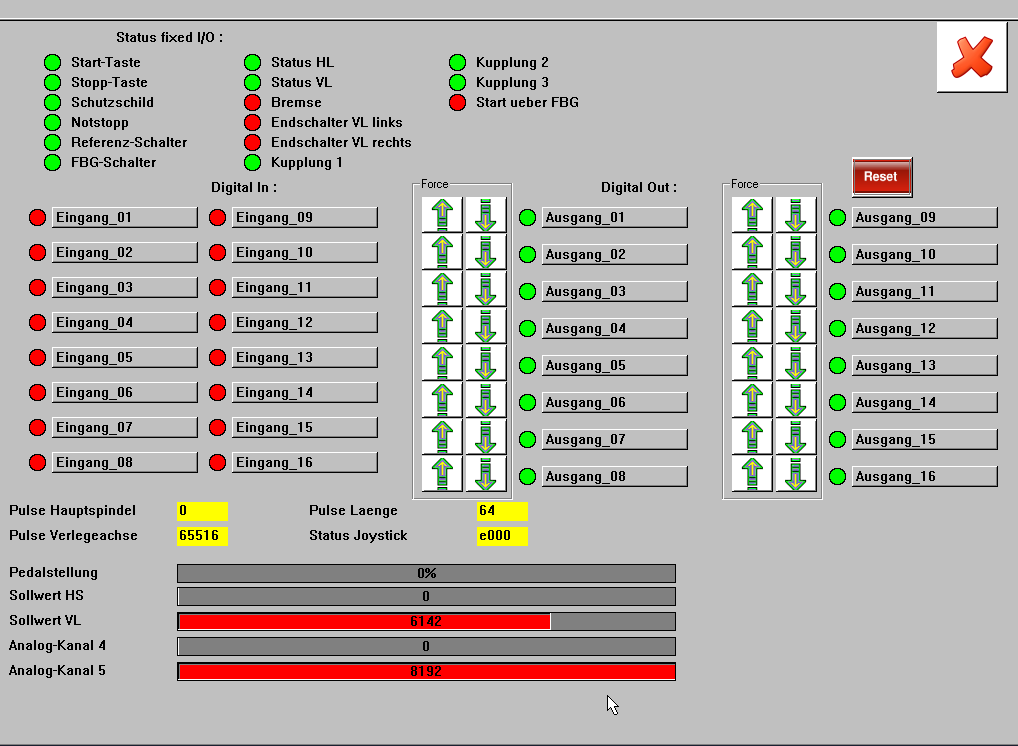

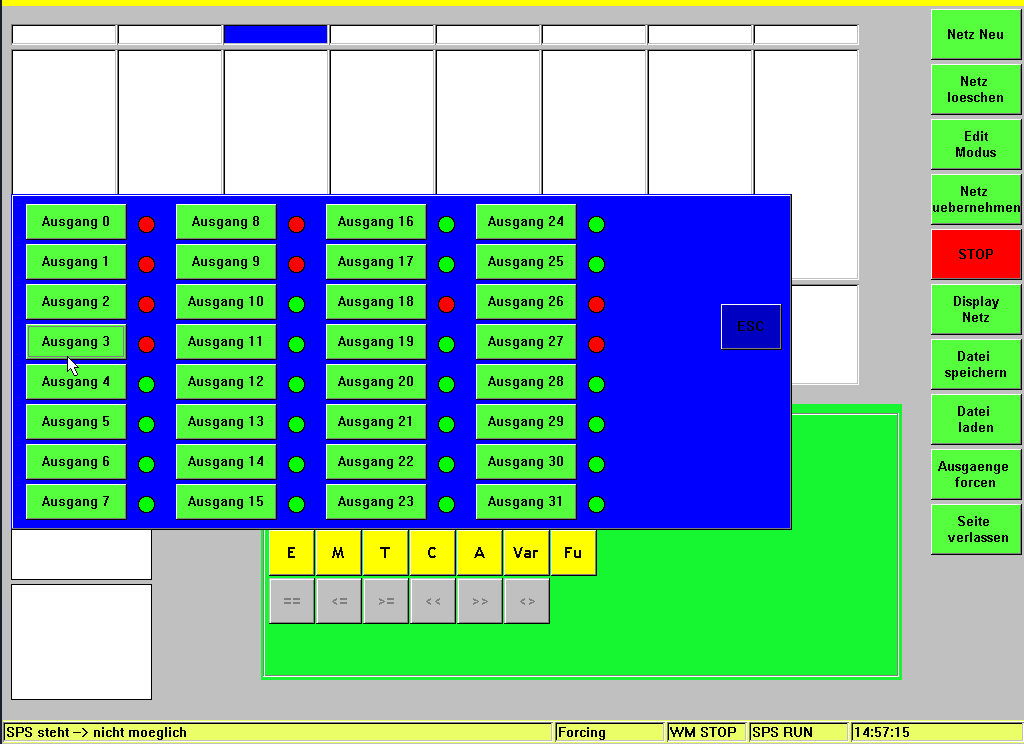

I/O-Diagnose inkl. Forcing-Funktion zur gezielten Ein-/Ausgangsprüfung, Statusabfragen und Live-Diagnose	Sprachtexte zur individuellen Anpassung von Bedientexten	System-Update-Funktion zur Softwareaktualisierung

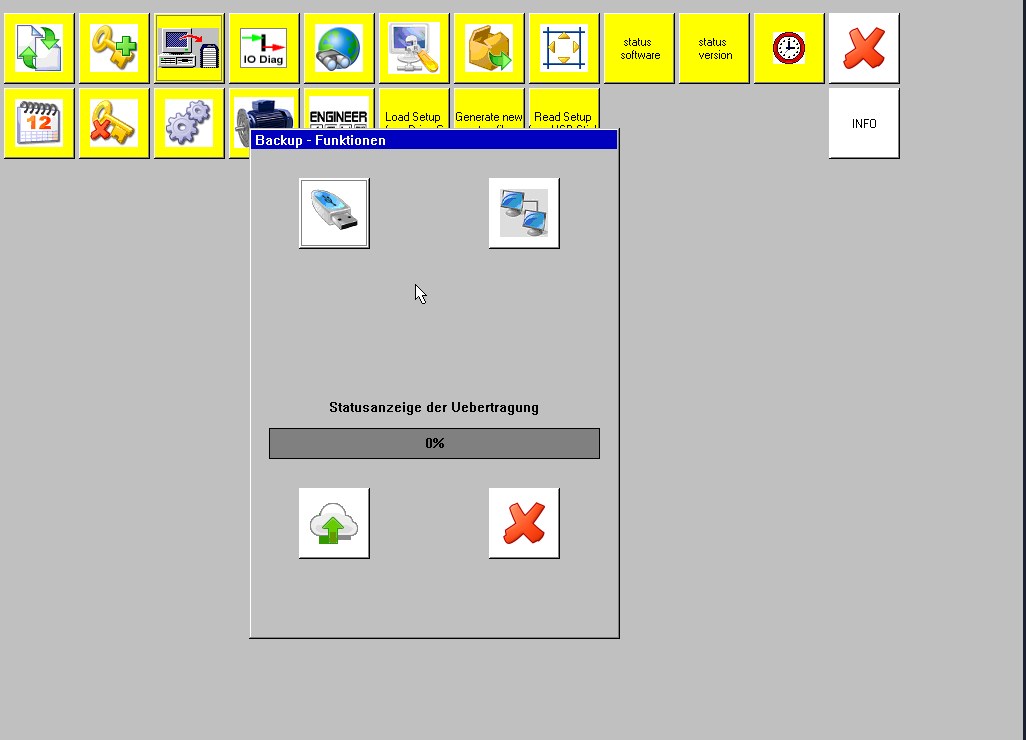

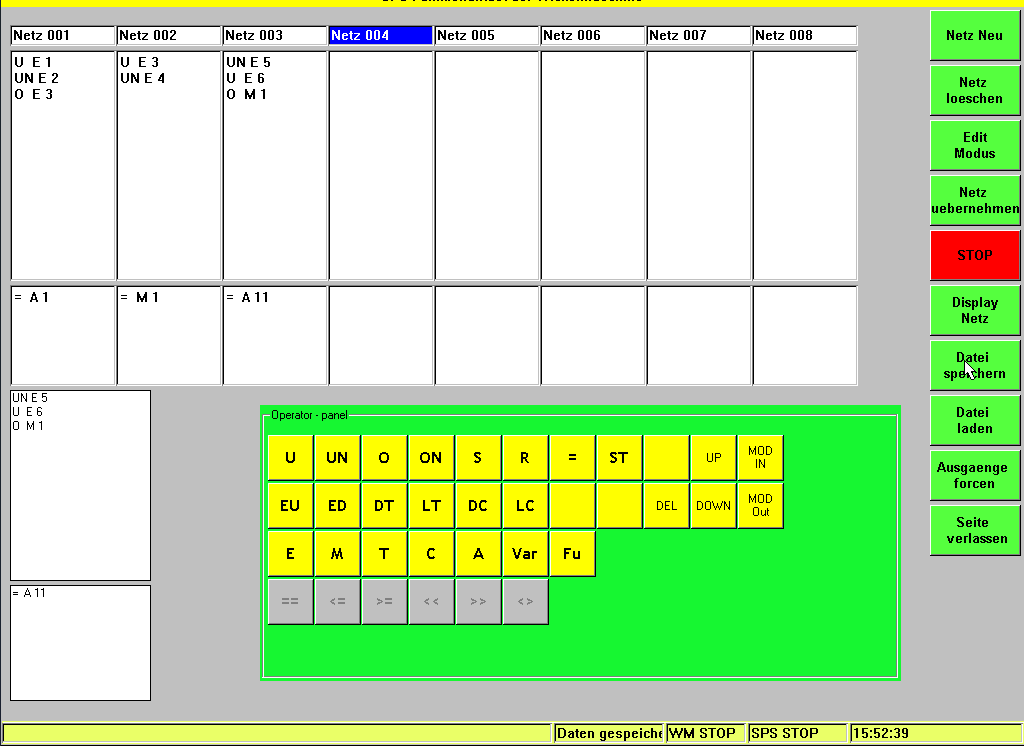

Backup Funktion	SPS-Integration zur externen Steuerung und Datenkopplung	SPS-Integration zur externen Steuerung und Datenkopplung, I/O-Forcing, Statusabfragen und Live-Diagnose

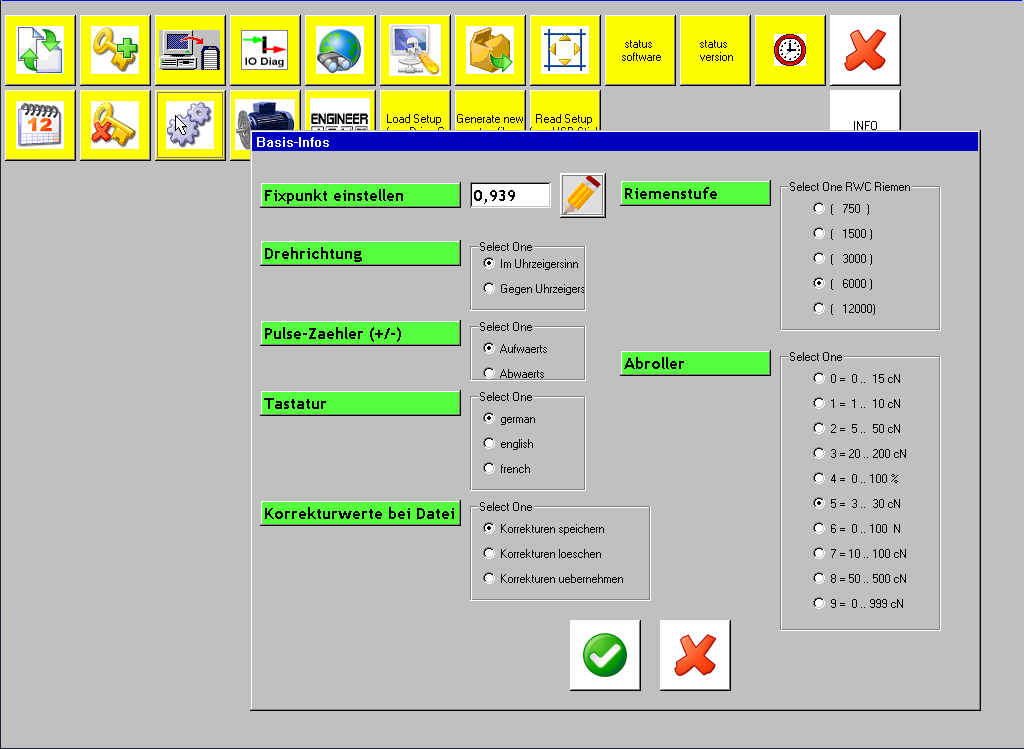

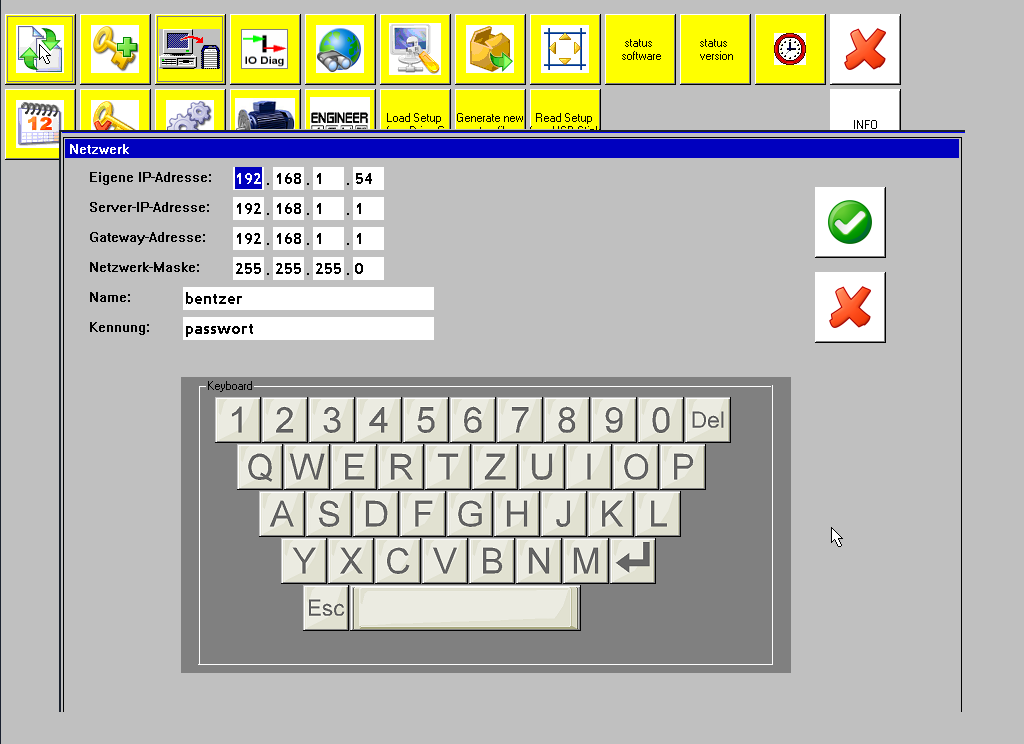

Systemeinstellungen - Basis-Info	Netzwerk-Einstellungen	Arbeitsschritte-Verwalten, Kopieren, einfügen, löschen, Kommentare verwalten

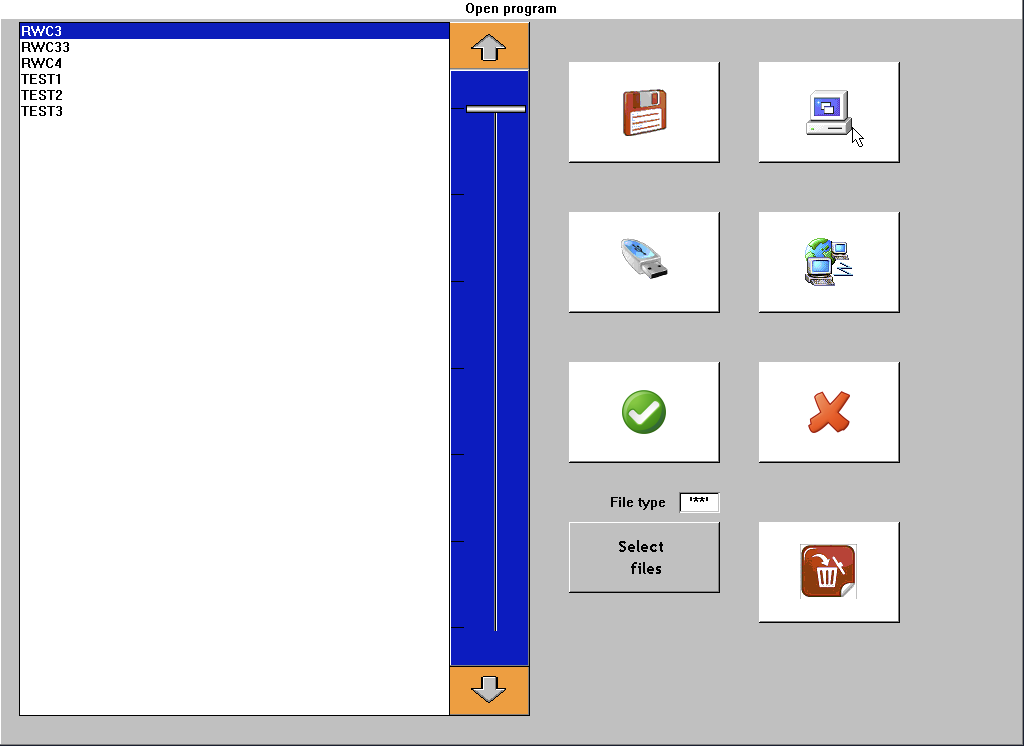

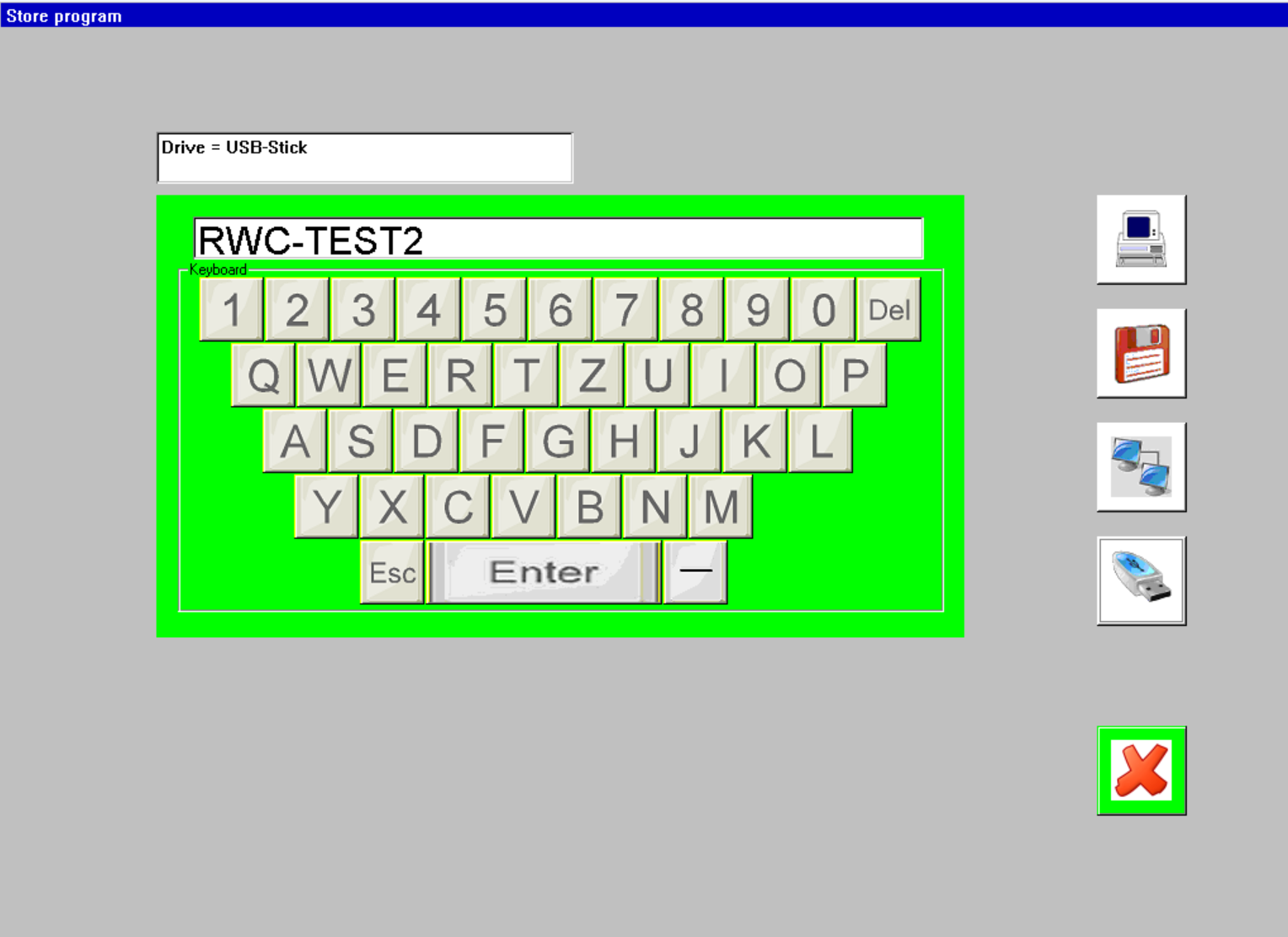

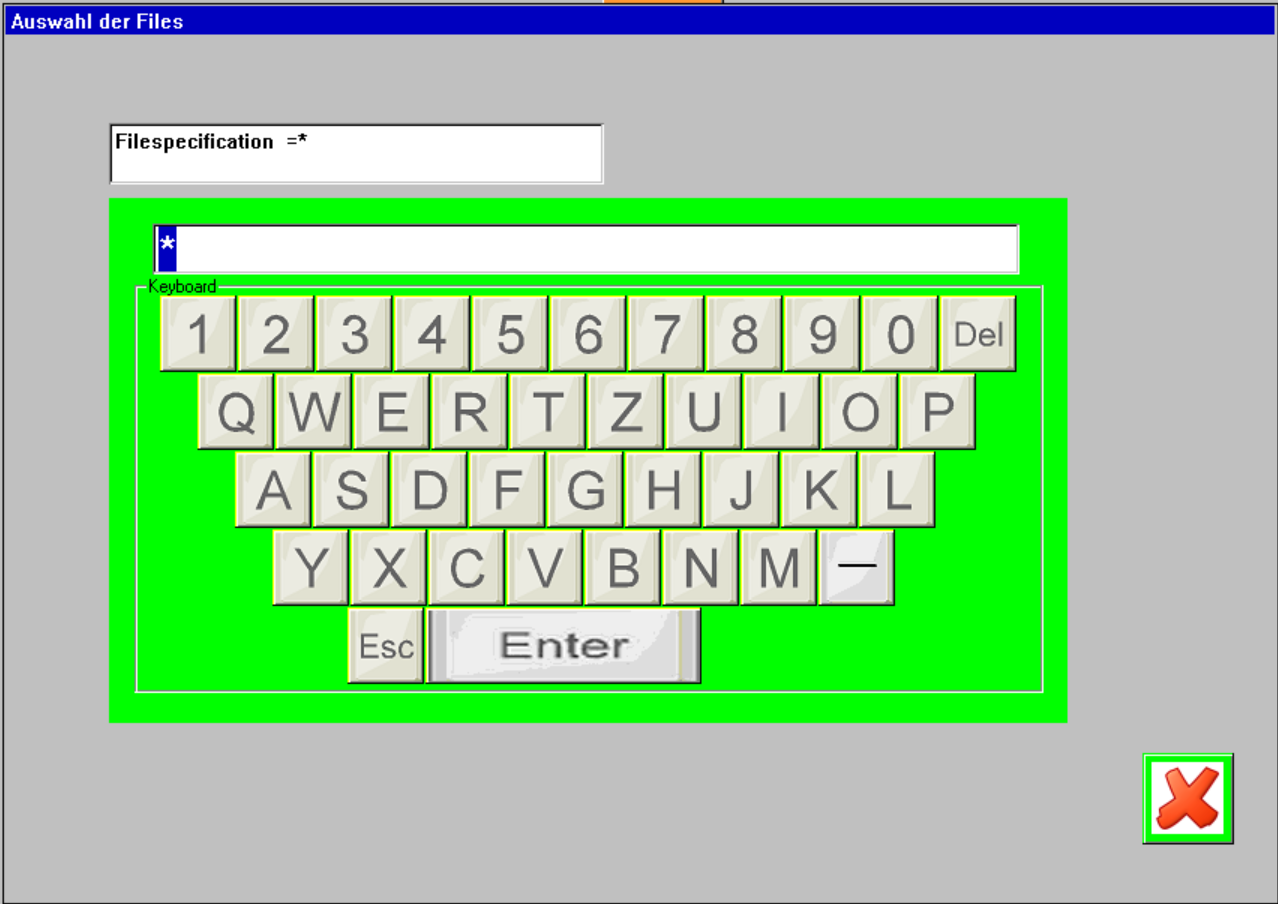

Über dieses Fenster können Wickelprogramme aus verschiedenen Speicherquellen geöffnet werden: dem internen iSATA-Speicher, einem USB-Stick, einem Netzwerklaufwerk (FTP-Server) oder einem USB-Diskettenlaufwerk.	Da die Anzahl der gespeicherten Programme mit der Zeit zunimmt, erleichtert eine integrierte Suchfunktion die Auswahl. Durch Eingabe der ersten drei Zeichen wird die Programmliste automatisch gefiltert und auf passende Einträge eingeschränkt.	Das Speichern von Wickelprogrammen ist ebenfalls auf allen genannten Speichermedien möglich: internem iSATA-Speicher, USB-Stick, Netzwerk (FTP) und Diskettenlaufwerk.

❮ ❯

🔧 Dynamische Arbeitslinien – RWC 031

Das folgende Diagramm zeigt den Zusammenhang zwischen dem Wickelradius und der daraus resultierenden Drahtzugkraft unter verschiedenen Betriebsbedingungen der Wickelmaschine RWC 031-1S / 2S.

Mit zunehmendem Wickelradius – also je größer der Spulendurchmesser – nimmt die Kraft an der Wickelachse ab. Der physikalische Zusammenhang ist einfach:

Leistung = Drehmoment × Drehzahl

Da die Maschinenleistung in der Regel konstant bleibt, verringert sich bei steigender Drehzahl das verfügbare Drehmoment – und damit auch die übertragbare Drahtzugkraft.

⚙️ Übersicht Zahnriemensätze

Die Maschine verfügt über ein wechselbares Zahnriemensystem mit fünf Übersetzungen – von hohem Drehmoment bei niedriger Drehzahl bis zu hoher Geschwindigkeit mit reduziertem Drehmoment:

📈 Interpretation des Diagramms

• Die farbigen Linien zeigen den Drahtzug [N] in Abhängigkeit vom Wickelradius [mm].
• Die linke Y-Achse ist logarithmisch skaliert, um kleine Zugkräfte deutlich darzustellen.
• Die rechte Y-Achse zeigt typische Drahtdurchmesser [mm] zur praxisnahen Orientierung.
• Je höher der Zahnriemensatz (z. B. Stufe 4), desto geringer das Drehmoment – ideal für feine Drähte bei hoher Geschwindigkeit.

🧹 Praxisnutzen

Diese Darstellung hilft bei der Auswahl des optimalen Zahnriemensatzes anhand folgender Kriterien:

• Verwendeter Drahttyp (z. B. fein oder stark)
• Erforderlicher Zugbereich (materialabhängig)
• Gewünschte Wickelgeschwindigkeit
• Größe der Spule bzw. Wickelradius

So lässt sich ein optimaler Kompromiss zwischen Kraft, Geschwindigkeit und Materialschonung erzielen – abgestimmt auf die Anforderungen der Anwendung.

🔎 Hinweis: Bei der RWC 031-2S mit zwei Spindeln halbiert sich das effektive Drehmoment pro Spindel. Die tatsächliche Drahtzugkraft ist zusätzlich abhängig von der eingestellten Drahtbremse und kann entsprechend variieren.

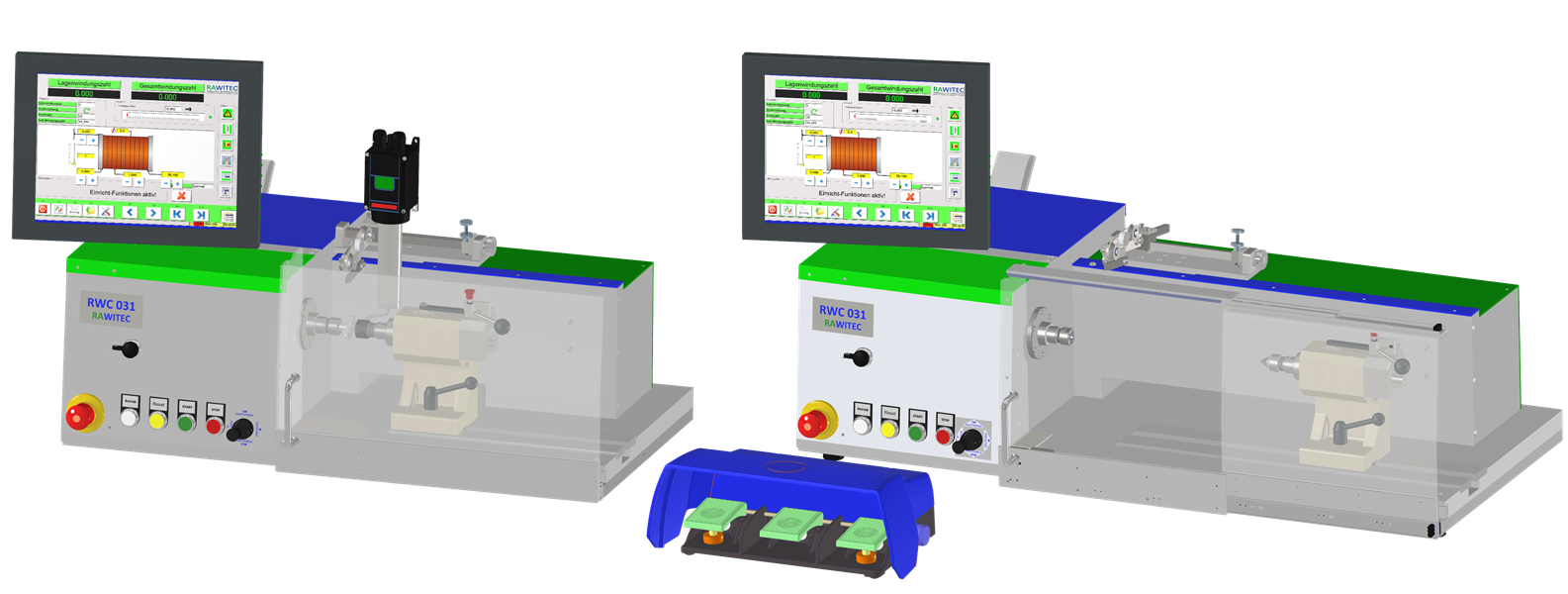

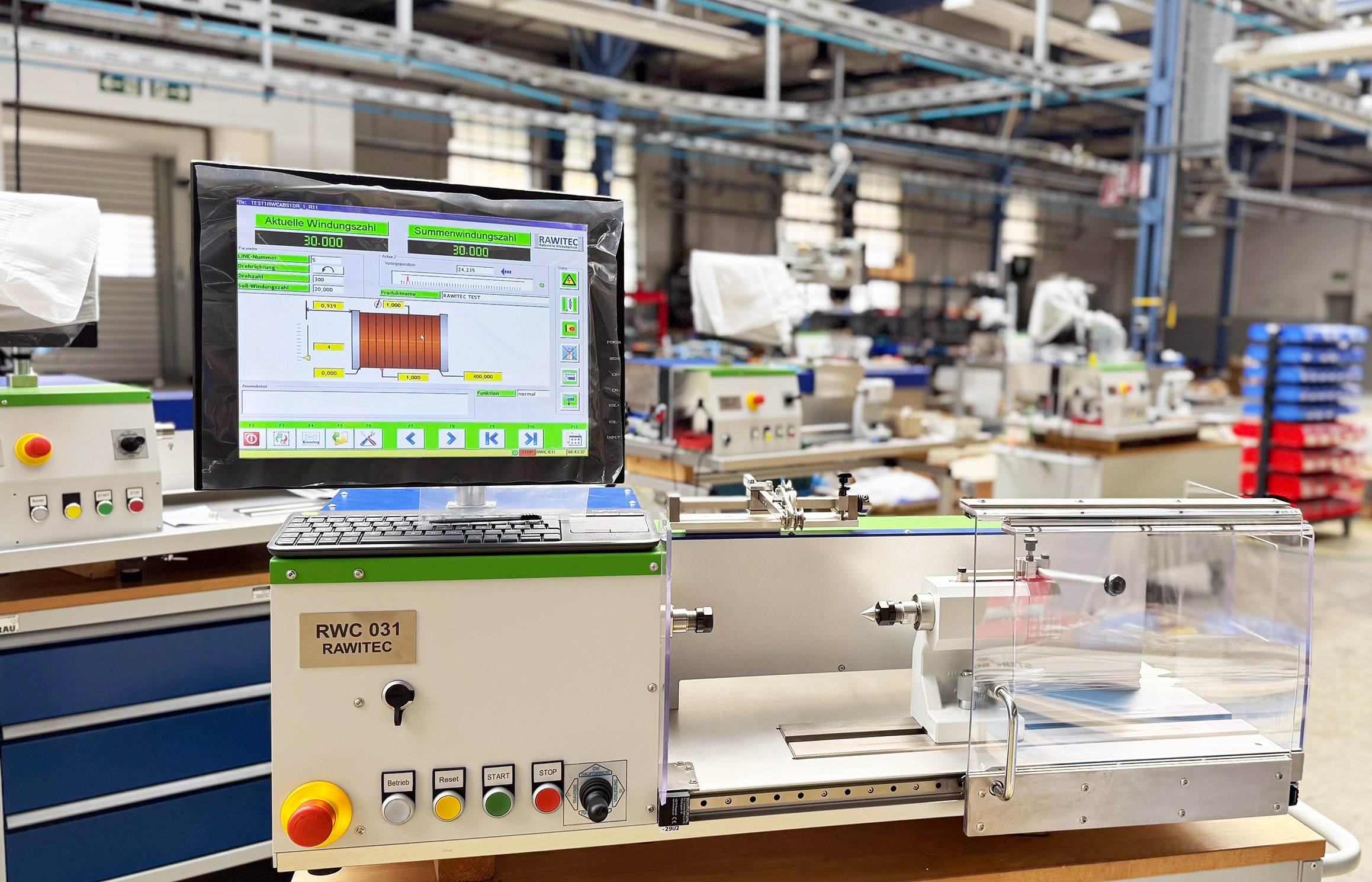

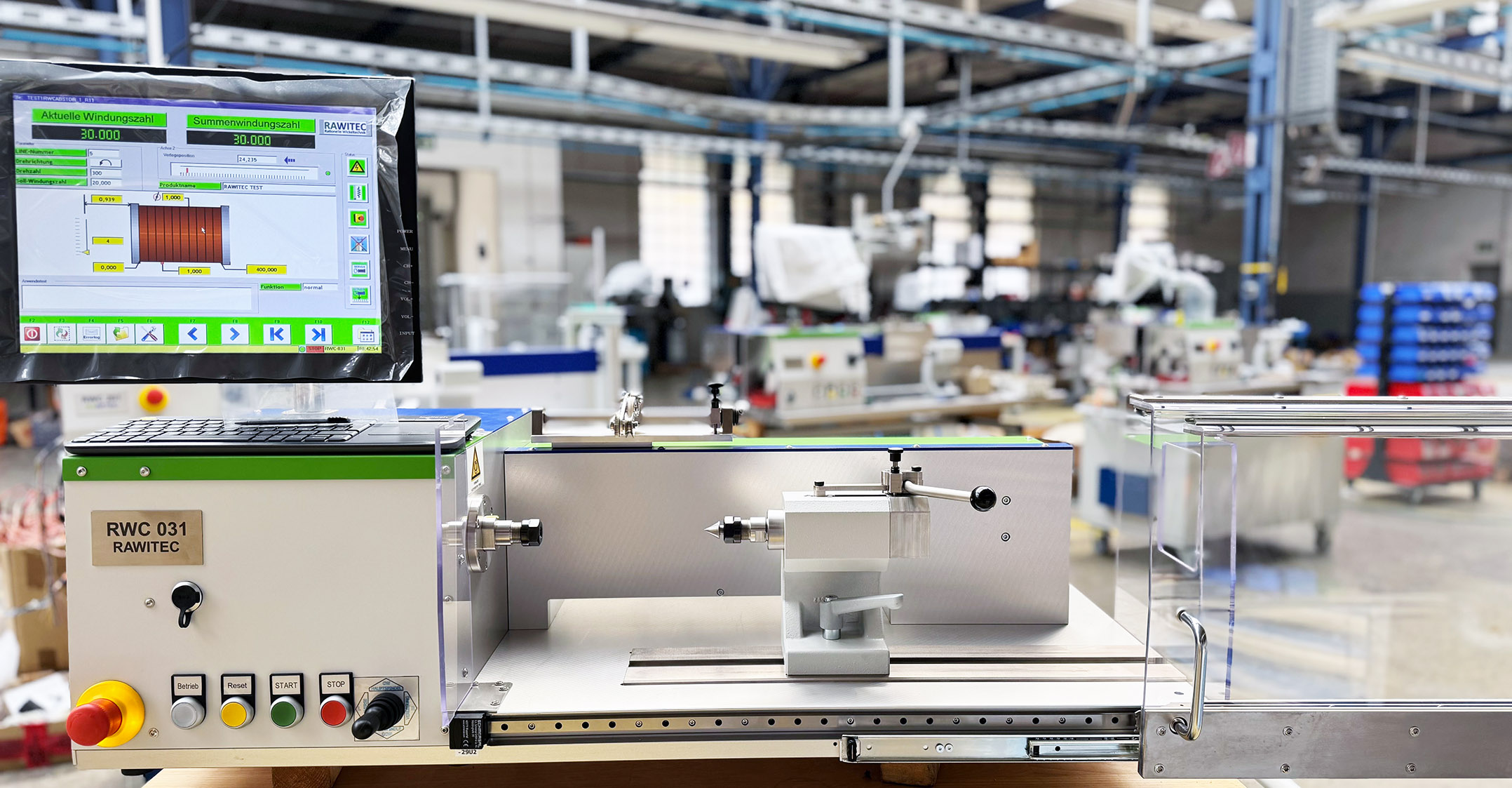

Innovation, Präzision und Flexibilität – die Wickelmaschine für anspruchsvolle Anwendungen

Die Kombination aus modernster Wickeltechnologie, hoher Präzision und anpassungsfähiger Steuerung ermöglicht ein breites Anwendungsspektrum – von der Einzelanfertigung bis hin zur automatisierten Serienproduktion.

Typische Einsatzbereiche:

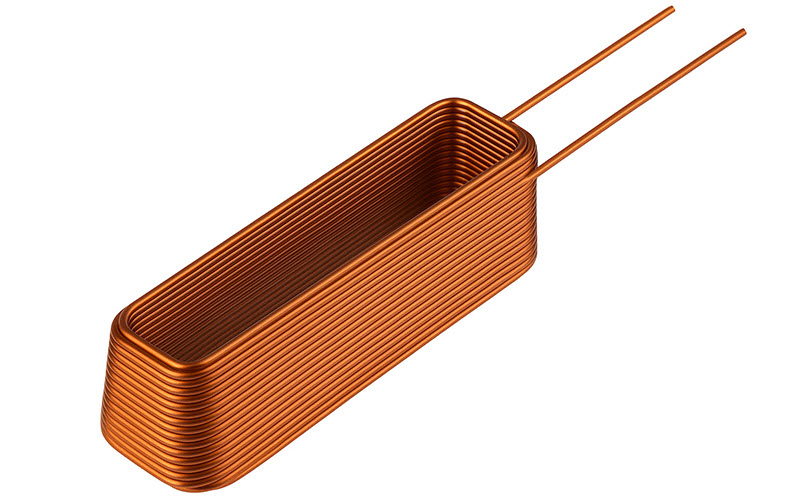

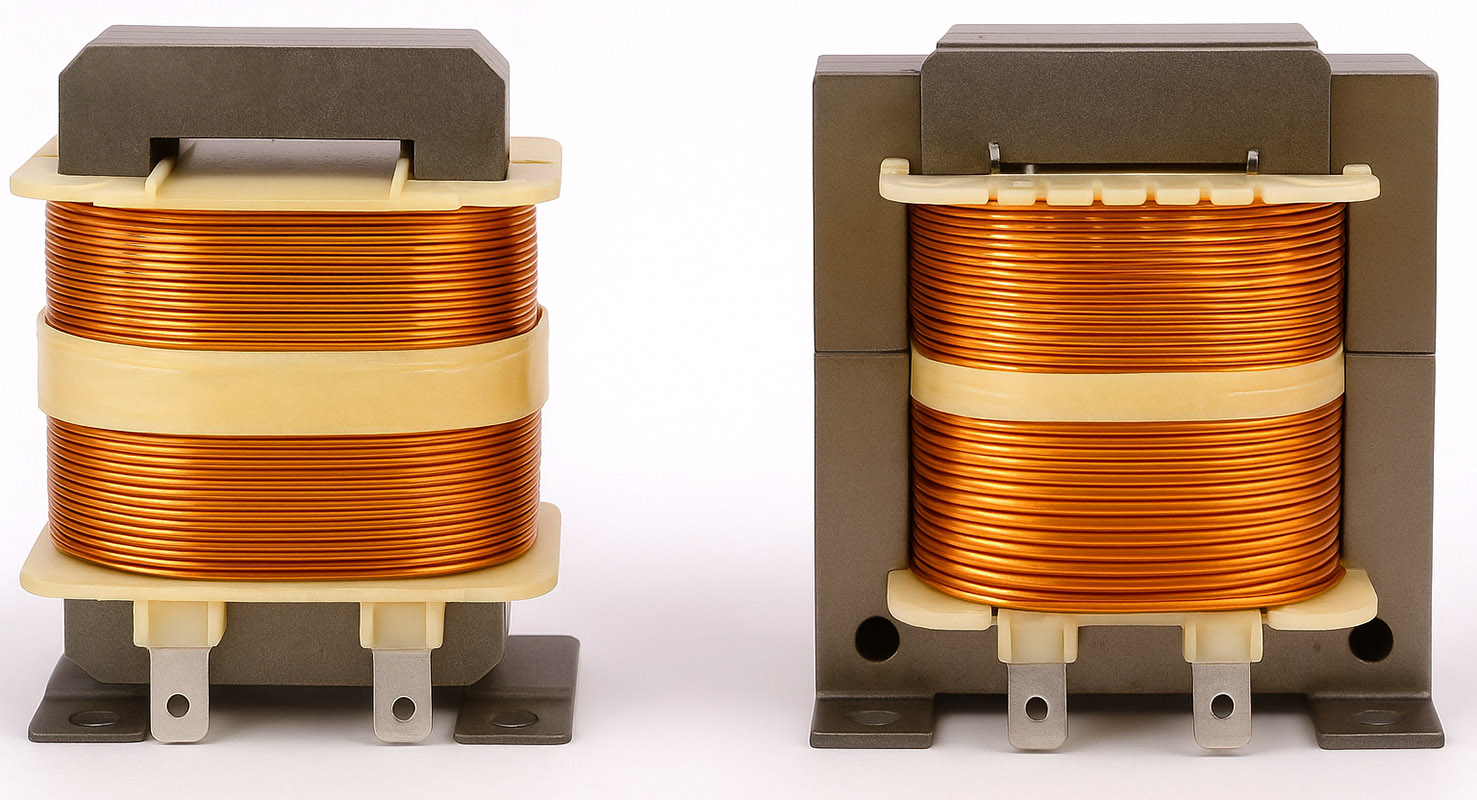

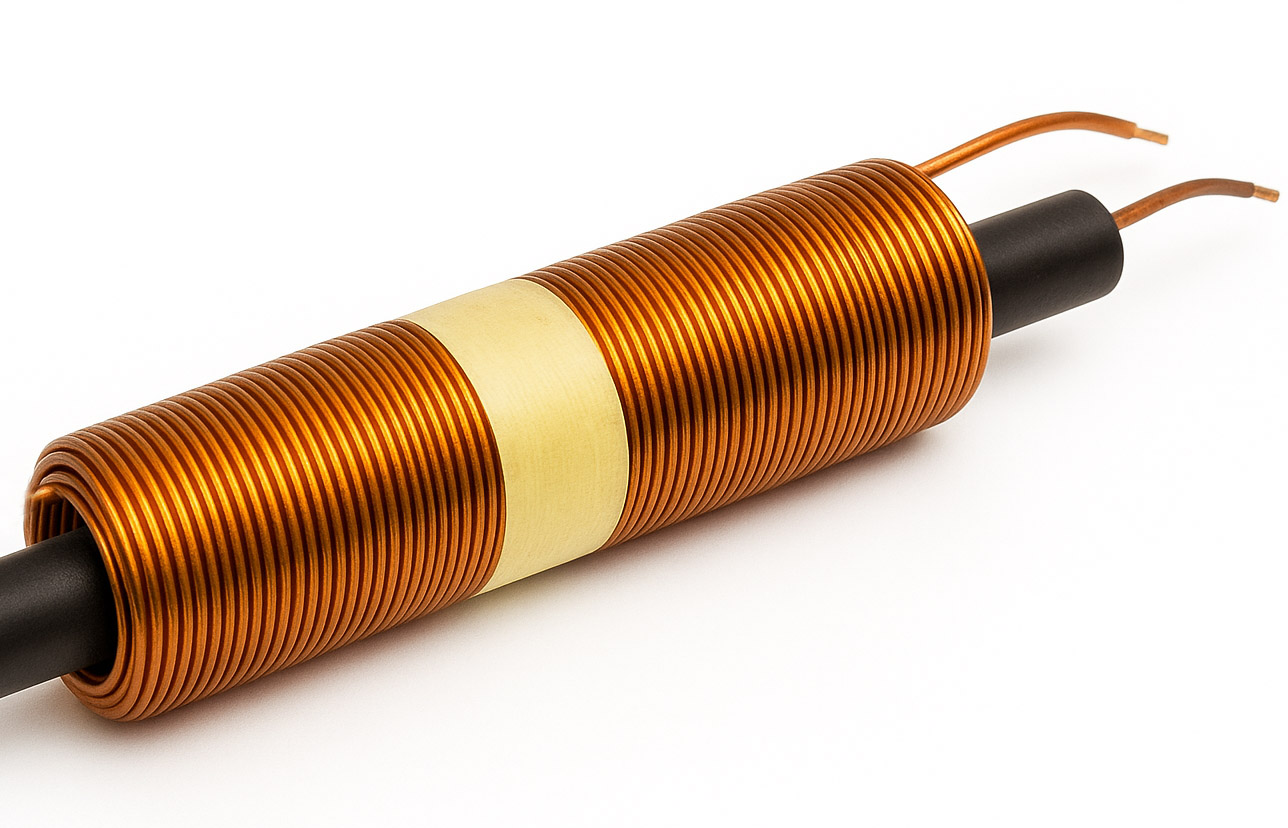

• Feine Flachdrahtwicklungen für Transformatoren und Leistungselektronik

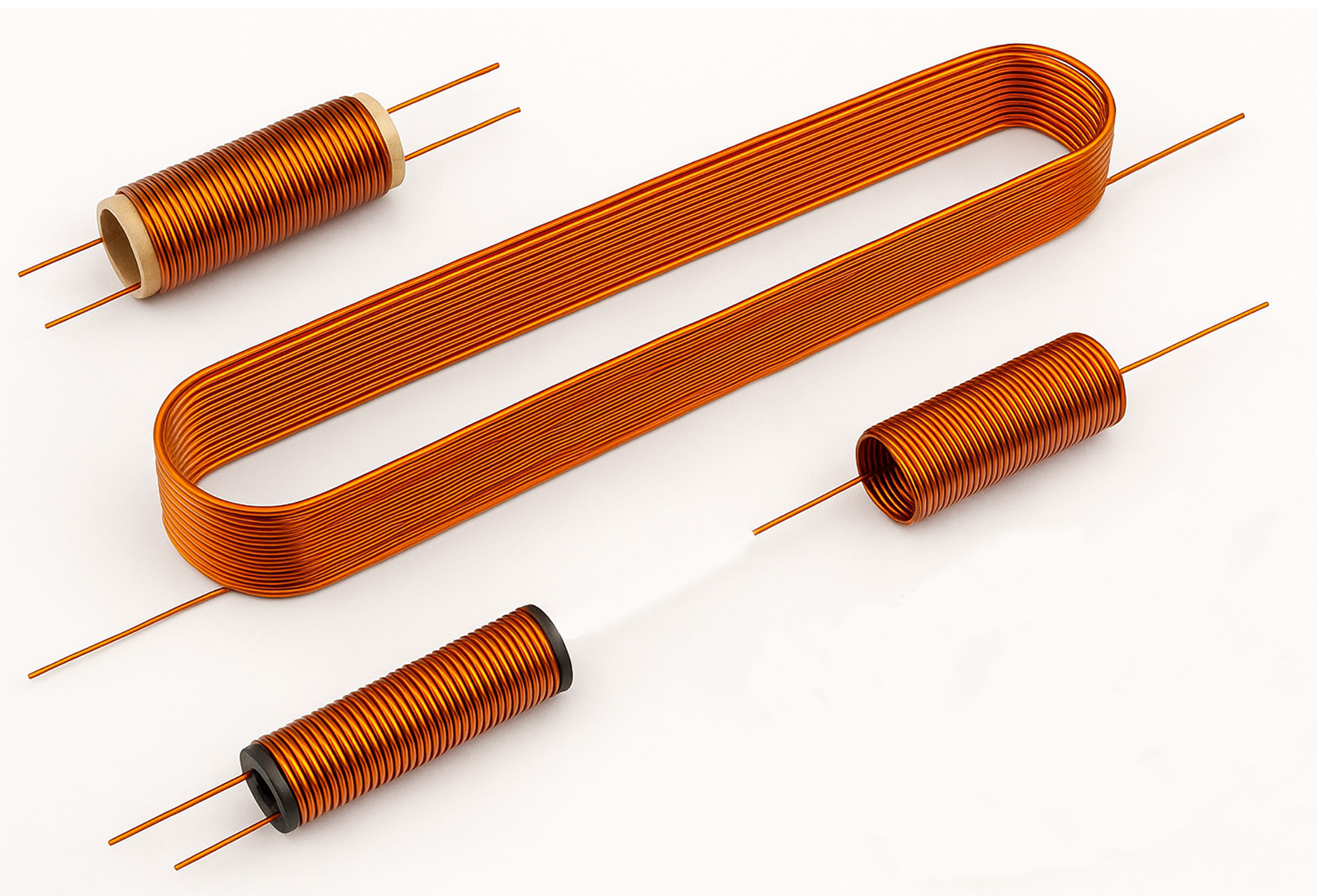

• Mikrowicklungen für Sensorik, Medizintechnik und Hörgeräte

• Hochpräzise Wickelstrukturen für Spulen in Industrieelektronik

• Spezialanwendungen im Bereich Forschung, Entwicklung, Rüstung und Musterbau

Die Wickelmaschine überzeugt durch:

• flexible Parametrierung,

• hohe Wiederholgenauigkeit,

• eine intuitive Bedienoberfläche sowie

• modulare Erweiterbarkeit für komplexe Anforderungen.

Somit lassen sich unterschiedlichste Wickelanwendungen realisieren – siehe Beispiele unten:

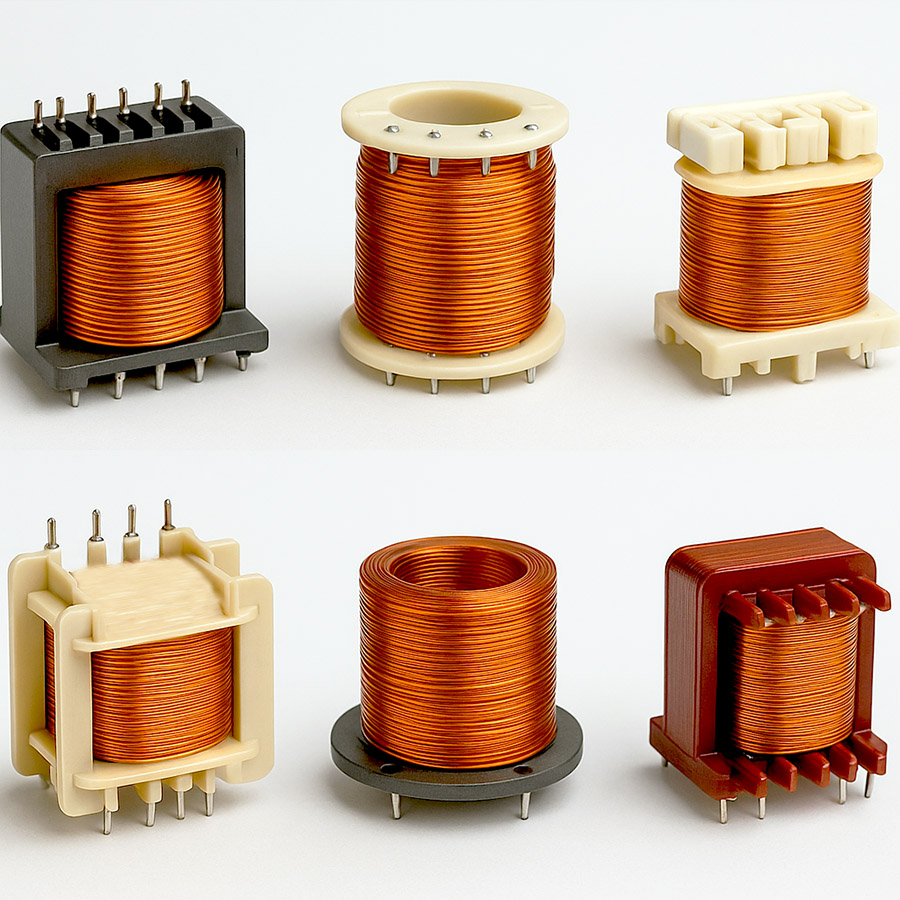

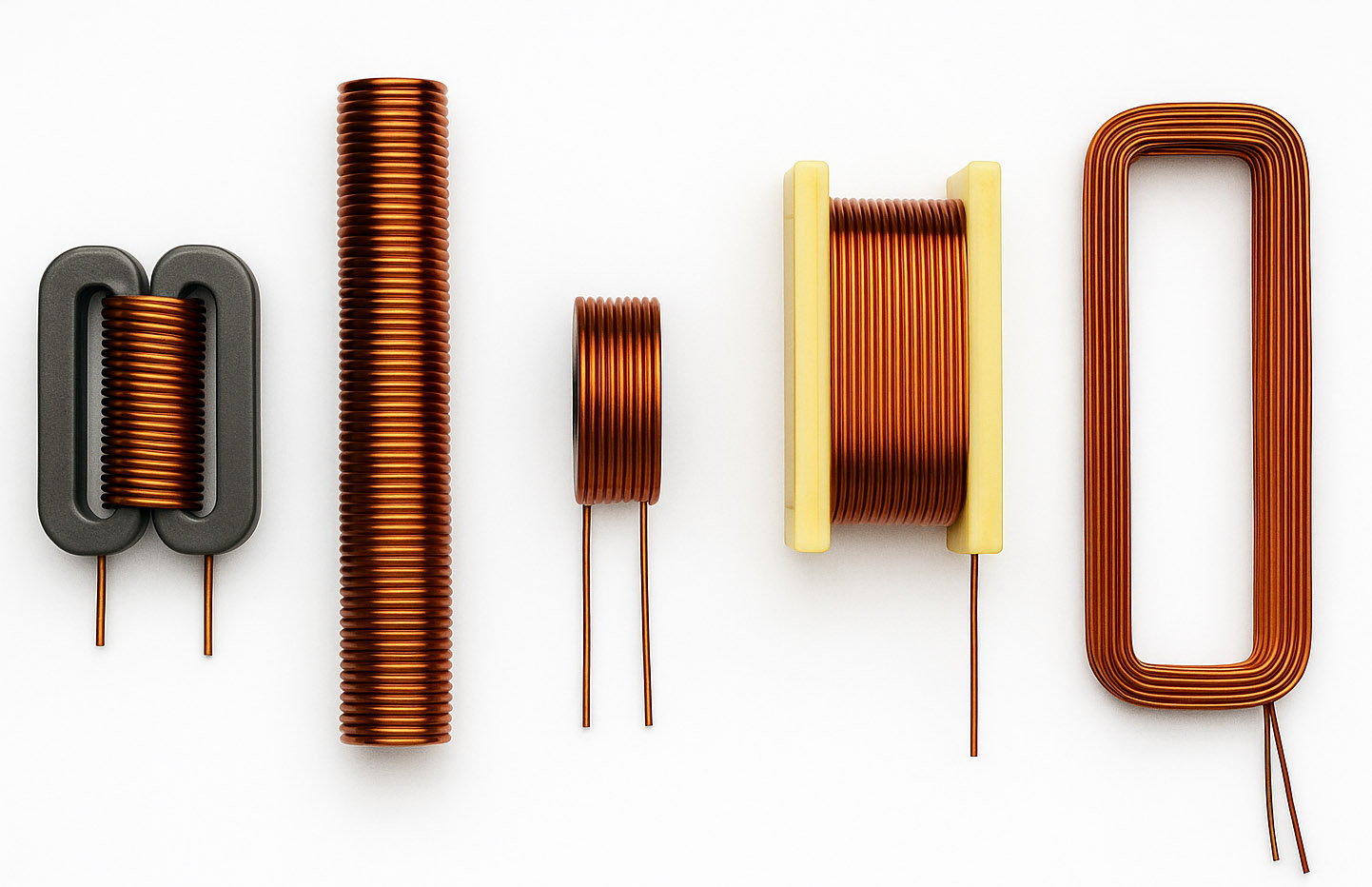

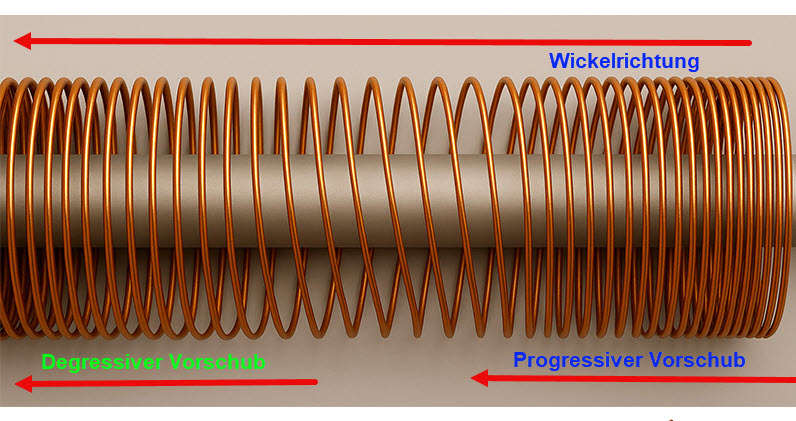

Verschiedene Wickelanwendungen	Wickelanwendung	Wickelanwendung

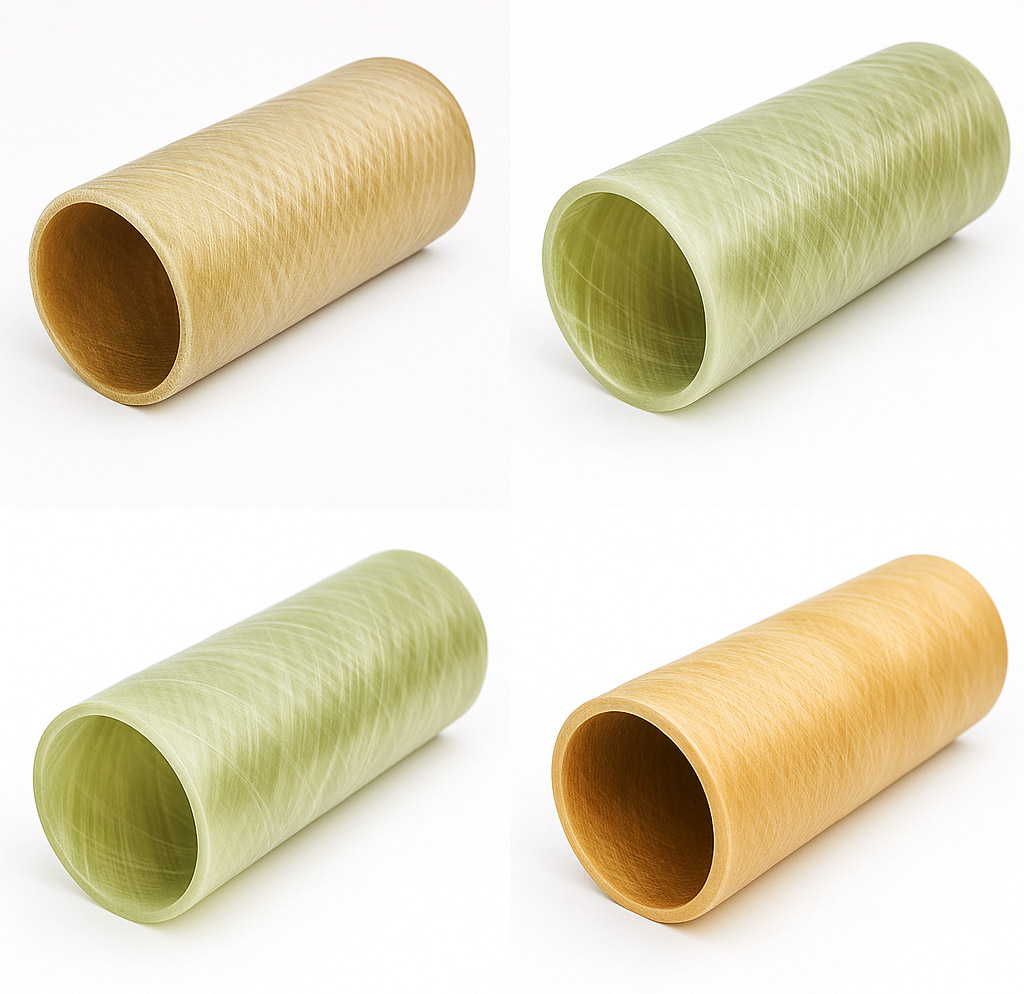

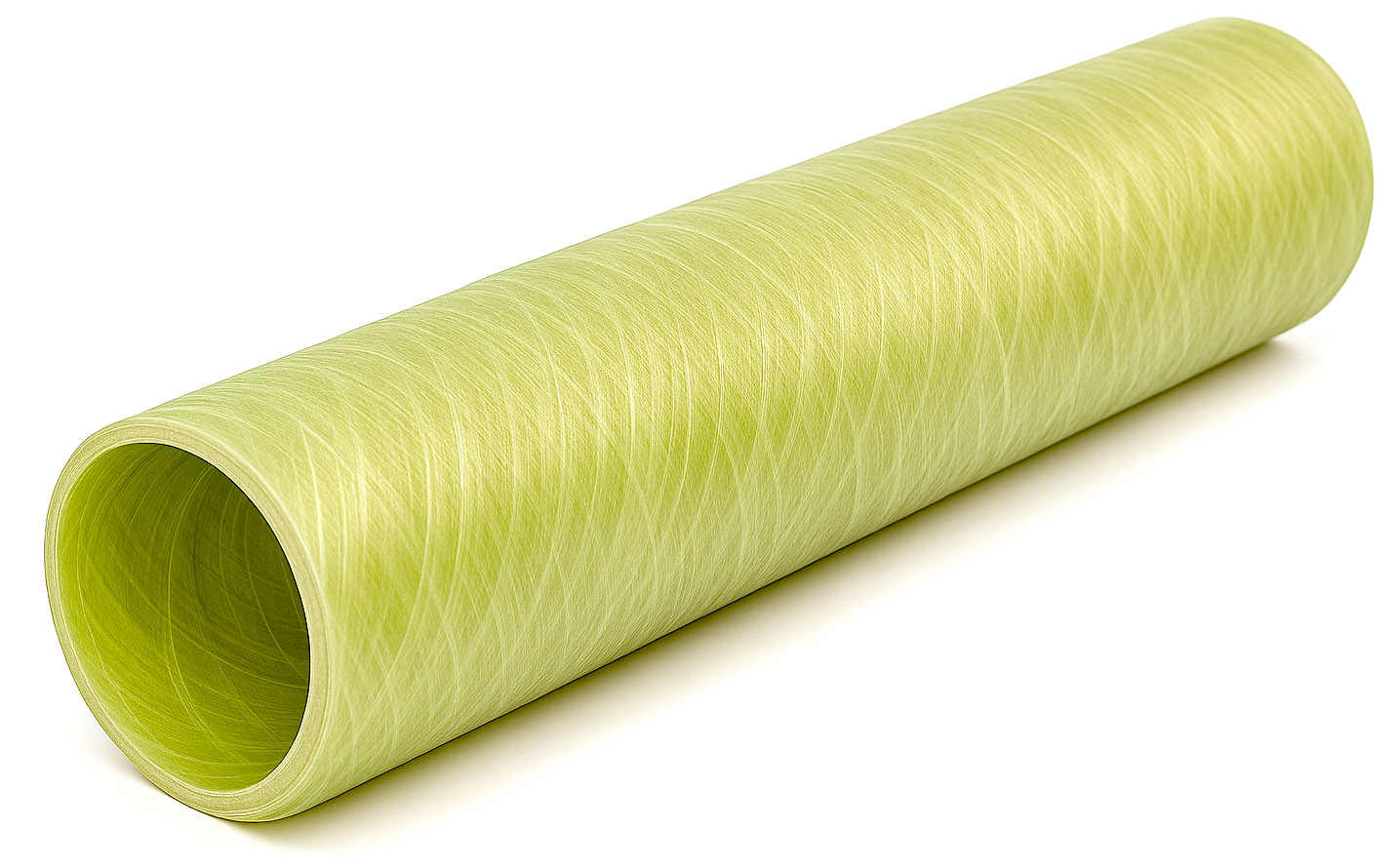

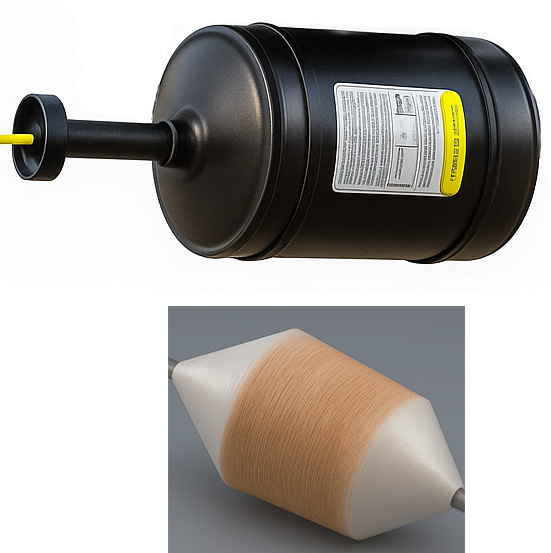

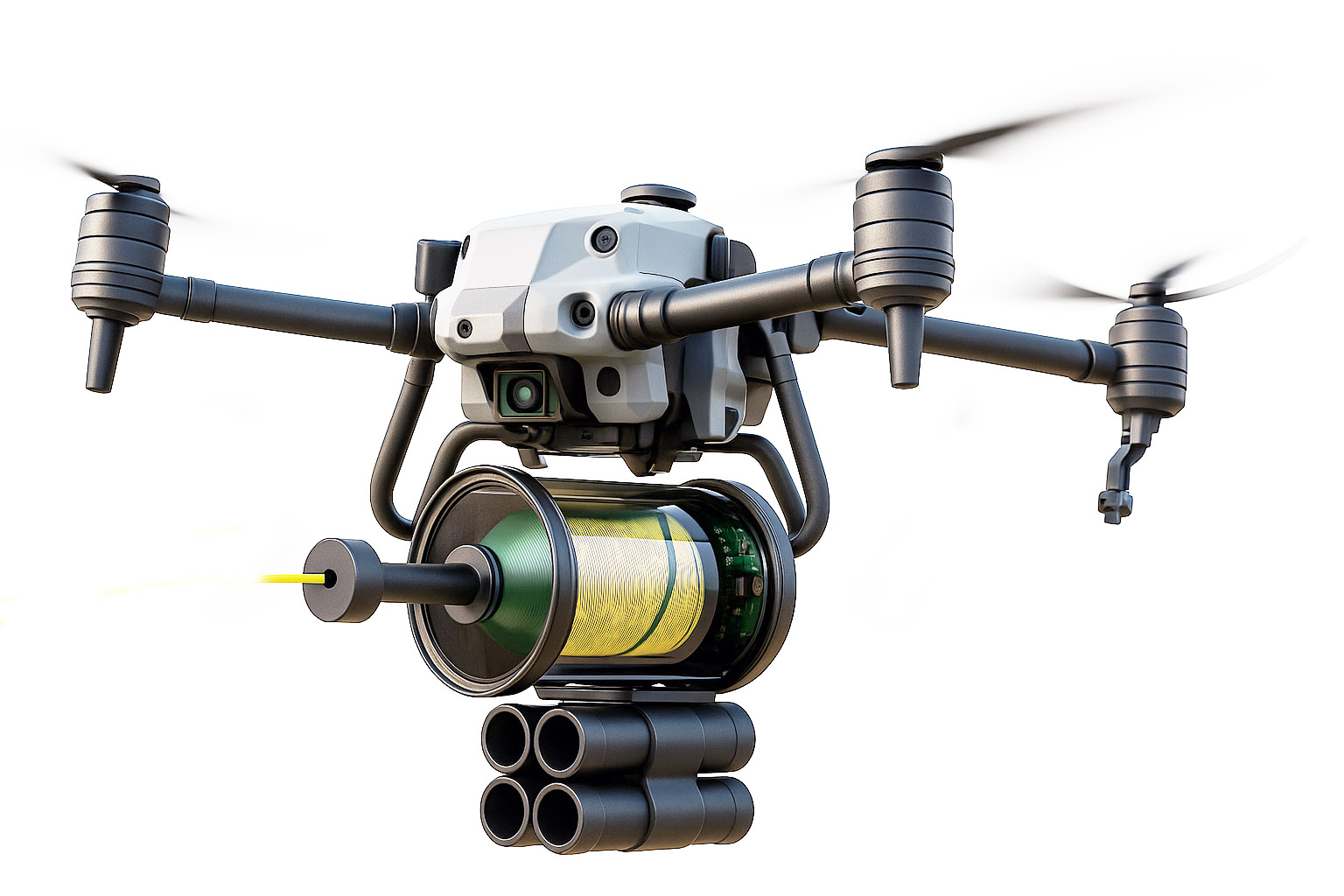

Gasfilter -Glasfaser - fracking gas	Beispielanwendung, illustriert	Beispielanwendung, illustriert, Glasfaser
Beispielanwendung	Beispielanwendung, illustriert,	Beispielanwendung, illustriert
Beispielanwendung	Beispielanwendung, illustriert,	Beispielanwendung, illustriert

✖ ❮ ❯
