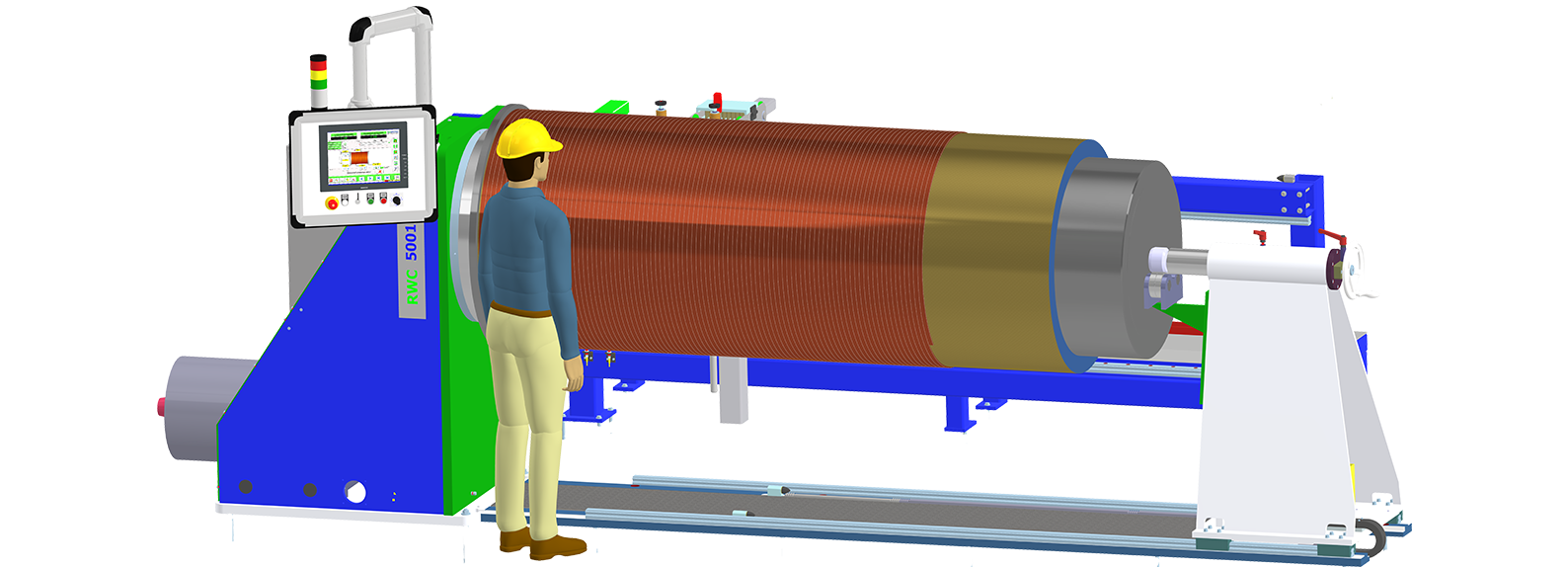

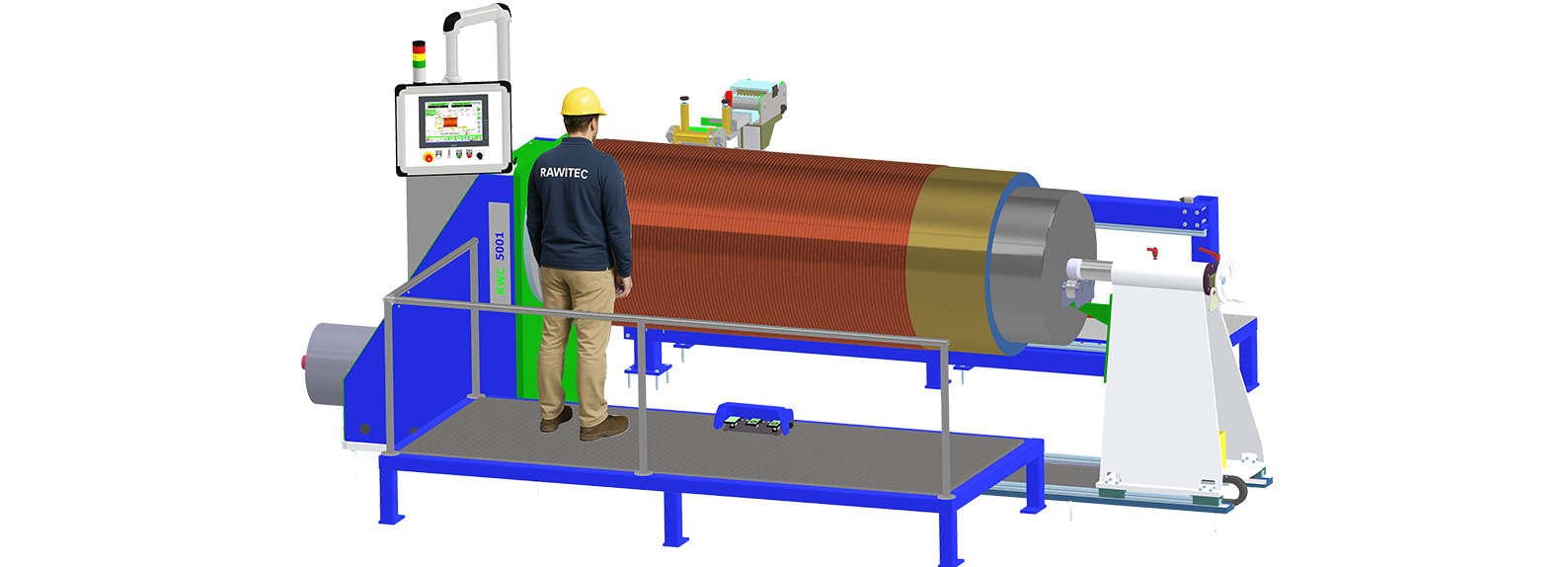

RWC 5001 – Robuste Wickeltechnik für dicke Drähte und große Spulen

Die RWC 5001 ist unsere Hochleistungswickelmaschine für industrielle Anwendungen mit sehr großen Spulen und hohen Drehmomentanforderungen. Sie verarbeitet massive Rund- und Flachdrähte bis 250 mm² und eignet sich sowohl für Einzel- als auch für Serienfertigung in der Transformatoren- und Energietechnik.

🌐 Vielseitigkeit & Anpassbarkeit

• Geeignet für: Dicke Drähte bis 250 mm², Rund- und Rechteckquerschnitte
• Spulenkörper: Rund oder rechteckig, mit oder ohne Kühlluftkanäle
• Verlegebreite: Je nach Typ bis 4000 mm
• Spitzenweite: Bis 4150 mm Aufspannlänge
• Max. Spulendurchmesser: 1400 mm

🔧 Mechanische Merkmale

• Zahnkranzantrieb: Mit fester Untersetzung, für hohe Drehmomente
• Drehmoment: Bis 12.000 Nm
• Spindeldrehzahl: Bis 60 UpM
• Stabile Maschinenbasis: Für Spulengewichte bis ca. 3,5 Tonnen

💡 Steuerung & Bedienung

• Industrie-PC: Mit Echtzeitbetriebssystem und Touch-Bedienung
• Teach-Funktion: Für manuelle Steuerung der Spindel- und Verlegeachse
• Programmerstellung: über Excel, RAWITEC Editor oder WiDaMa-System
• Datenverwaltung: Lokal und per Netzwerk
• Programmspeicher: Lokal bis 5.000, Netzwerk bis 20.000 Programme

🛠️ Typische Industrieanwendungen

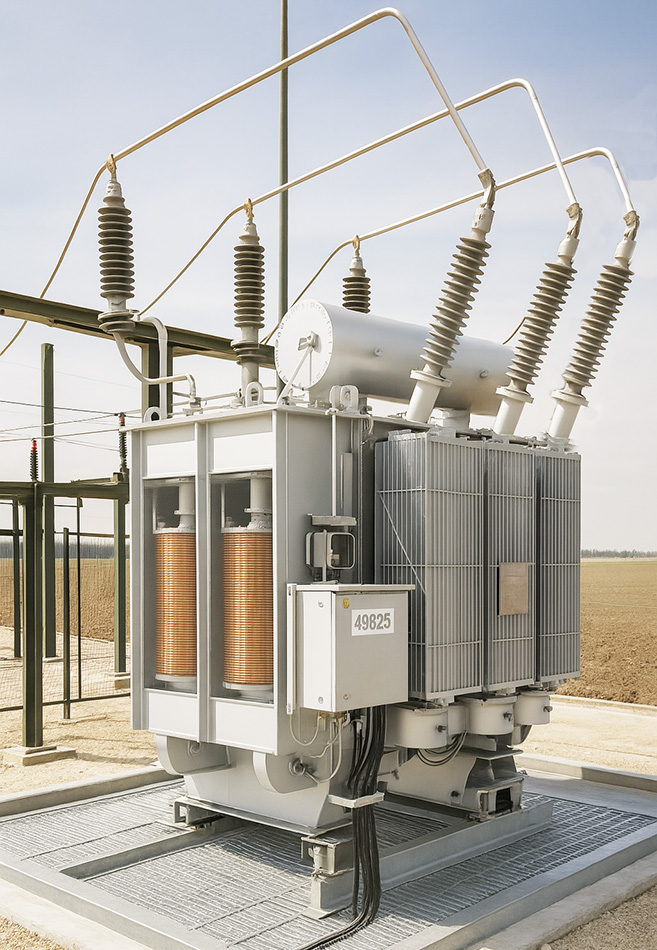

• 🔌 Verteiler- und Mittelspannungs-Transformatoren

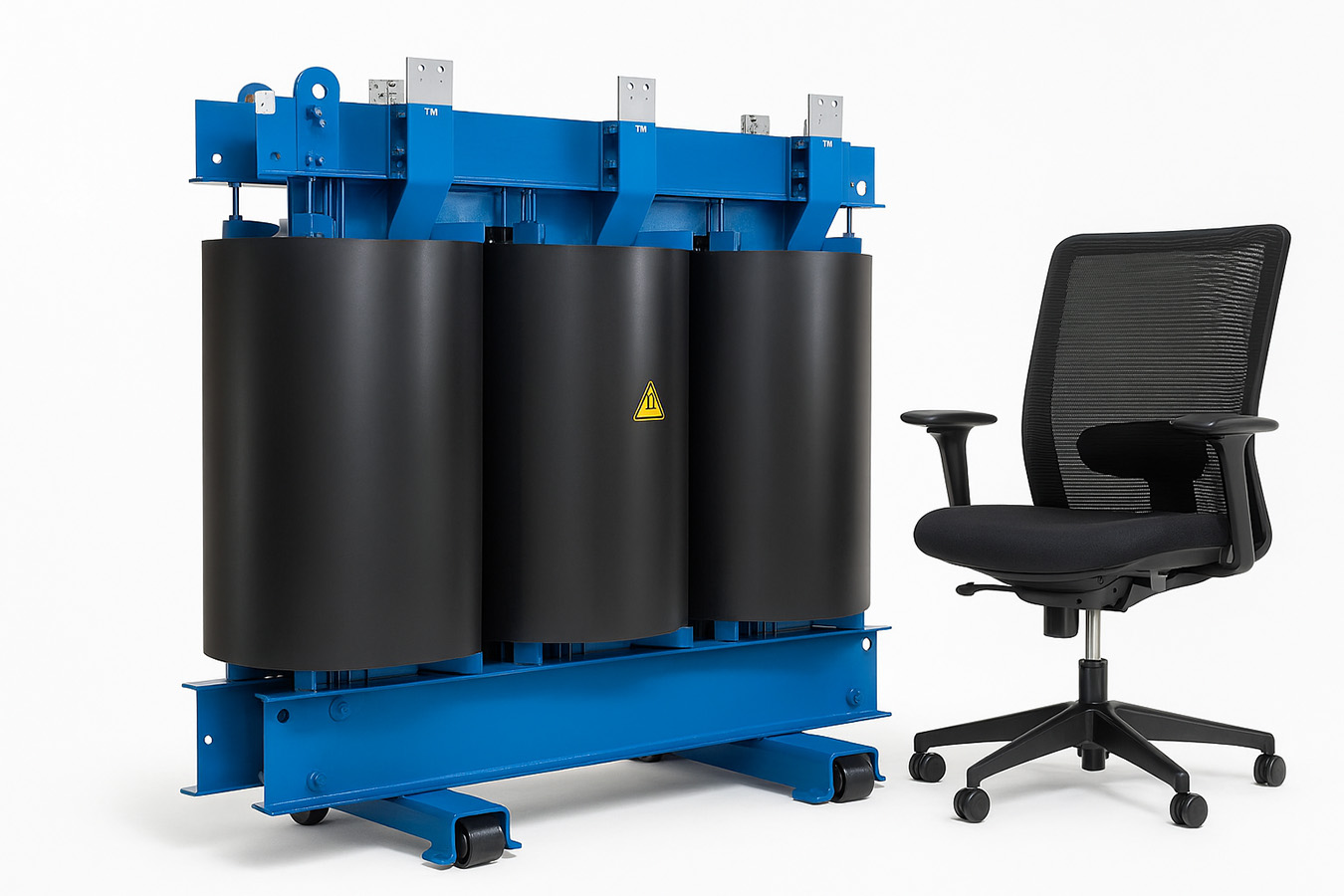

• 🔥 Leistungstrockentransformatoren
• 🧱 Gießharztransformatoren
• 📏 Vollisolierte Stromschienensysteme
• 🔋 Stromrichtertransformatoren
• 🌀 Strombegrenzungsdrosseln (Reaktanzspulen)
• ⚡ Netzverteiltransformatoren bis 20 MVA / 52 kV

✅ Fazit

Die RWC 5001 bietet maximale Leistung für großvolumige Wickelgüter mit komplexer Geometrie und hohem Drahtquerschnitt. Ihre modulare Auslegung und industrielle Steuerung machen sie zur idealen Lösung für die moderne Energietechnik.

🔧 Dynamische Arbeitslinien – RWC 5001

Das folgende Diagramm zeigt den Zusammenhang zwischen dem Wickelradius und der daraus resultierenden Drahtzugkraft bei verschiedenen Betriebszuständen der Wickelmaschine RWC 5001.

Mit zunehmendem Wickelradius – also je größer der Spulendurchmesser – nimmt die Kraft an der Wickelachse ab. Der physikalische Zusammenhang ist einfach:

Leistung = Drehmoment × Drehzahl

Da die Maschinenleistung konstant bleibt, reduziert sich das Drehmoment bei steigender Drehzahl – und damit auch die mögliche Drahtzugkraft.

📈 Interpretation des Diagramms

• Die Linien zeigen den Drahtzug [N] in Abhängigkeit vom Wickelradius [mm] für unterschiedliche RWC5001-Konfigurationen.
• Die linke Y-Achse ist logarithmisch skaliert, um sowohl geringe als auch hohe Zugkräfte klar darzustellen.
• Die rechte Y-Achse zeigt typische Drahtdurchmesser [mm] zur Orientierung bei der Drahtauswahl.
• Die RWC5001 bietet ein hohes Drehmoment – ideal für dicke Drähte und große Spulendurchmesser.

🧩 Praxisnutzen

Diese Darstellung hilft bei der Auswahl der passenden Antriebskonfiguration:

• Abstimmung auf die Drahtstärke (z.B. 2 mm bis 20 mm)
• Berücksichtigung des erforderlichen Zugbereichs
• Abhängig von der gewünschten Wickelgeschwindigkeit
• Optimiert für den jeweiligen Spulendurchmesser

Die RWC 5001 lässt sich so ideal an unterschiedliche Anwendungen in der Transformatoren- und Energietechnik anpassen.

🔎 Hinweis: Die tatsächliche Drahtzugkraft hängt zusätzlich vom Drahtmaterial, von der Bremse und von Reibungsverlusten ab. Alle Werte stellen Näherungen auf Basis der Getriebekonfiguration dar.

RWC 5001 – Robuste Wickeltechnik für dicke Drähte und große Spulen

🏗️ Typische Industrieanwendungen:

🔧 Leistungsstarke Wickelmaschine: Die RWC 5001 ist ideal für großvolumige Spulen mit hohen Querschnitten – ausgelegt für industrielle Anwendungen bis in den Hochstrombereich.

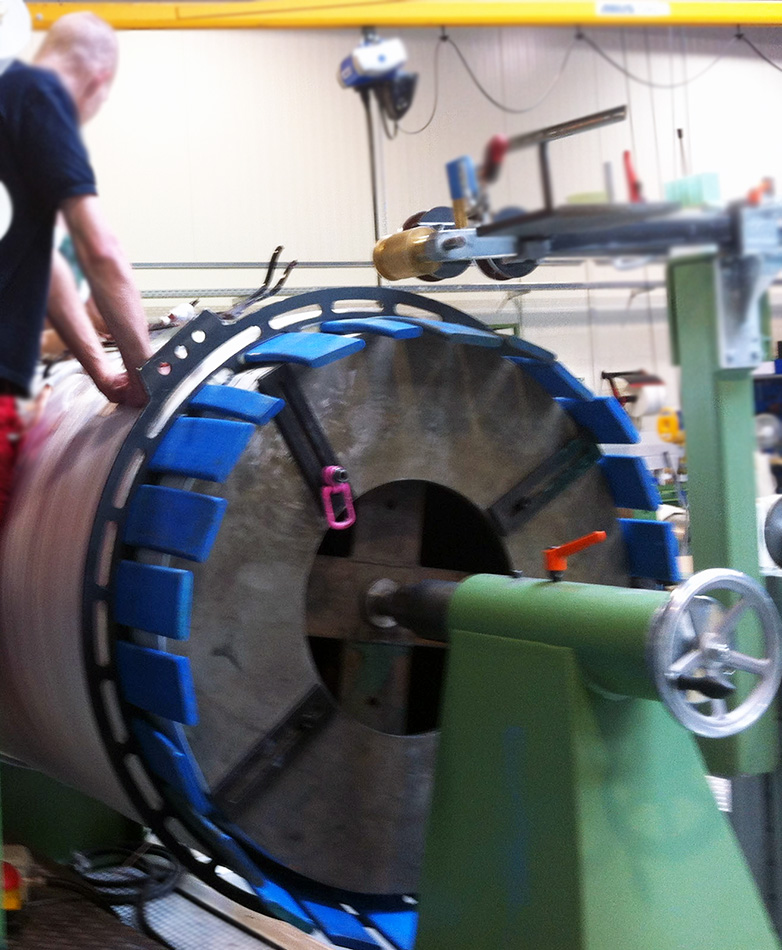

📐 Flexible Geometrie: Lineares Wickeln auf runden und rechteckigen Spulenkörpern – wahlweise mit integrierten Kühlkanälen.

🧩 Modular und skalierbar: Optimal für individuelle Einzelanfertigungen sowie für Serienproduktion im Hochleistungsbereich.

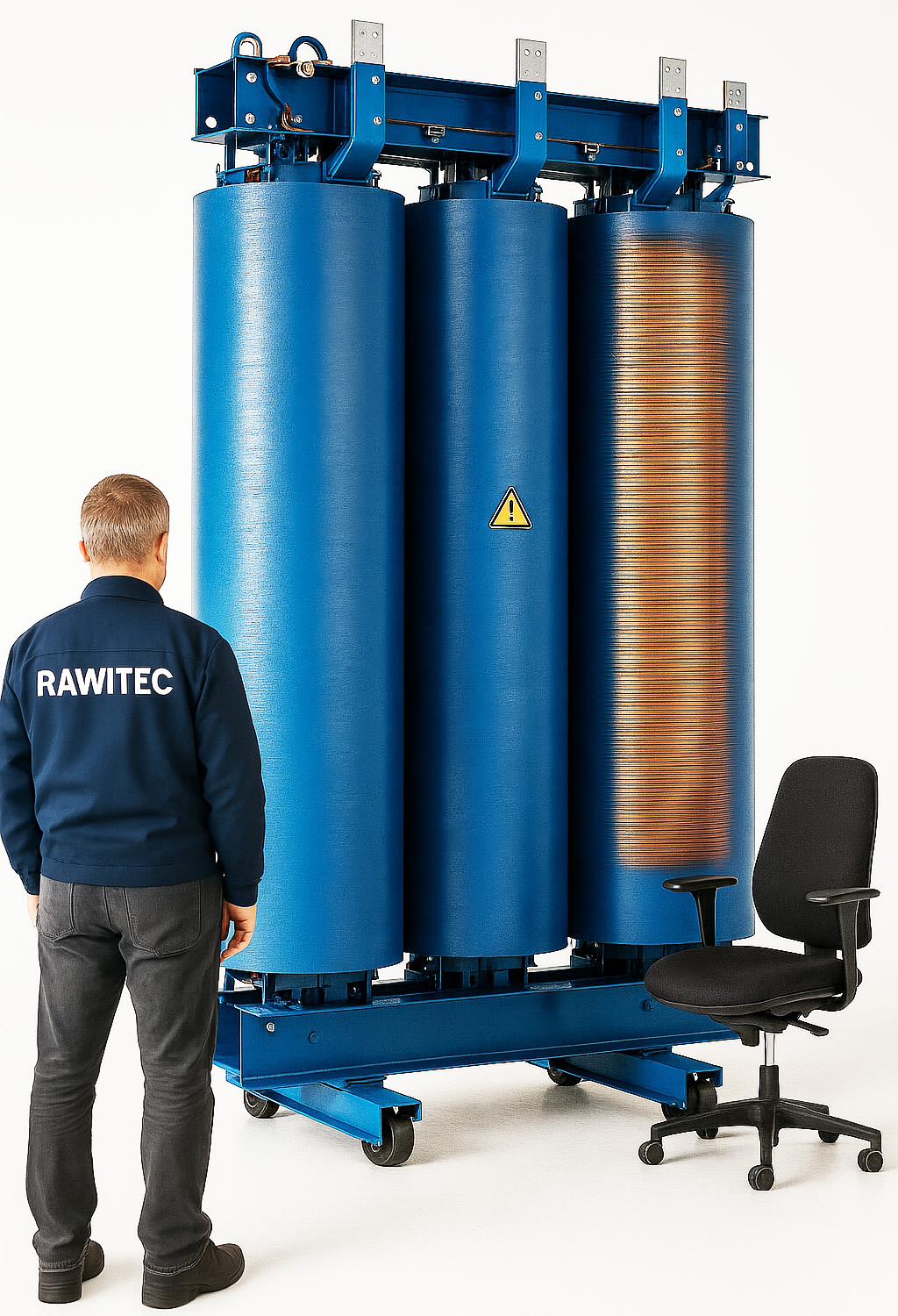

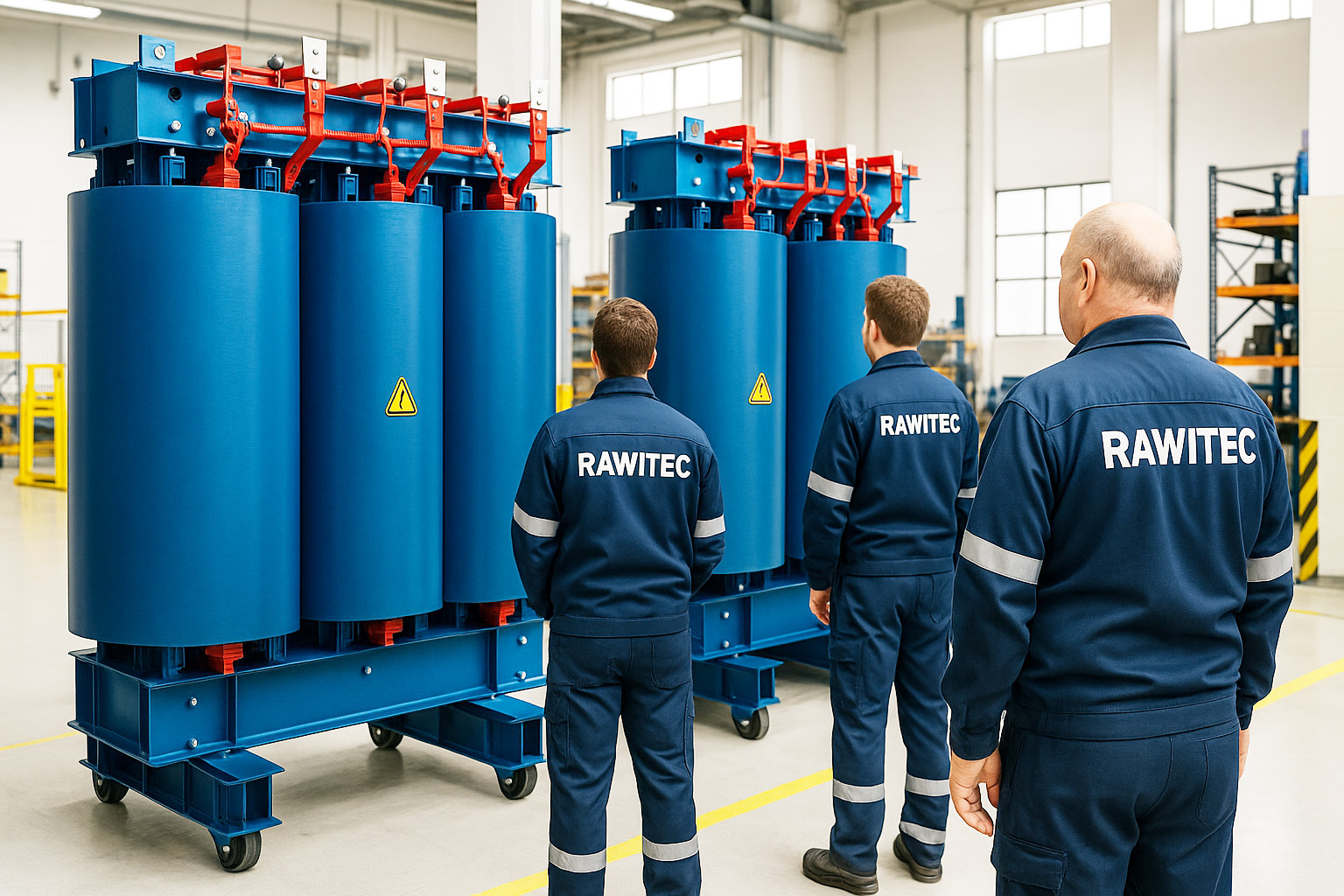

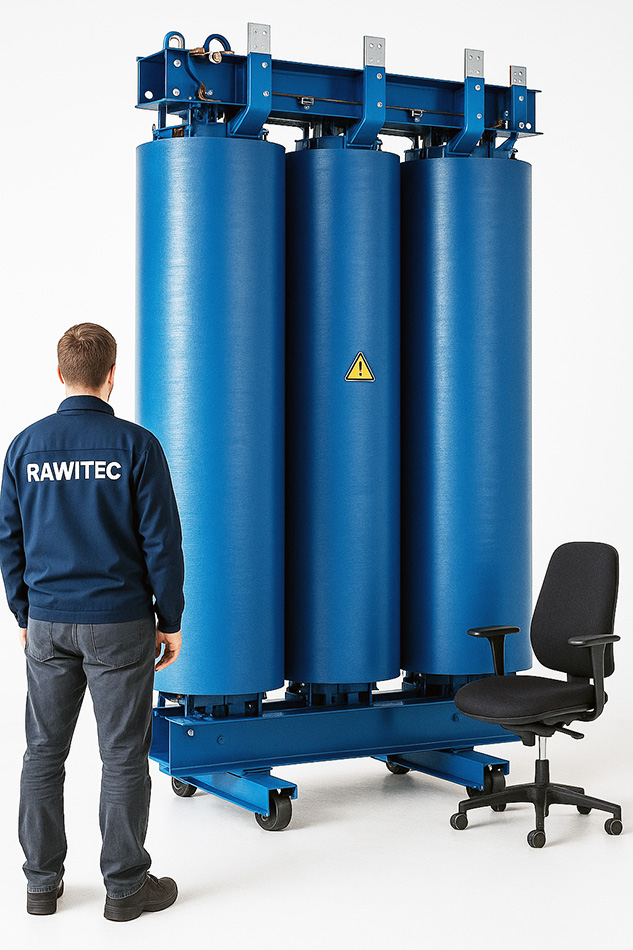

• 🔋 Gießharz- und Leistungstrockentransformatoren
• 🏭 Verteil- und Mittelspannungs-Transformatoren
• 📏 Messwandler, Stromwandler und Drosselspulen
• 📦 Vollisolierte Stromschienensysteme
• 🔋 Stromrichtertransformatoren und Reaktanzspulen
• ⚡ Netzverteiltransformatoren bis 20 MVA / 52 kV

✅ Ihre Vorteile auf einen Blick:

• 🎯 Flexible Parametrierung und einfache Anpassung an verschiedenste Wickelaufgaben

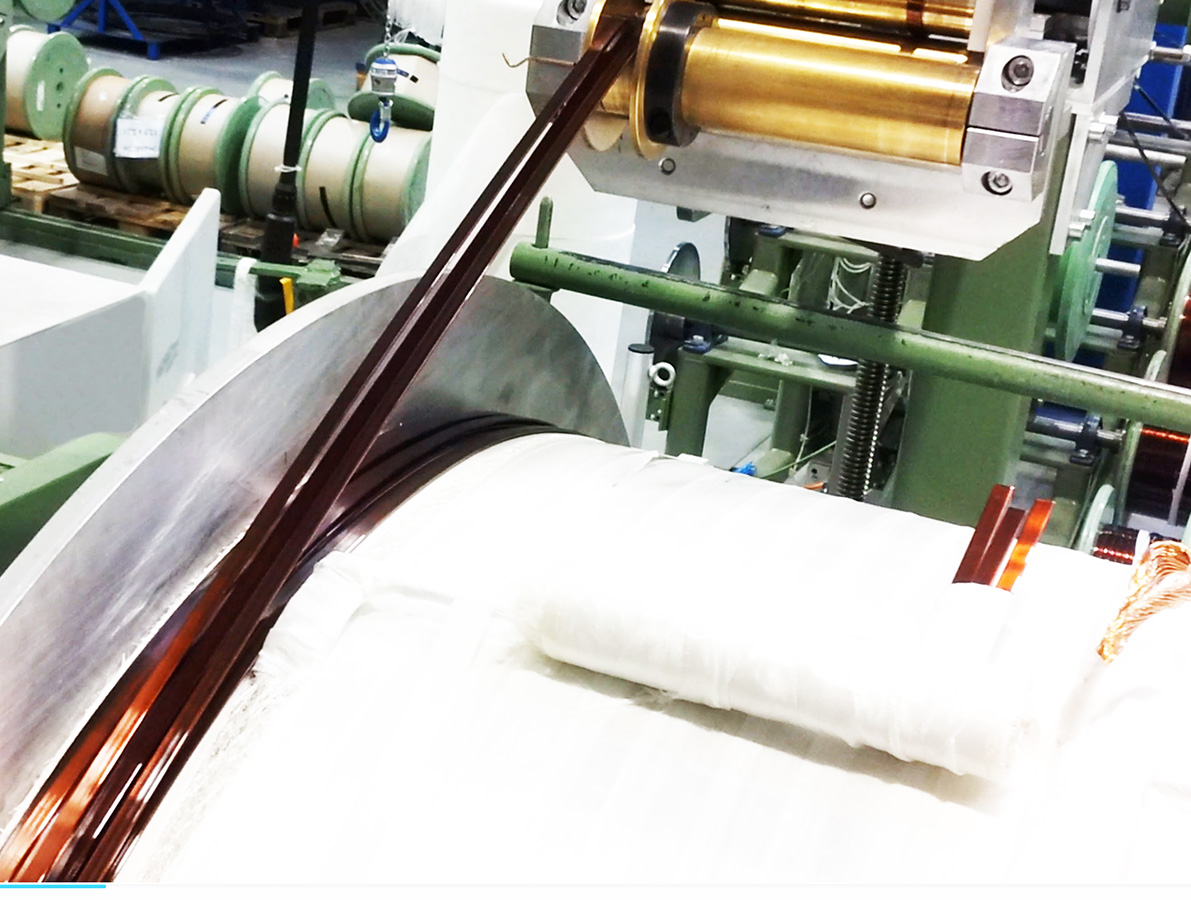

• 🧵 Verarbeitung dicker Drähte auf diversen Spulengeometrien

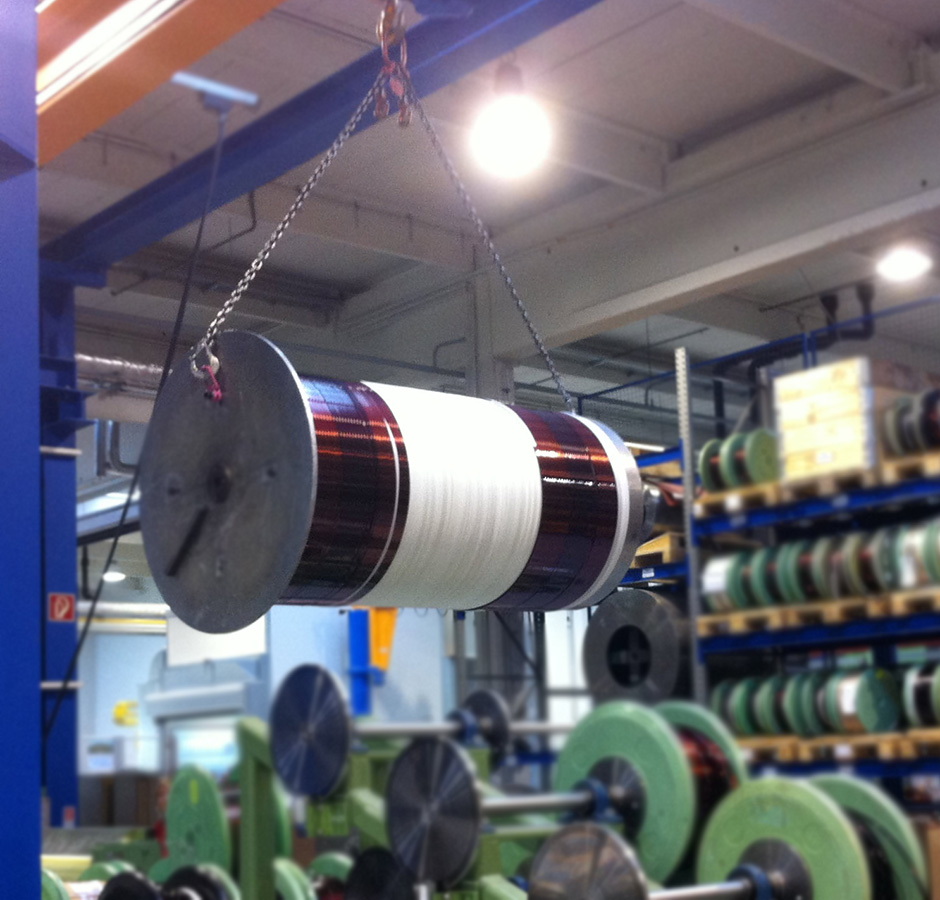

• 📈 Höchste Wiederholgenauigkeit und Prozesssicherheit – auch bei schweren Spulen bis 3,5 Tonnen

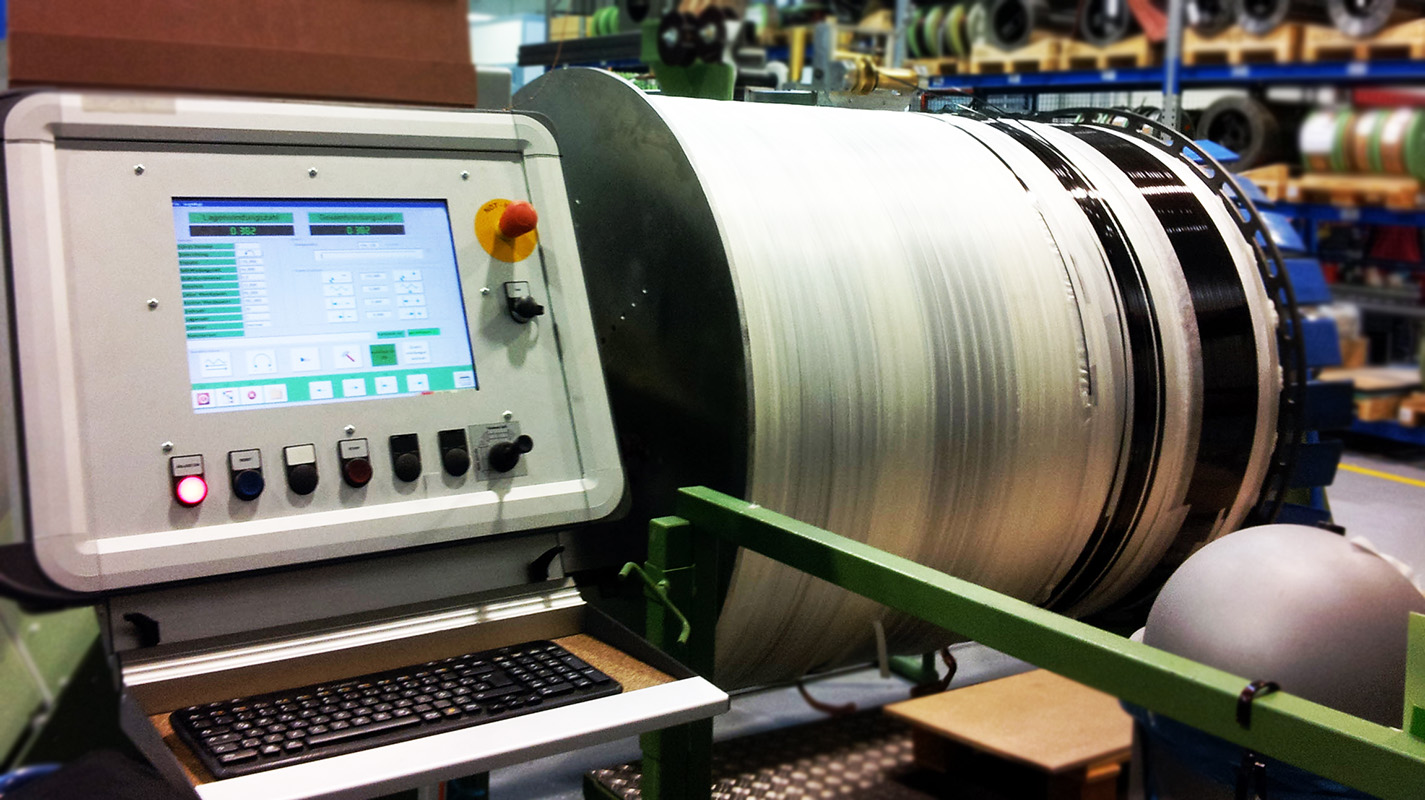

• 🖥️ Intuitive Steuerung über modernes Touchpanel
• 🔄 Erweiterbar mit Optionen wie Reitstock, automatischer Drahtführung und SPS-Schnittstellen

🏗️ Ideal für industrielle Großprojekte: Die RWC 5001 steht für zuverlässige Hochleistungswicklung in der Energie- und Transformatorentechnik.
