⚙️ RWC 011 – Präzision und Flexibilität für feine Wickelaufgaben
Die RWC 011 ist speziell für die Herstellung kleiner Spulen und das Verarbeiten dünner Drähte konzipiert – optimal für Anwendungen mit und ohne Reitstock.
Die Maschine ist wahlweise als Ein- oder Zweispindel-Ausführung erhältlich und bietet ein Höchstmaß an Qualität und Anpassungsfähigkeit.
🔋 Moderne Antriebstechnik:
Sowohl Hauptantrieb als auch Verlegeachse sind mit leistungsstarken AC-Synchron-Servomotoren ausgestattet.
In Kombination mit luftgekühlten High-Performance-Servoreglern ermöglichen sie präzise und hochdynamische Bewegungsabläufe – ideal für anspruchsvolle Anwendungen mit maximaler Flexibilität.
🧠 Intelligente Steuerung mit maximalem Kundennutzen
- Intuitive Programmierung direkt an der Steuerung
- Externe Programmerstellung mit: Windows-Wickelprogramm-Editor, Microsoft Excel oder dem WiDaMa-System (Wickelmaschinen-Daten-Management)
- Zentrale Verwaltung aller Wickelprogramme über Datei-Server
- Alle Wickelparameter vollständig programmierbar und erweiterbar
- Frei definierbare Wickelarten für höchste Prozessvielfalt
- Jeder Arbeitsschritt enthält alle relevanten Prozessparameter
- Parameterkorrekturen im laufenden Betrieb – inklusive gezielter Eingriffs- und Optimierungsfunktionen
🛠️ Effiziente Mechanik & Datenhandling
Die Anpassung von Drehmoment und Geschwindigkeit erfolgt über den Wechsel von Riemen und Zahnrädern.
Wickelprogramme werden bequem via USB oder LAN-Schnittstelle übertragen.
Ein integrierter Flash-Speicher speichert Programme und Maschinenparameter dauerhaft.
Gerne beraten wir Sie individuell zu Ihrer Anwendung.

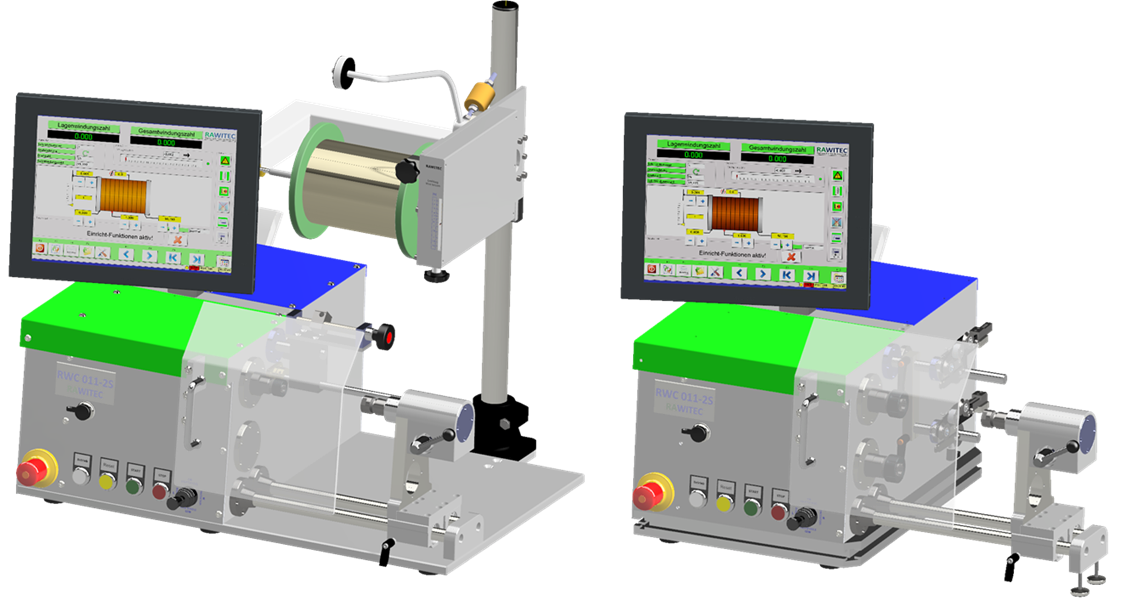

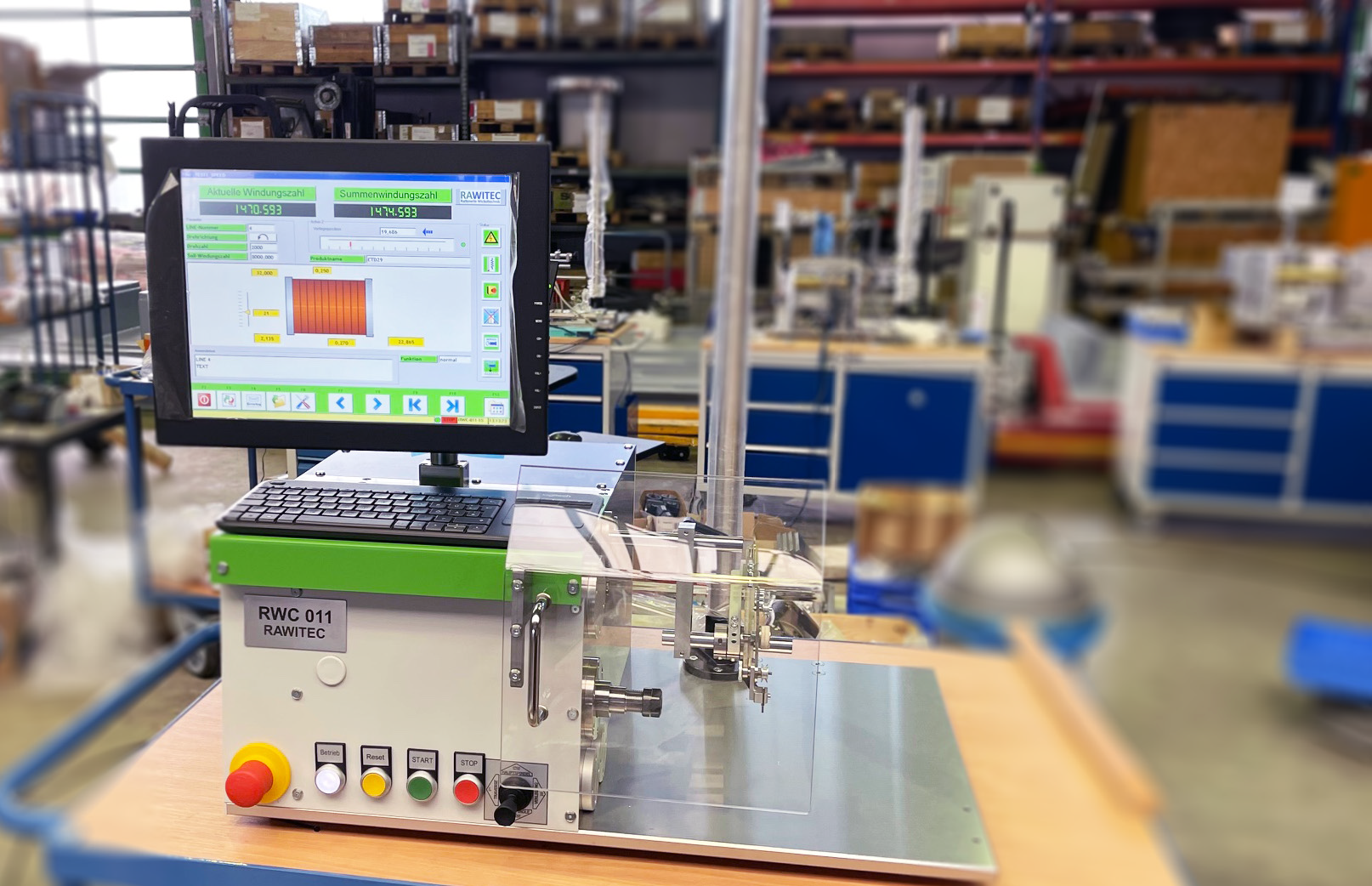

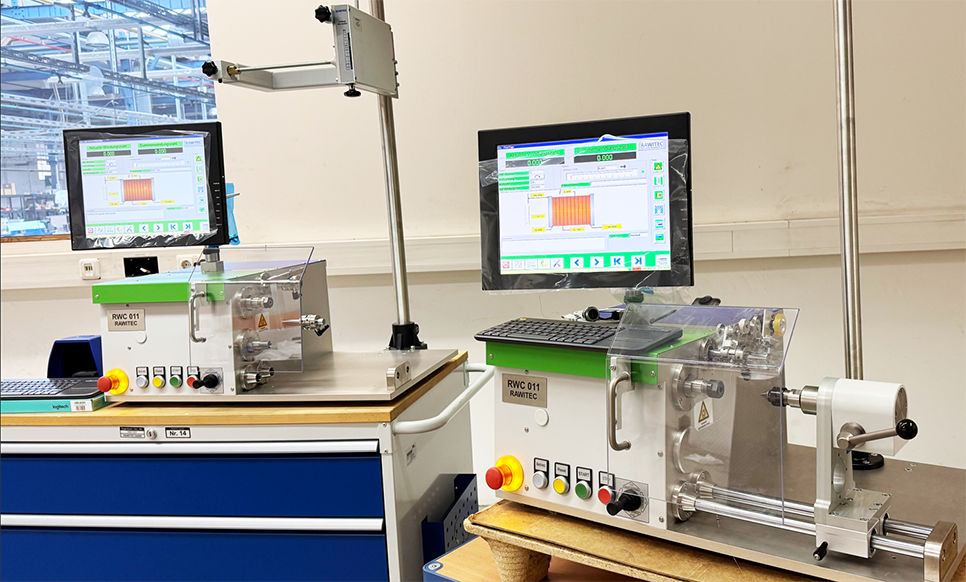

RWC011-1S und 2S
|

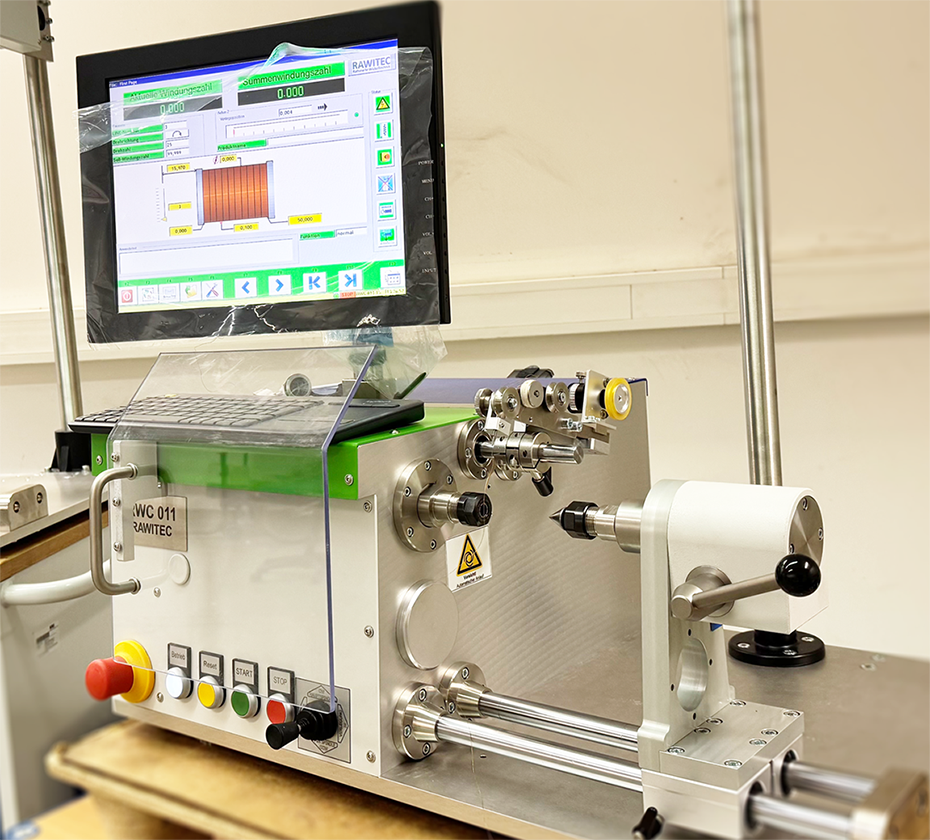

RWC011- mit Reitstock
|
RWC011-1S-Spindel unten
|
| Technische Daten | ||||
| Maschinentypen | RWC011-1S * | RWC011-2S * | ||
| Drahtbereich | mm | 0,01 - 1,20 | 0,01 - 1,20 | |
| Verlegebreite | mm | 100 mm * | 100 mm * | |
| Aufspannlänge | mm | 100 mm * | 100 mm * | |
| max. Vorschub-Verlegung | mm | 99,99 / Spindel-Umdrehung ³ | 99,99 / Spindel-Umdrehung ³ | |
| Riemenstufe | — | 0 - 4 | 0 - 4 | |
| Riemenstufe 0 – Drehzahl | UpM | max 750 / 1.000 ** | max 750 / 1.000 ** | |
| Riemenstufe 0 – Drehmoment | Nm | max 7,6 / 5,72 | max 7,6 / 5,72 | |
| Riemenstufe 1 – Drehzahl | UpM | max 1.500 / 2.000 ** | max 1.500 / 2.000 ** | |
| Riemenstufe 1 – Drehmoment | Nm | max 3,8 / 2,86 | max 3,8 / 2,86 | |
| Riemenstufe 2 – Drehzahl | UpM | max 3.000 / 4.000 ** | max 3.000 / 4.000 ** | |
| Riemenstufe 2 – Drehmoment | Nm | max 1,9 / 1,43 | max 1,9 / 1,43 | |
| Riemenstufe 3 – Drehzahl | UpM | max 6.000 / 8.000 ** | max 6.000 / 8.000 ** | |
| Riemenstufe 3 – Drehmoment | Nm | max 0,95 / 0,715 | max 0,95 / 0,715 | |
| Riemenstufe 4 – Drehzahl | UpM | max 12.000 / 16.000 ** | max 12.000 / 16.000 ** | |
| Riemenstufe 4 – Drehmoment | Nm | max 0,475 / 0,357 | max 0,475 / 0,357 | |
| Spindel-/Reitstock-Spitzehhöhe | mm | 190 * | 120 / 190 * | |
| Wickeldurchmesser | mm | 120 * | 2 × 75 * | |
| Steuerung | Industrie-PC mit Single-/Dual-Core-Prozessor ** | |||
| Sprachen | DE, EN, IT, FR, ES, CS, HU, SU, RU, PL, NL | |||
| Anschlüsse | 2× USB2.0, 1× Ethernet, 2× RS232, 1× VGA, Fußpedal, I/O, 2× PS/2 | |||
| BS | Robustes Echtzeit-Betriebssystem | |||
| Datensicherung / Update | via USB und Ethernet | |||
| Drucker (Optional) | USB / Parallel ** | |||
| Digitale/Analoge I/O (Optional) | Erweiterbar *** | |||
| Display | 15" Standard, 12.1" / 15" IP65 ** | |||
| Tastatur | USB Wireless 2,4 GHz ** | |||
| Datenträger | Lokal ca. 5.000 Programme², Netzwerk ca. 20.000 *** | |||
| Erweiterungen | SPS-Interface integriert ** | |||
| Joystick | Teachfunktion: manuell CW/CCW und Verlegung | |||
| Anschlusswerte | kVA | 1,05 | 1,05 | |
| Abmessungen (B×L×H) | 570 × 650 × 660 | 570 × 650 × 660 | ||
| Stromversorgung | 230V – 50Hz / 16 A | |||
| Gewicht | ca. 55 kg | ca. 57 kg | ||
* Angaben können abweichen
** Optionale Ausstattung
*** Auf Anfrage erweiterbar
² Ca. 400 KB (500 Schritte inkl. Kommentare)
³ Gültig bei Spindeldrehzahl × Vorschub < 3600/min
Intuitive Touch-Software für Wickelmaschinen – leistungsstark & vielseitig
Die Benutzeroberfläche wurde speziell für die einfache und effiziente Touch-Bedienung an Wickelmaschinen entwickelt.
Neben den grundlegenden Funktionen wie Öffnen, Speichern, Kopieren, Löschen, Bearbeiten und Drucken von Wickelprogrammen bietet die Software zahlreiche zusätzliche Funktionen:
- Integrierte Sprachumschaltung für den internationalen Einsatz
- Umfangreiche Konfigurationsmöglichkeiten
- Servicerelevante Diagnosetools
- Funktionen zur Systemoptimierung & Maschinenanpassung
Dank der klar strukturierten Oberfläche unterstützt die Software sowohl Maschinenbediener im Produktionsalltag als auch Fachpersonal bei der Konfiguration und Anpassung der Wickeltechnik.
Startseite der Software – zentrale Bedienoberfläche
|
Anzeige der Haupt-Wickelparameter sowie aktivierter Einrichtfunktionen
|
Anzeige der Haupt-Wickelparameter sowie Sonderfunktionen
|
Manuelle Funktionen
|
Programmierseite zur Eingabe aller relevanten Wickelparameter
|
Programmierseite zur Eingabe aller relevanten Wickelparameter, Beispiel rechte Wendepunkt Kopieren
|
Programmierseite zur Eingabe aller relevanten Wickelparameter
|
Programmierfunktionen & Steuerung, Erweiterung Wickelarten
|
Anzeige und Quittierung bereits korrigierter Fehler
|
Übersicht aktiver Fehlermeldungen
|
EINGÄNGE: Konfiguration programmierbarer Ein- und Ausgänge mit vielfältigen Optionen
|
Sprachenumschaltung – unterstützt auch Kyrillisch und Chinesisch
|
I/O-Diagnose inkl. Forcing-Funktion zur gezielten Ein-/Ausgangsprüfung, Statusabfragen und Live-Diagnose
|
Sprachtexte zur individuellen Anpassung von Bedientexten
|
System-Update-Funktion zur Softwareaktualisierung
|
Backup Funktion
|
SPS-Integration zur externen Steuerung und Datenkopplung
|
SPS-Integration zur externen Steuerung und Datenkopplung, I/O-Forcing, Statusabfragen und Live-Diagnose
|
Systemeinstellungen - Basis-Info
|
Netzwerk-Einstellungen
|
Arbeitsschritte-Verwalten, Kopieren, einfügen, löschen, Kommentare verwalten
|
Über dieses Fenster können Wickelprogramme aus verschiedenen Speicherquellen geöffnet werden: dem internen iSATA-Speicher, einem USB-Stick, einem Netzwerklaufwerk (FTP-Server) oder einem USB-Diskettenlaufwerk.
|
Da die Anzahl der gespeicherten Programme mit der Zeit zunimmt, erleichtert eine integrierte Suchfunktion die Auswahl. Durch Eingabe der ersten drei Zeichen wird die Programmliste automatisch gefiltert und auf passende Einträge eingeschränkt.
|
Das Speichern von Wickelprogrammen ist ebenfalls auf allen genannten Speichermedien möglich: internem iSATA-Speicher, USB-Stick, Netzwerk (FTP) und Diskettenlaufwerk.
|
🔧 Dynamische Arbeitslinien – RWC 011-1S / 2S
Das folgende Diagramm zeigt den Zusammenhang zwischen dem Wickelradius und der daraus resultierenden Drahtzugkraft unter verschiedenen Betriebsbedingungen der Wickelmaschine RWC 011-1S / 2S.
Mit zunehmendem Wickelradius – also je größer der Spulendurchmesser – nimmt die Kraft an der Wickelachse ab. Der physikalische Zusammenhang ist einfach:
Leistung = Drehmoment × Drehzahl
Da die Maschinenleistung in der Regel konstant bleibt, verringert sich bei steigender Drehzahl das verfügbare Drehmoment – und damit auch die übertragbare Drahtzugkraft.
⚙️ Übersicht Zahnriemensätze
Die Maschine verfügt über ein wechselbares Zahnriemensystem mit fünf Übersetzungen – von hohem Drehmoment bei niedriger Drehzahl bis zu hoher Geschwindigkeit mit reduziertem Drehmoment:
| Zahnriemensatz | Drehzahl (UpM) | Drehmoment (Nm) | Beschreibung |
|---|---|---|---|
| 0 | 750 | 7,6 | Höchstes Drehmoment – ideal für große Spulen und hohe Zugkräfte |
| 1 | 1500 | 3,8 | Ausgewogen – gute Kombination aus Drehmoment und Geschwindigkeit |
| 2 | 3000 | 1,9 | Direktantrieb 1:1 – Nenndrehzahl des Servomotors |
| 3 | 6000 | 0,95 | Hohe Geschwindigkeit – für leichtere Materialien |
| 4 | 12000 | 0,475 | High-Speed-Betrieb – für kleine Spulen mit feinem Draht |
📈 Interpretation des Diagramms
- Die farbigen Linien zeigen den Drahtzug [N] in Abhängigkeit vom Wickelradius [mm].
- Die linke Y-Achse ist logarithmisch skaliert, um kleine Zugkräfte deutlich darzustellen.
- Die rechte Y-Achse zeigt typische Drahtdurchmesser [mm] zur praxisnahen Orientierung.
- Je höher der Zahnriemensatz (z. B. Stufe 4), desto geringer das Drehmoment – ideal für feine Drähte bei hoher Geschwindigkeit.
🧩 Praxisnutzen
Diese Darstellung hilft bei der Auswahl des optimalen Zahnriemensatzes anhand folgender Kriterien:
- Verwendeter Drahttyp (z. B. fein oder stark)
- Erforderlicher Zugbereich (materialabhängig)
- Gewünschte Wickelgeschwindigkeit
- Größe der Spule bzw. Wickelradius
So lässt sich ein optimaler Kompromiss zwischen Kraft, Geschwindigkeit und Materialschonung erzielen – abgestimmt auf die Anforderungen der Anwendung.
🔎 Hinweis: Bei der RWC 011-2S mit zwei Spindeln halbiert sich das effektive Drehmoment pro Spindel. Die tatsächliche Drahtzugkraft ist zusätzlich abhängig von der eingestellten Drahtbremse und kann entsprechend variieren.
Innovation, Präzision und Flexibilität – die Wickelmaschine für anspruchsvolle Anwendungen
Die Kombination aus modernster Wickeltechnologie, hoher Präzision und anpassungsfähiger Steuerung ermöglicht ein breites Anwendungsspektrum – von der Einzelanfertigung bis hin zur automatisierten Serienproduktion.
Typische Einsatzbereiche:
Feine Flachdrahtwicklungen für Transformatoren und Leistungselektronik
Mikrowicklungen für Sensorik, Medizintechnik und Hörgeräte
Hochpräzise Wickelstrukturen für Spulen in Industrieelektronik

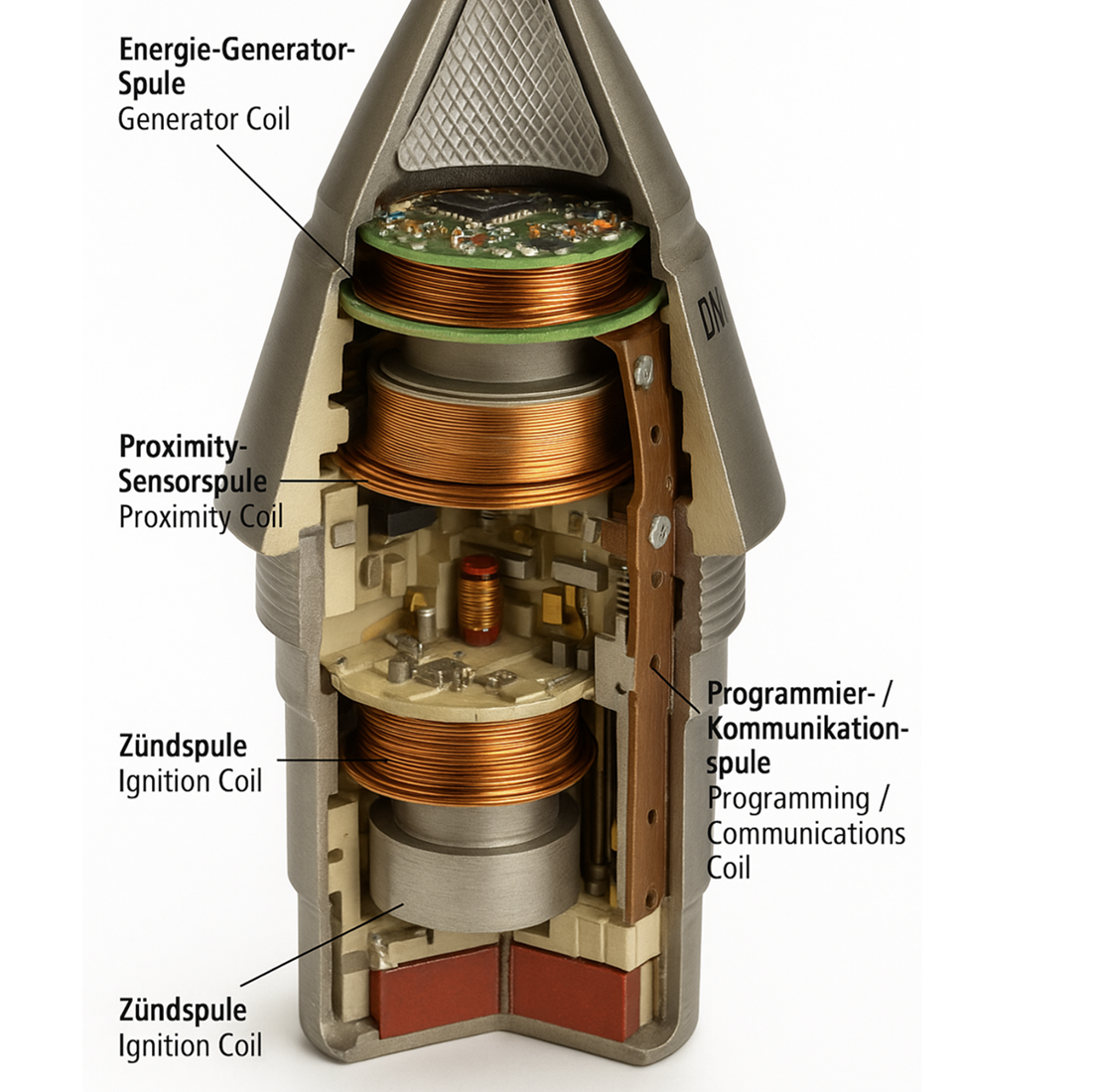

Spezialanwendungen im Bereich Forschung, Entwicklung, Rüstung und Musterbau
Die Wickelmaschine überzeugt durch:
flexible Parametrierung,
hohe Wiederholgenauigkeit,
eine intuitive Bedienoberfläche sowie
modulare Erweiterbarkeit für komplexe Anforderungen.
Somit lassen sich unterschiedlichste Wickelanwendungen realisieren – siehe Beispiele unten:

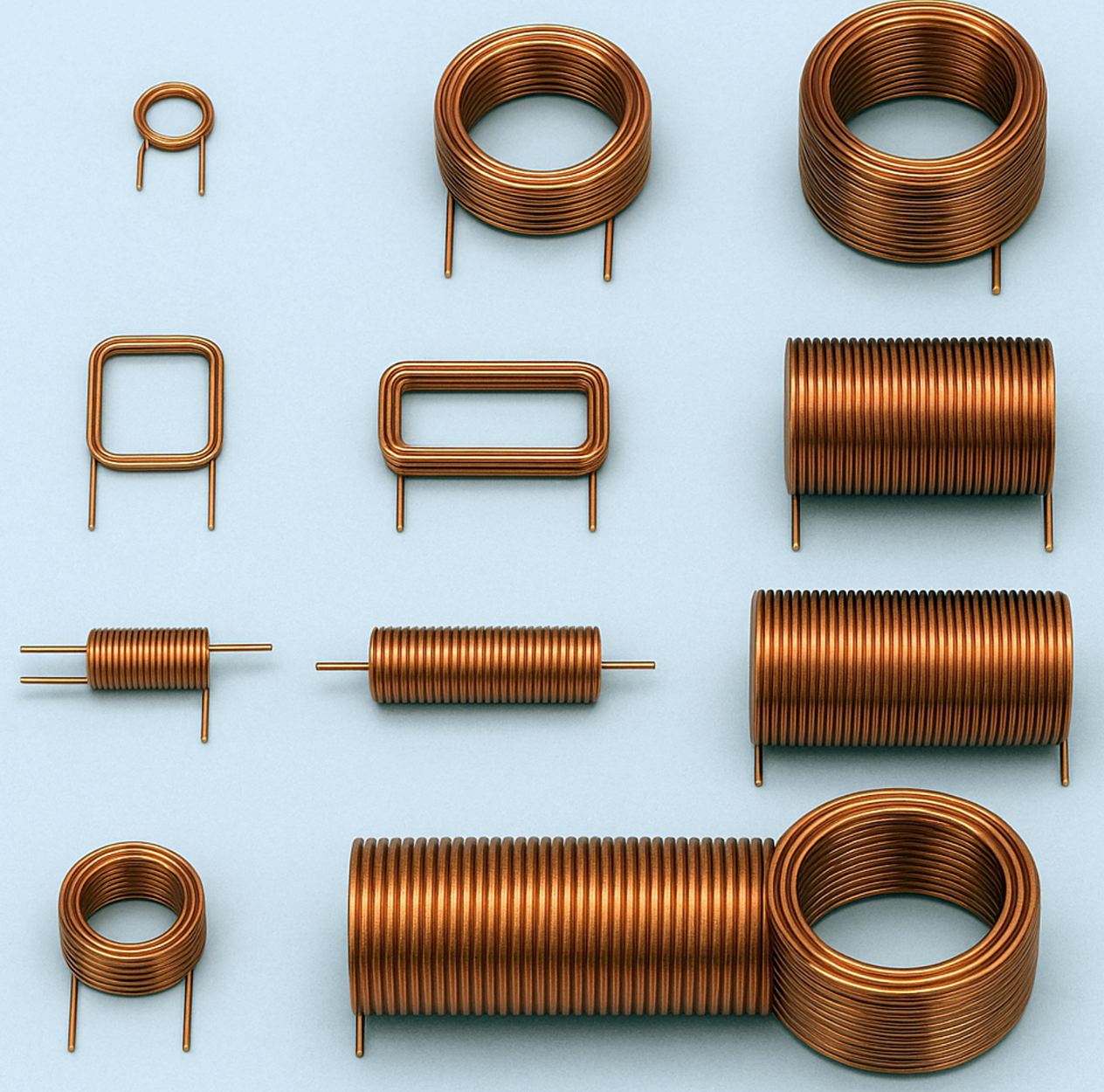

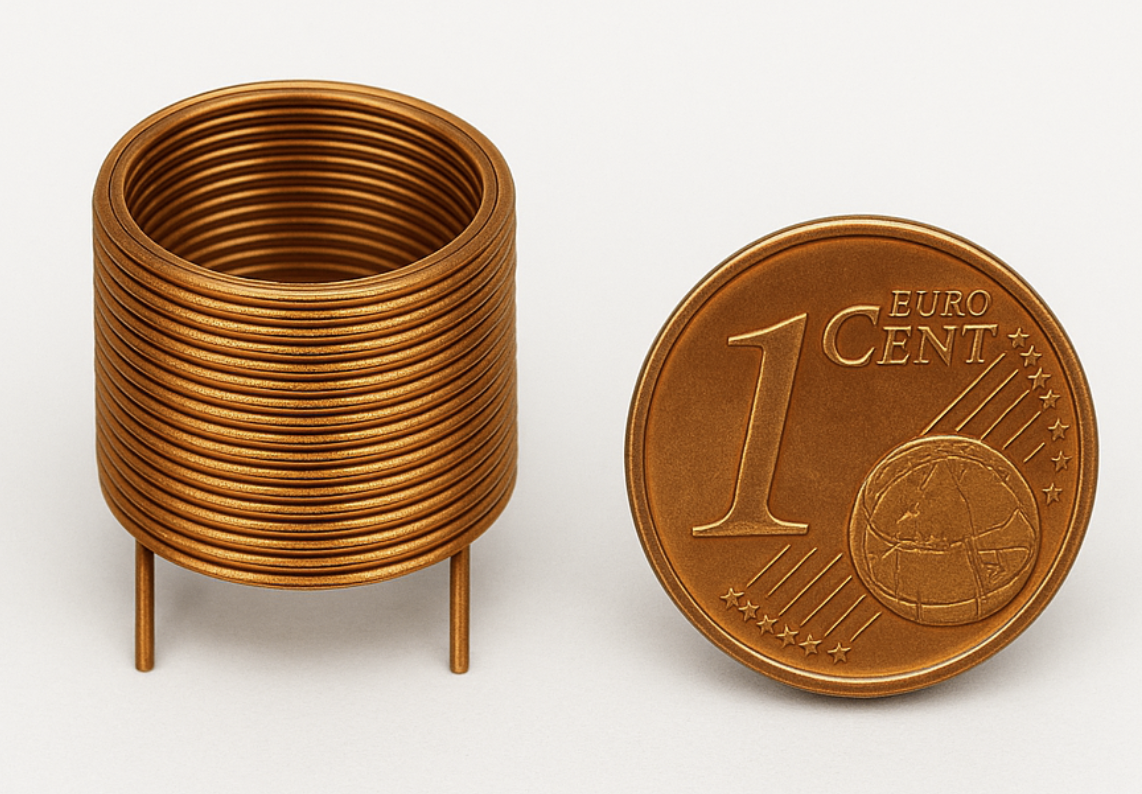

 Verschiedene Wickelanwendungen |

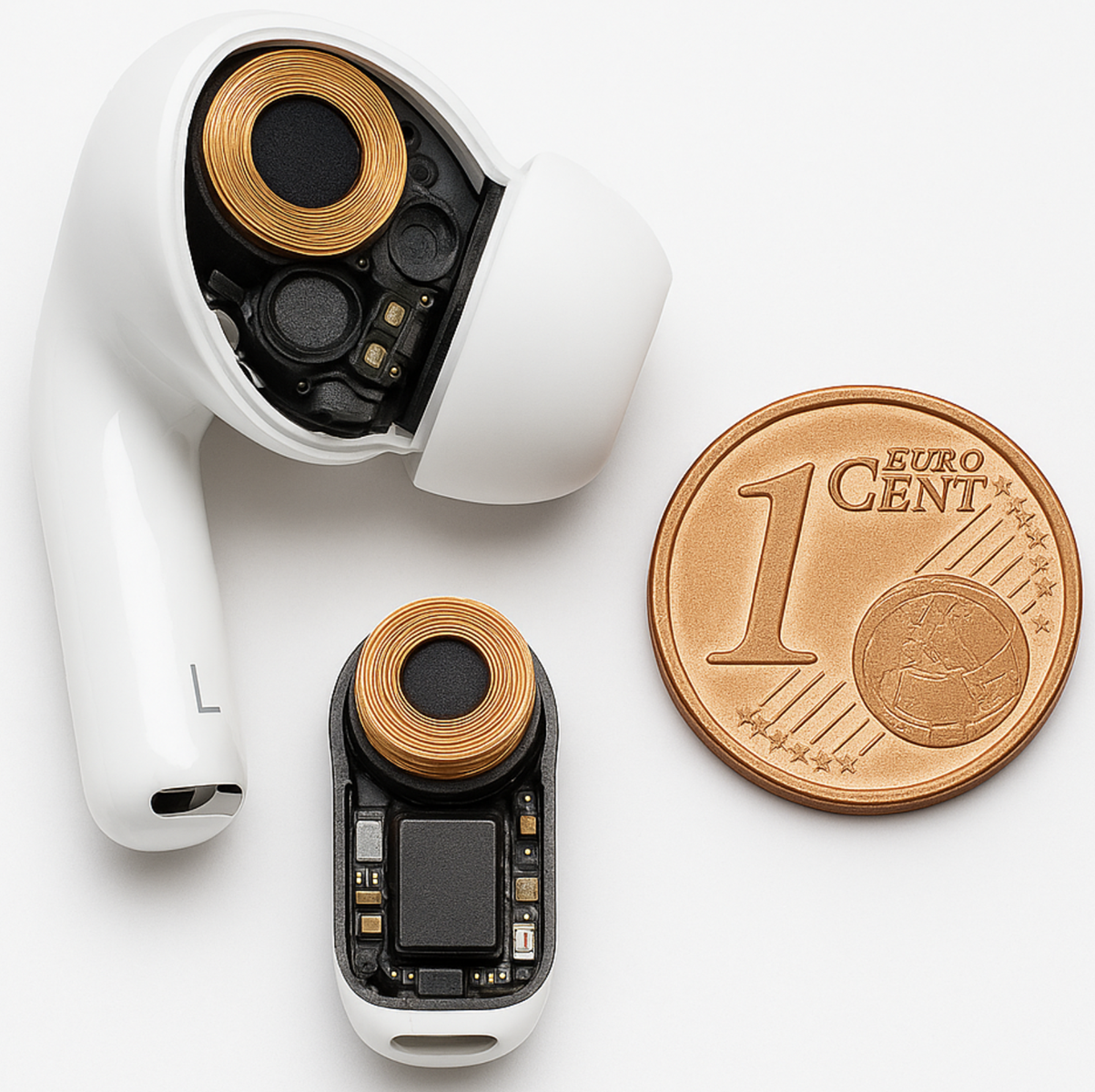

 Wickelanwendung, Beispiel AirPod Pro |

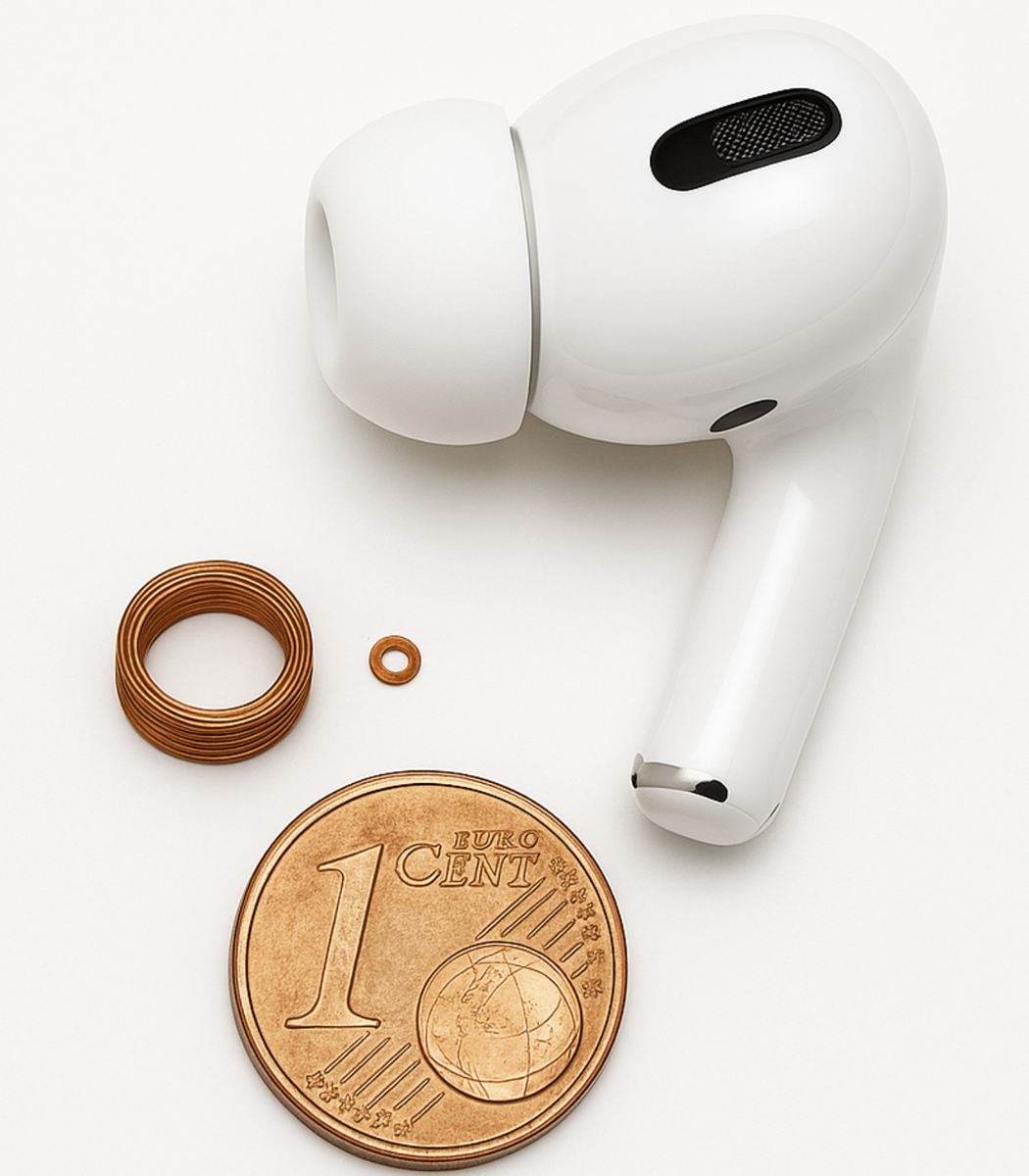

 Wickelanwendung, Beispiel AirPod Pro |

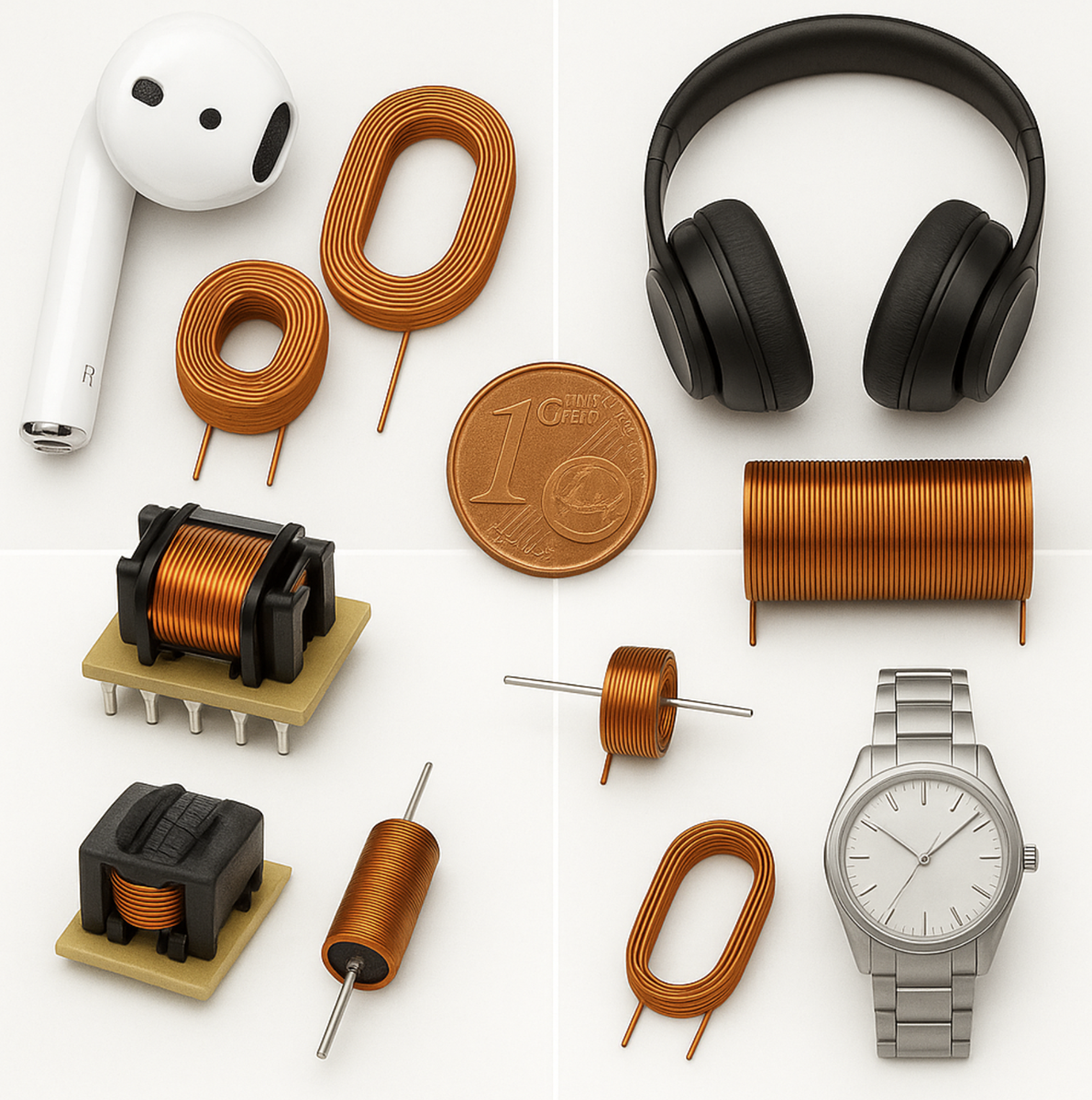

 Verschiedene Applikationen |
 Beispielanwendung, illustriert |

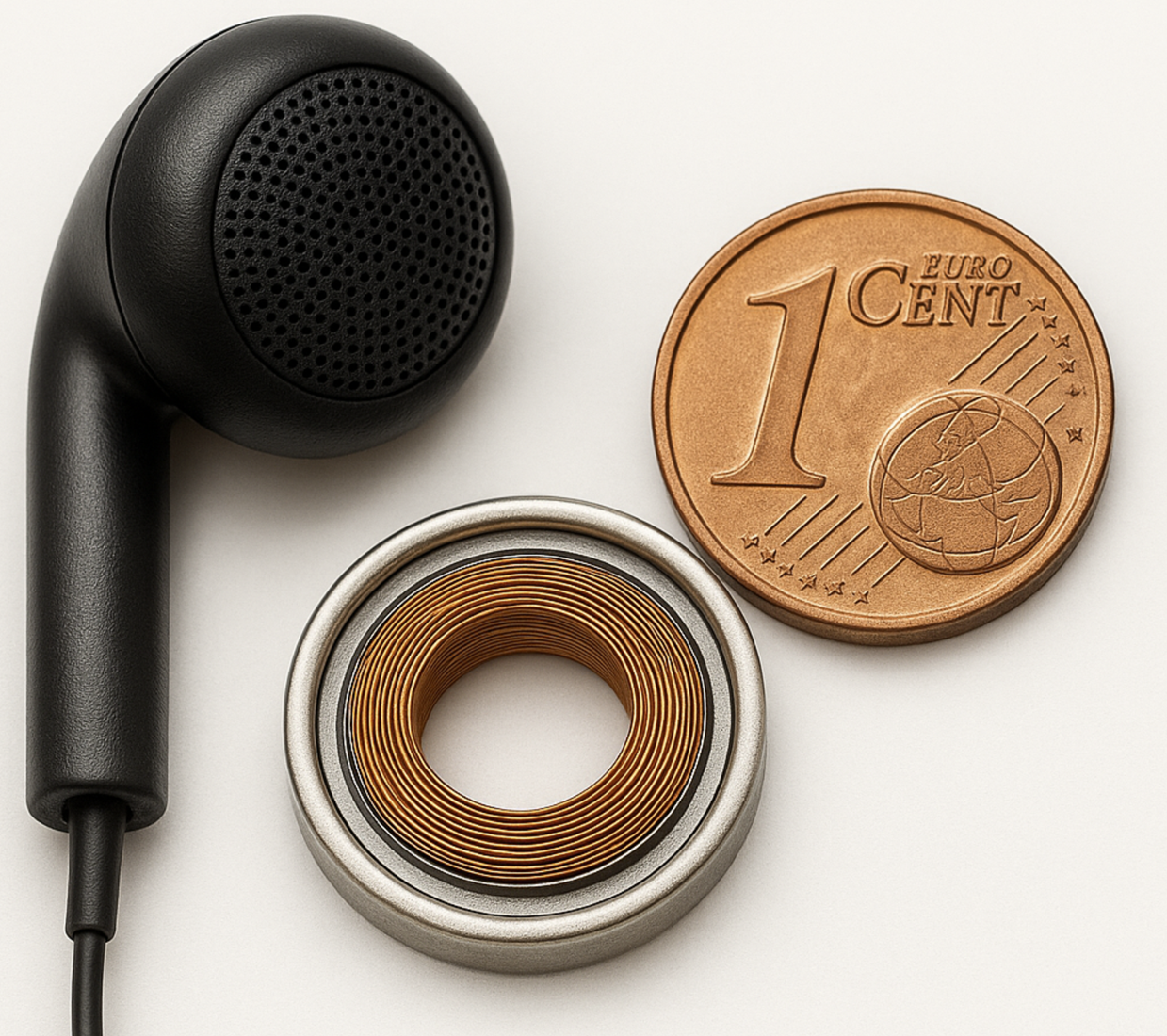

 Beispielanwendung, illustriert, Kopfhörer |
 Beispielanwendung |

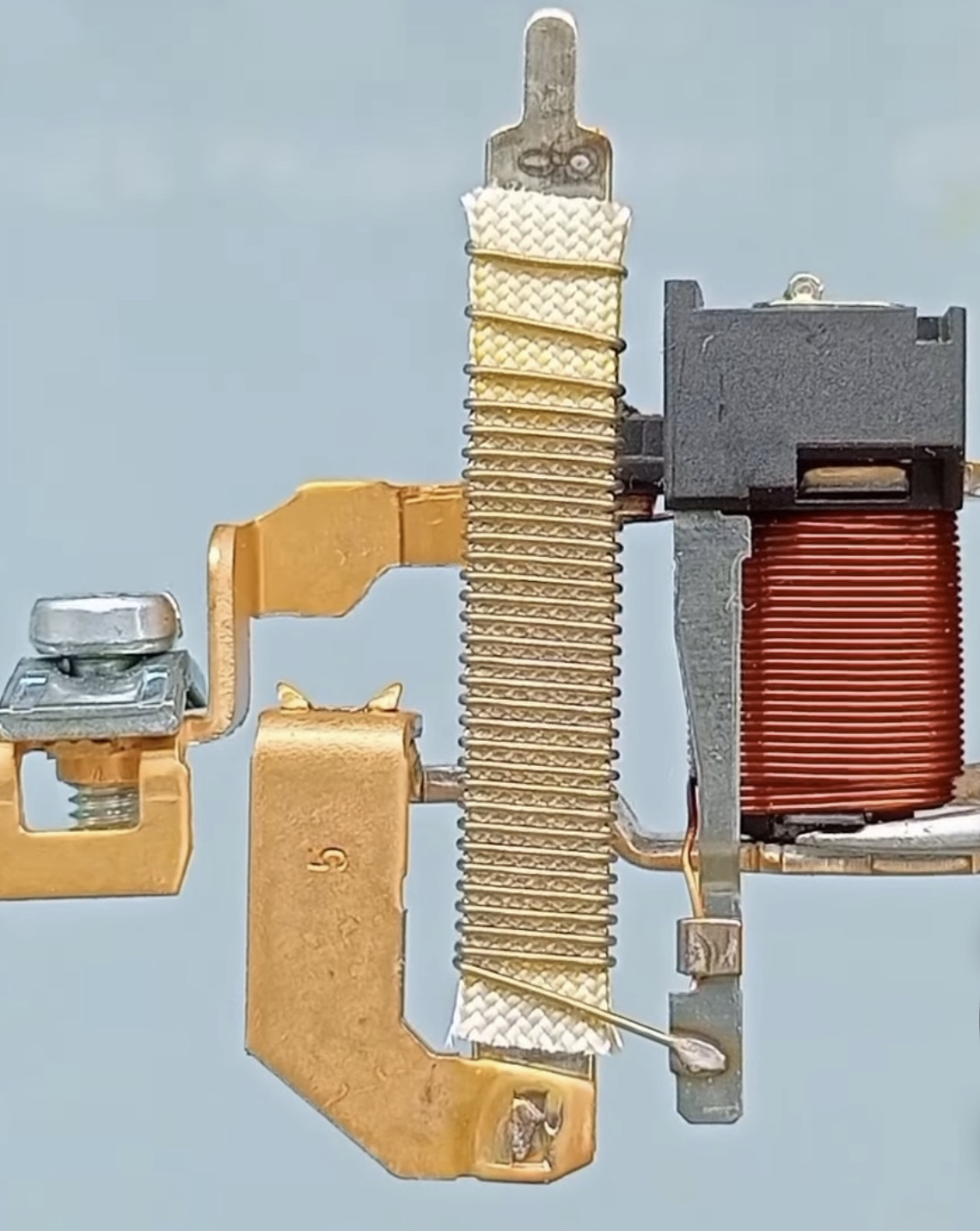

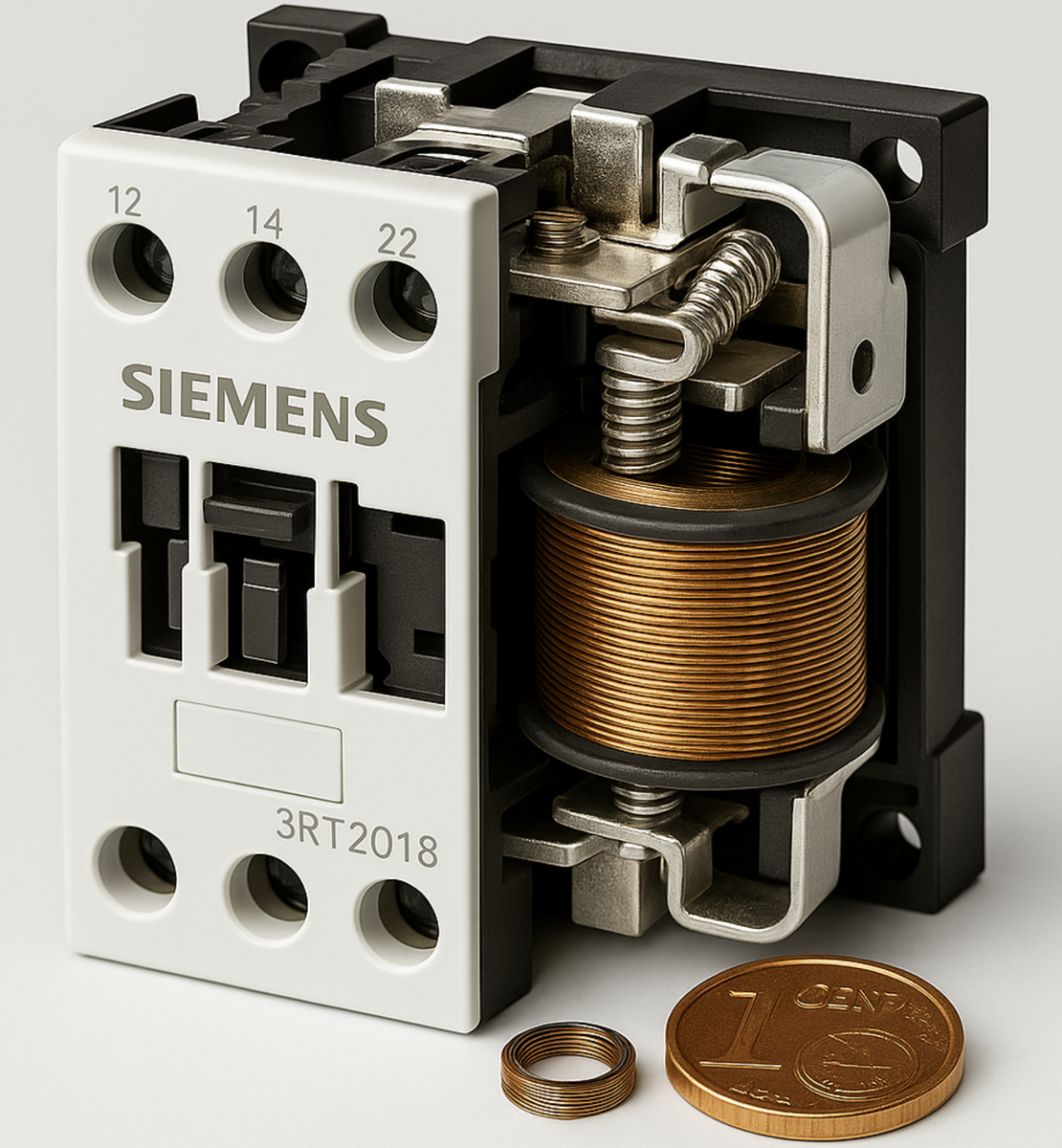

 Beispielanwendung, illustriert, Schütz |
