* Angaben können abweichen
** Optionale Ausstattung
*** Auf Anfrage erweiterbar
² Ca. 400 KB (500 Schritte inkl. Kommentare)
³ Gültig bei Spindeldrehzahl × Vorschub < 3600/min

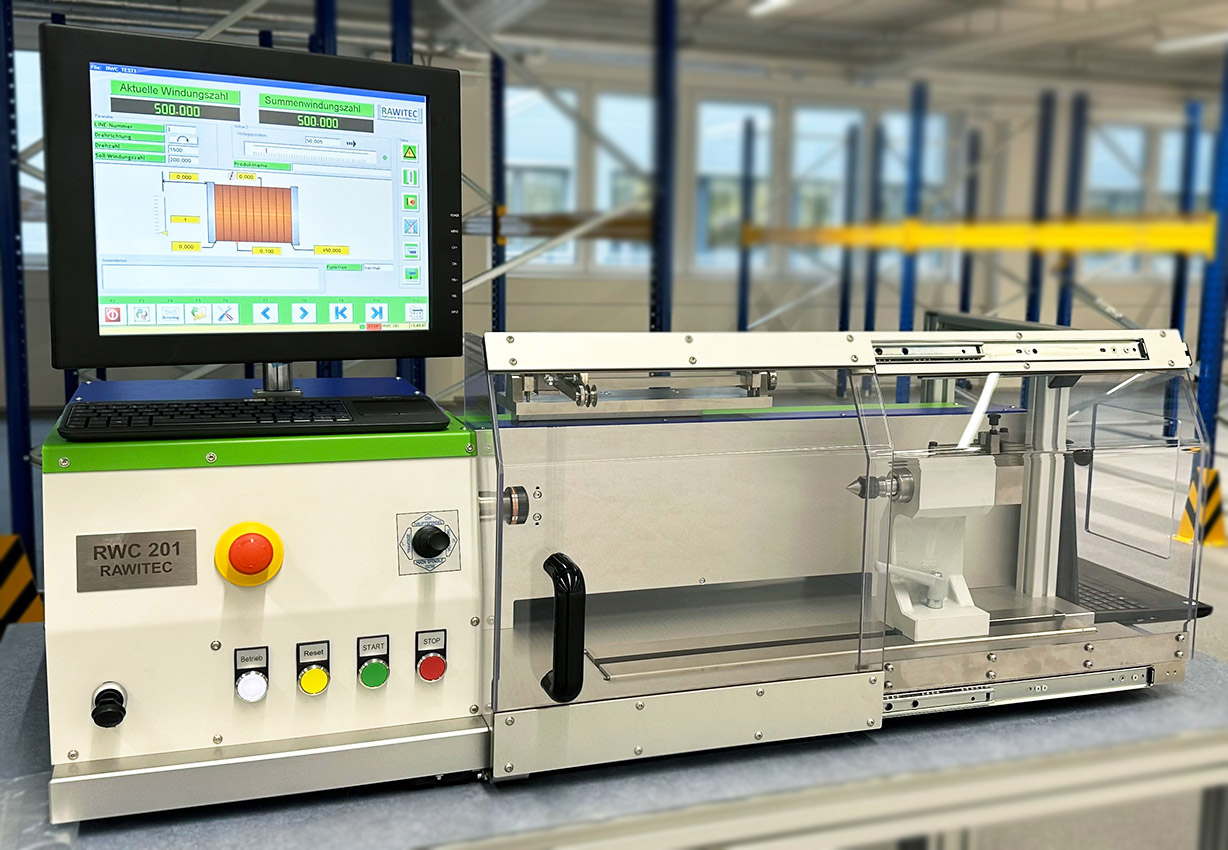

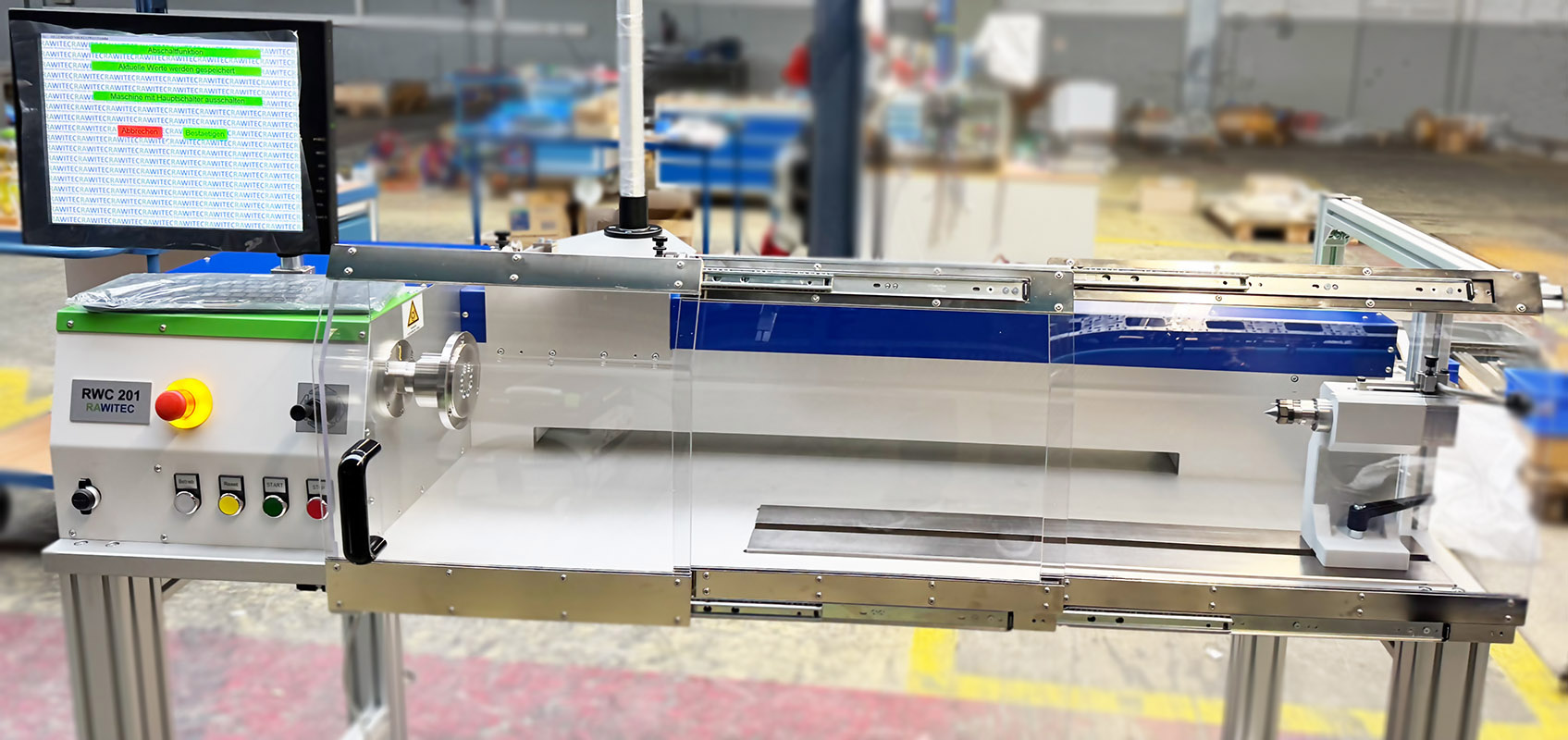

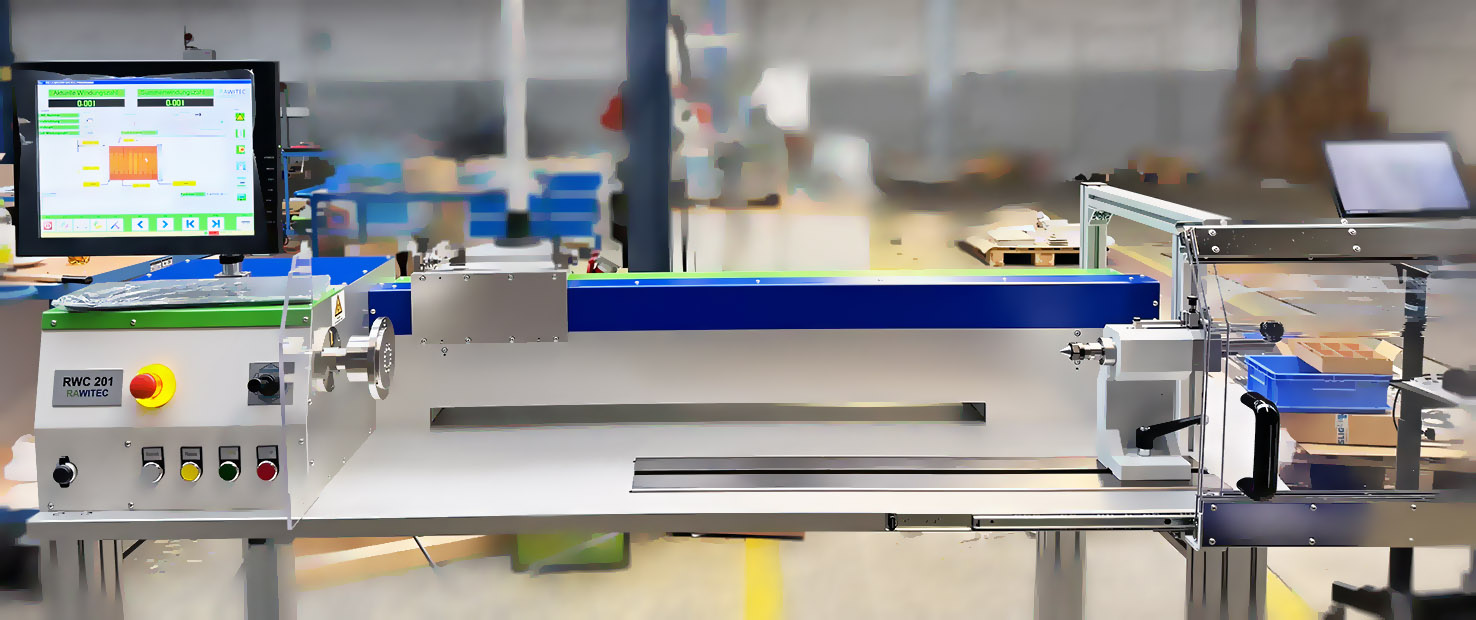

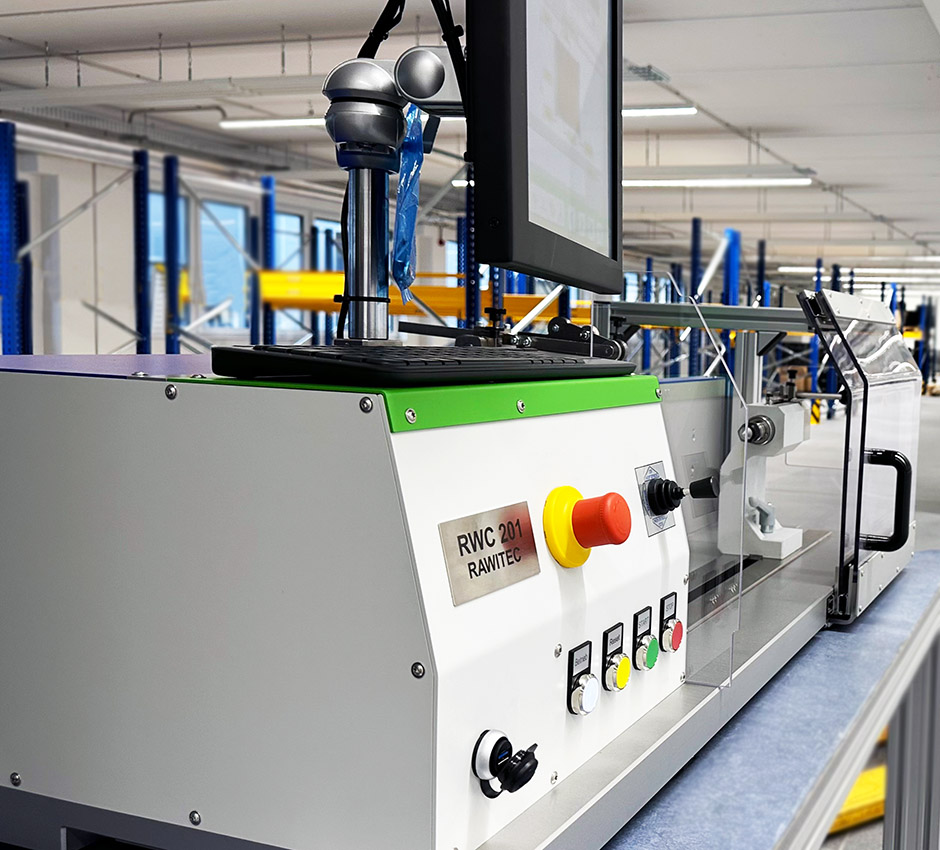

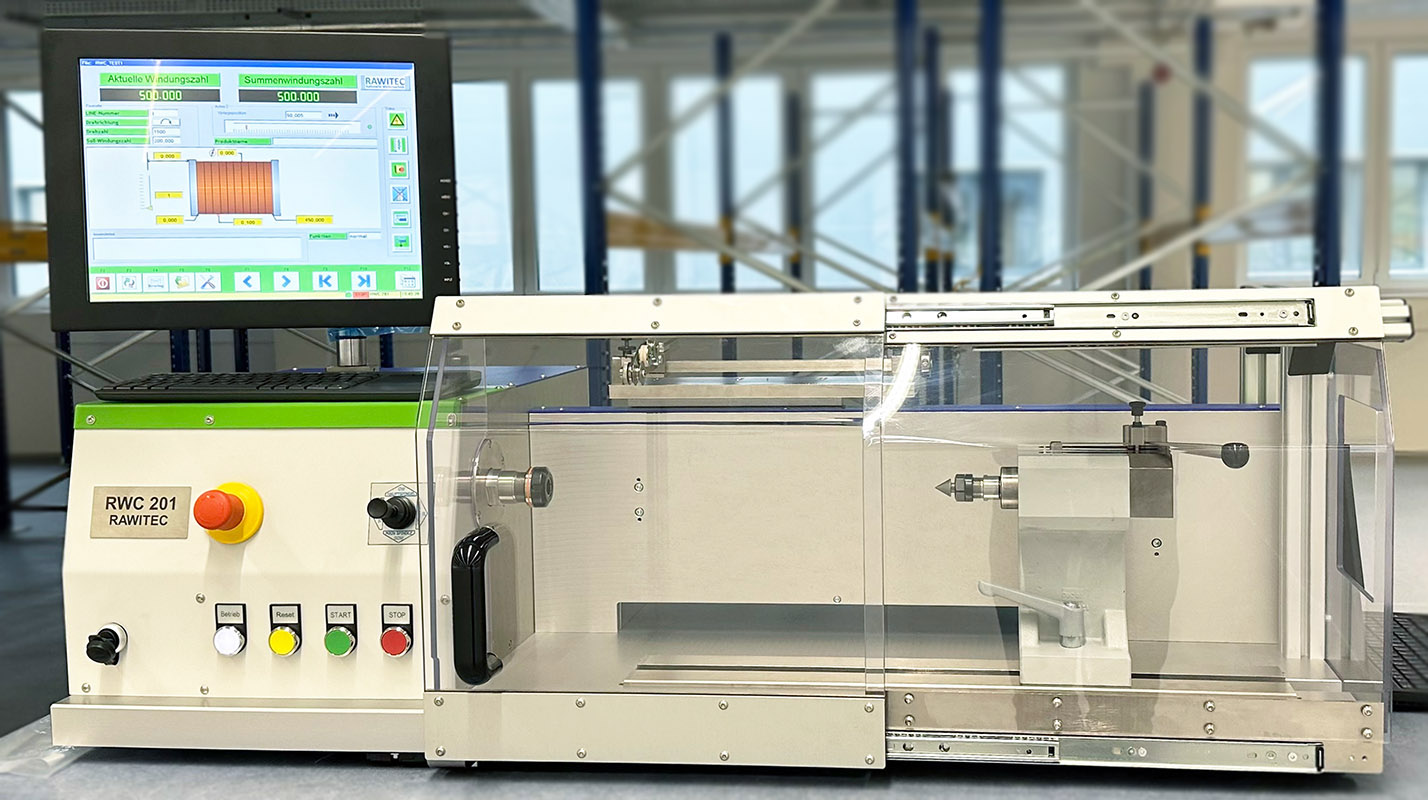

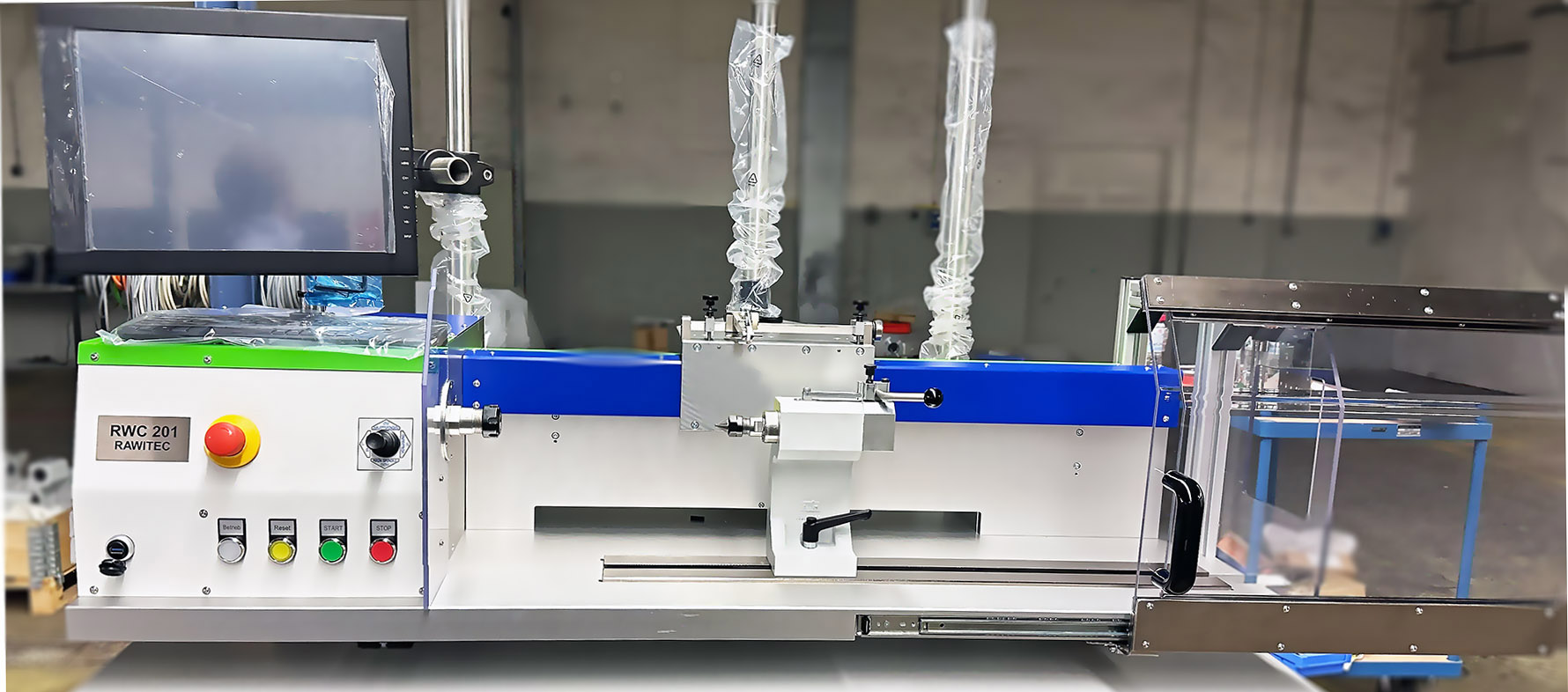

Intuitive Touch-Software für Wickelmaschinen – leistungsstark und vielseitig

Die Benutzeroberfläche wurde speziell für die einfache und effiziente Touch-Bedienung an Wickelmaschinen entwickelt.
Neben den grundlegenden Funktionen wie Öffnen, Schließen, Kopieren, Speichern, Löschen, Bearbeiten und Drucken
von Wickelprogrammen bietet die Software eine Vielzahl zusätzlicher Optionen.

Dazu zählen unter anderem:

• eine integrierte Sprachumschaltung für den internationalen Einsatz,

• umfangreiche Konfigurationsmöglichkeiten,

• servicerelevante Diagnosetools sowie

• Funktionen zur Systemoptimierung und Maschinenanpassung.

Dank ihrer klar strukturierten Oberfläche unterstützt die Software sowohl Bediener im Produktionsalltag als auch Fachpersonal bei der Maschinenkonfiguration.

Startseite der Software – zentrale Bedienoberfläche	Anzeige der Haupt-Wickelparameter sowie aktivierter Einrichtfunktionen	Anzeige der Haupt-Wickelparameter sowie Sonderfunktionen
Manuelle Funktionen	Programmierseite zur Eingabe aller relevanten Wickelparameter	Programmierseite zur Eingabe aller relevanten Wickelparameter, Beispiel rechte Wendepunkt Kopieren
Programmierseite zur Eingabe aller relevanten Wickelparameter	Programmierfunktionen & Steuerung, Erweiterung Wickelarten	Anzeige und Quittierung bereits korrigierter Fehler
Übersicht aktiver Fehlermeldungen	EINGÄNGE: Konfiguration programmierbarer Ein- und Ausgänge mit vielfältigen Optionen	Sprachenumschaltung – unterstützt auch Kyrillisch und Chinesisch
I/O-Diagnose inkl. Forcing-Funktion zur gezielten Ein-/Ausgangsprüfung, Statusabfragen und Live-Diagnose	Sprachtexte zur individuellen Anpassung von Bedientexten	System-Update-Funktion zur Softwareaktualisierung
Backup Funktion	SPS-Integration zur externen Steuerung und Datenkopplung	SPS-Integration zur externen Steuerung und Datenkopplung, I/O-Forcing, Statusabfragen und Live-Diagnose
Systemeinstellungen - Basis-Info	Netzwerk-Einstellungen	Arbeitsschritte-Verwalten, Kopieren, einfügen, löschen, Kommentare verwalten
Über dieses Fenster können Wickelprogramme aus verschiedenen Speicherquellen geöffnet werden: dem internen iSATA-Speicher, einem USB-Stick, einem Netzwerklaufwerk (FTP-Server) oder einem USB-Diskettenlaufwerk.	Da die Anzahl der gespeicherten Programme mit der Zeit zunimmt, erleichtert eine integrierte Suchfunktion die Auswahl. Durch Eingabe der ersten drei Zeichen wird die Programmliste automatisch gefiltert und auf passende Einträge eingeschränkt.	Das Speichern von Wickelprogrammen ist ebenfalls auf allen genannten Speichermedien möglich: internem iSATA-Speicher, USB-Stick, Netzwerk (FTP) und Diskettenlaufwerk.

❮ ❯

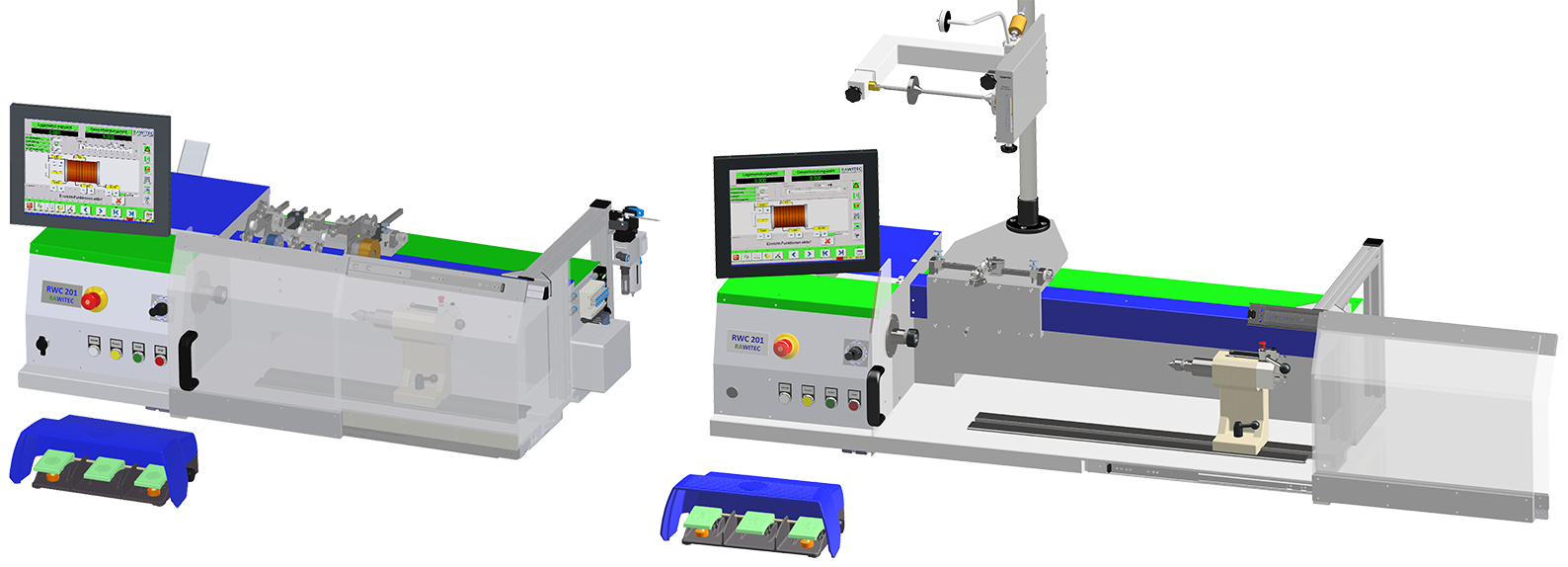

🔧 Dynamische Arbeitslinien – RWC 201

Das nebenstehende Diagramm zeigt den Zusammenhang zwischen dem Wickelradius und der daraus resultierenden Drahtzugkraft bei verschiedenen Betriebszuständen der Wickelmaschine RWC 201.

Mit zunehmendem Wickelradius – also je größer der Spulendurchmesser – nimmt die Kraft an der Wickelachse ab. Der physikalische Zusammenhang ist einfach:

Leistung = Drehmoment × Drehzahl

Da die Maschinenleistung konstant bleibt, reduziert sich das Drehmoment bei steigender Drehzahl – und damit auch die mögliche Drahtzugkraft.

⚙️ Übersicht Zahnriemensätze – RWC 201

Die Maschine RWC 201 ist mit einem wechselbaren Zahnriemensystem ausgestattet. Die vier verfügbaren Übersetzungen ermöglichen die Anpassung an verschiedene Anforderungen hinsichtlich Drehmoment und Drehzahl:

📈 Interpretation des Diagramms

• Die farbigen Linien repräsentieren den Drahtzug [N] in Abhängigkeit vom Wickelradius [mm] für die Modelle RWC 201-250 und RWC 201-450/650.
• Die linke Y-Achse ist logarithmisch skaliert, um sowohl geringe als auch hohe Zugkräfte sichtbar darzustellen.
• Die rechte Y-Achse zeigt typische Drahtdurchmesser [mm] als Orientierung für die Drahtwahl.
• Je höher die Übersetzung (z. B. Zahnriemensatz 3 bei 6000 UpM), desto geringer ist das Drehmoment – geeignet für filigrane Wickelaufgaben bei hoher Geschwindigkeit.

🧩 Praxisnutzen

Diese grafische Darstellung erleichtert die Entscheidung bei der Wahl des passenden Antriebs:

• Abstimmung auf Drahtstärke (z. B. 0,25 mm vs. 3,0 mm)
• Berücksichtigung des benötigten Zugbereichs
• Abhängig von der gewünschten Wickelgeschwindigkeit
• Optimiert für den jeweiligen Spulendurchmesser

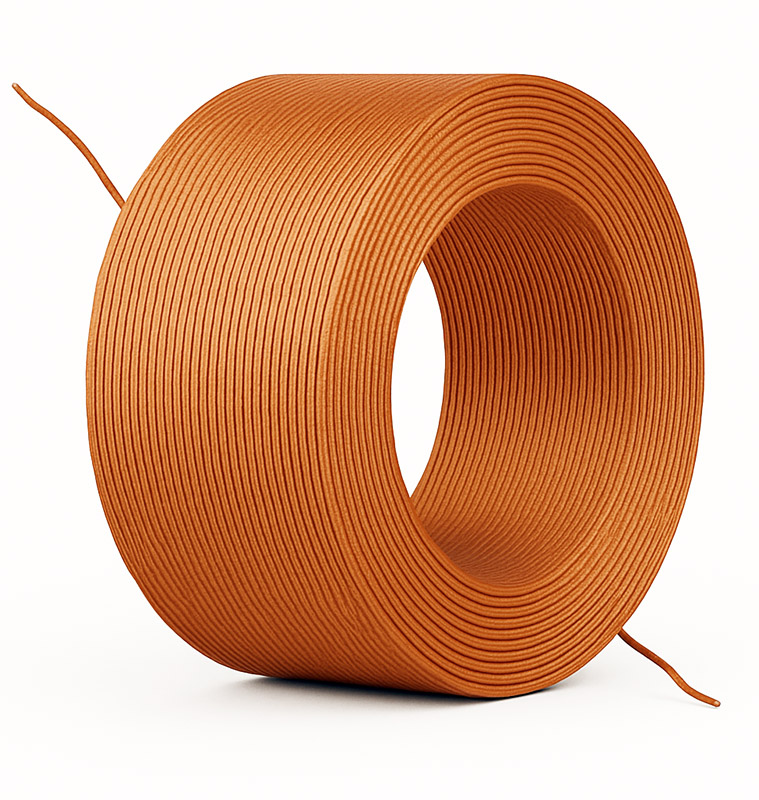

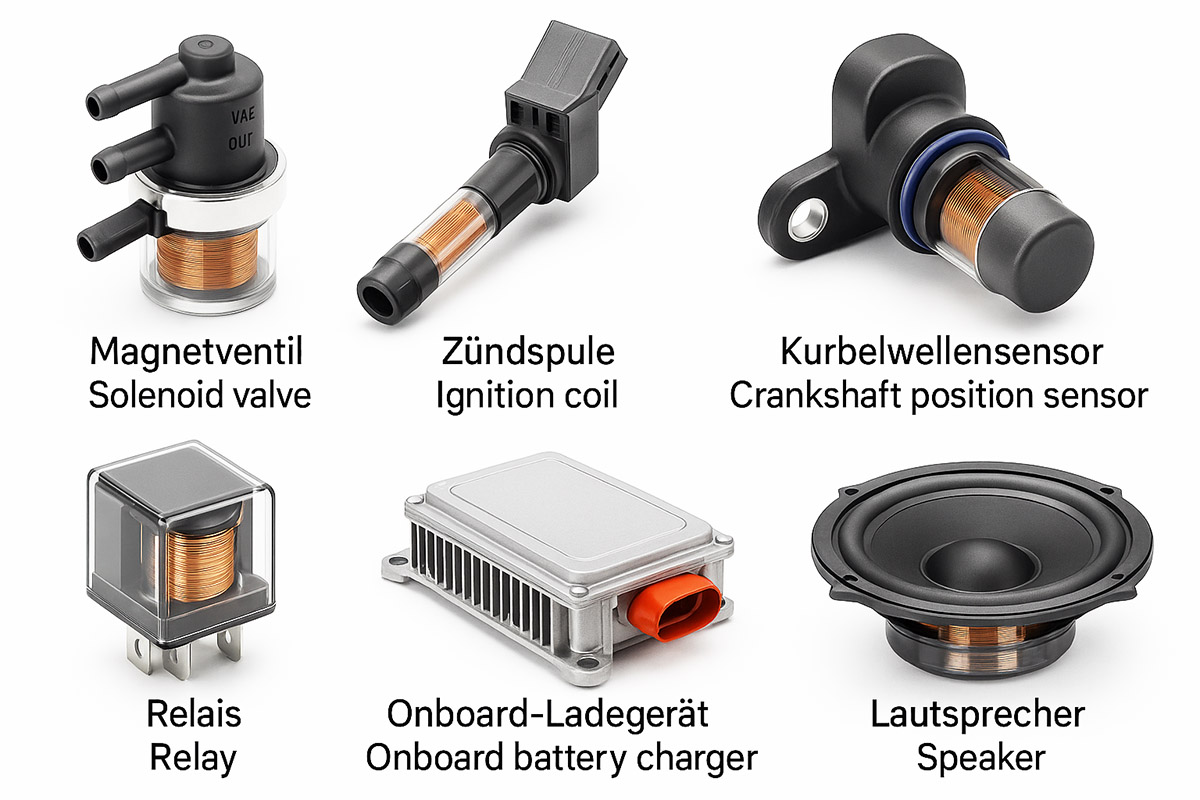

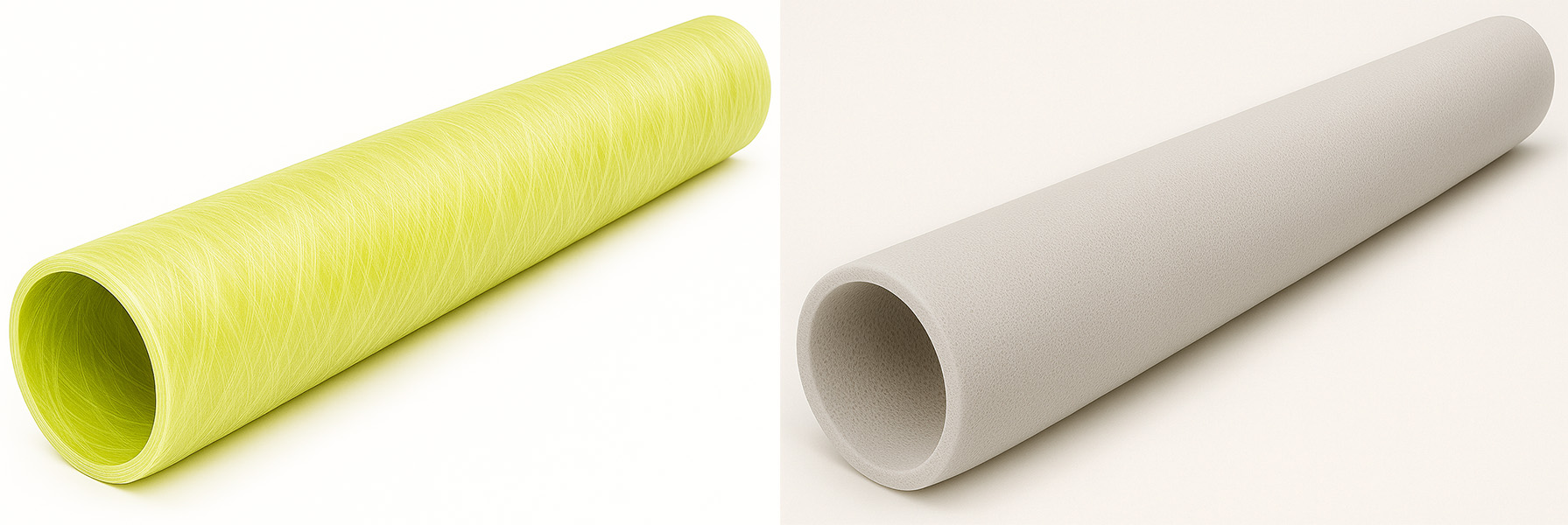

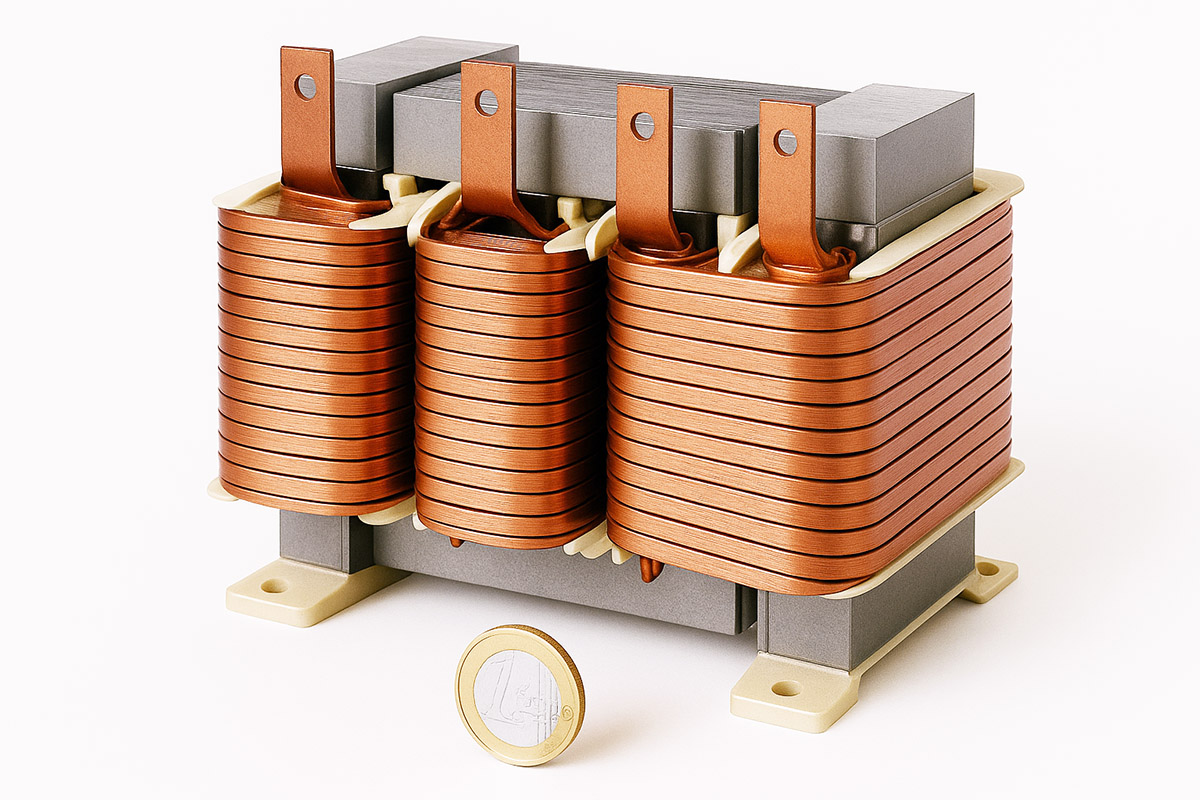

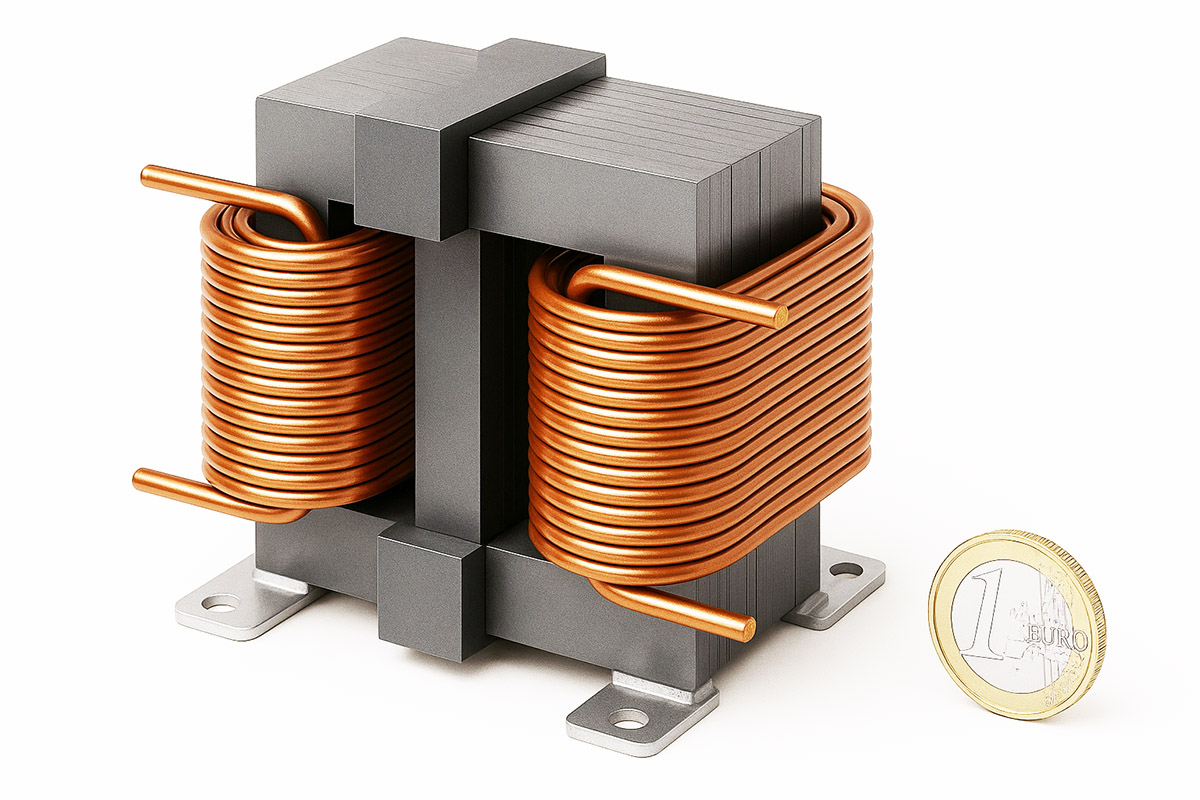

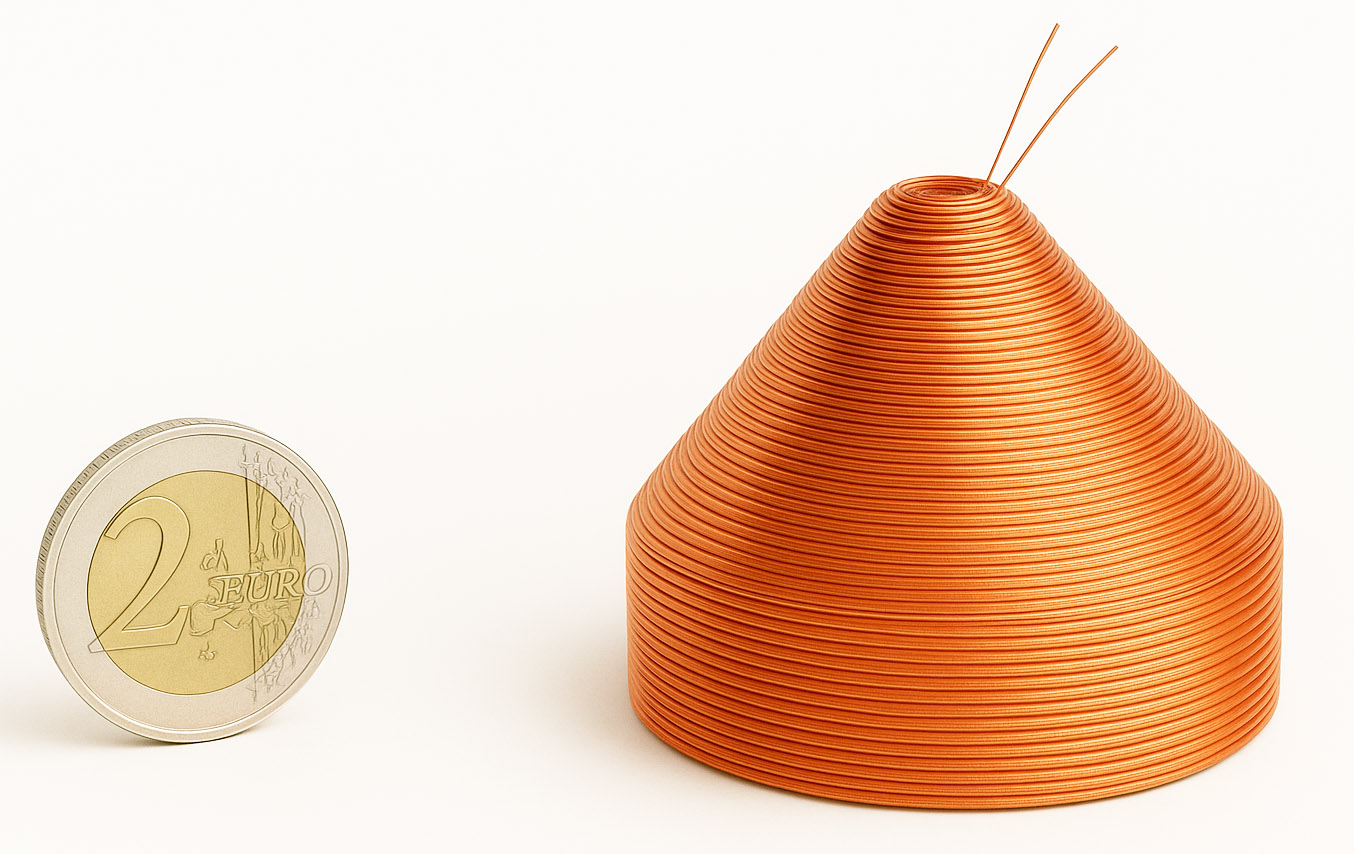

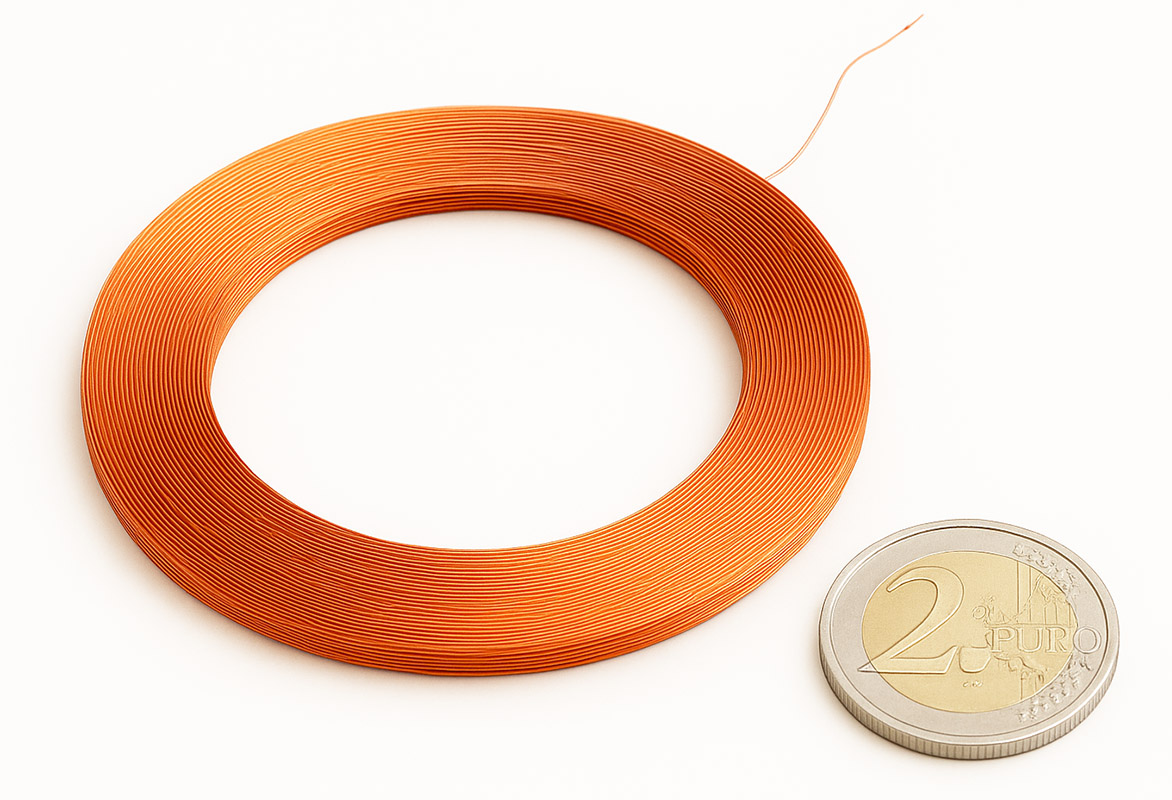

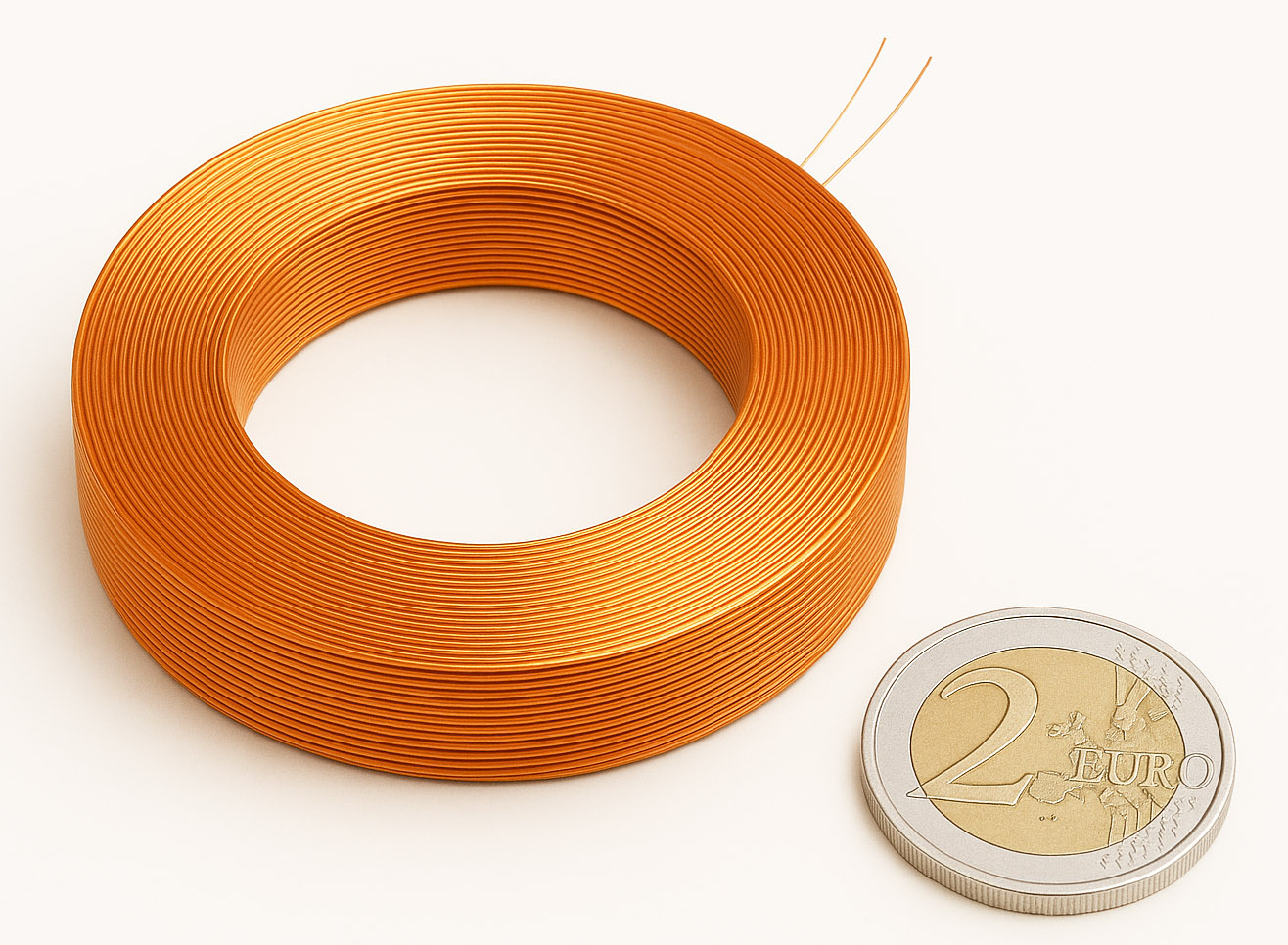

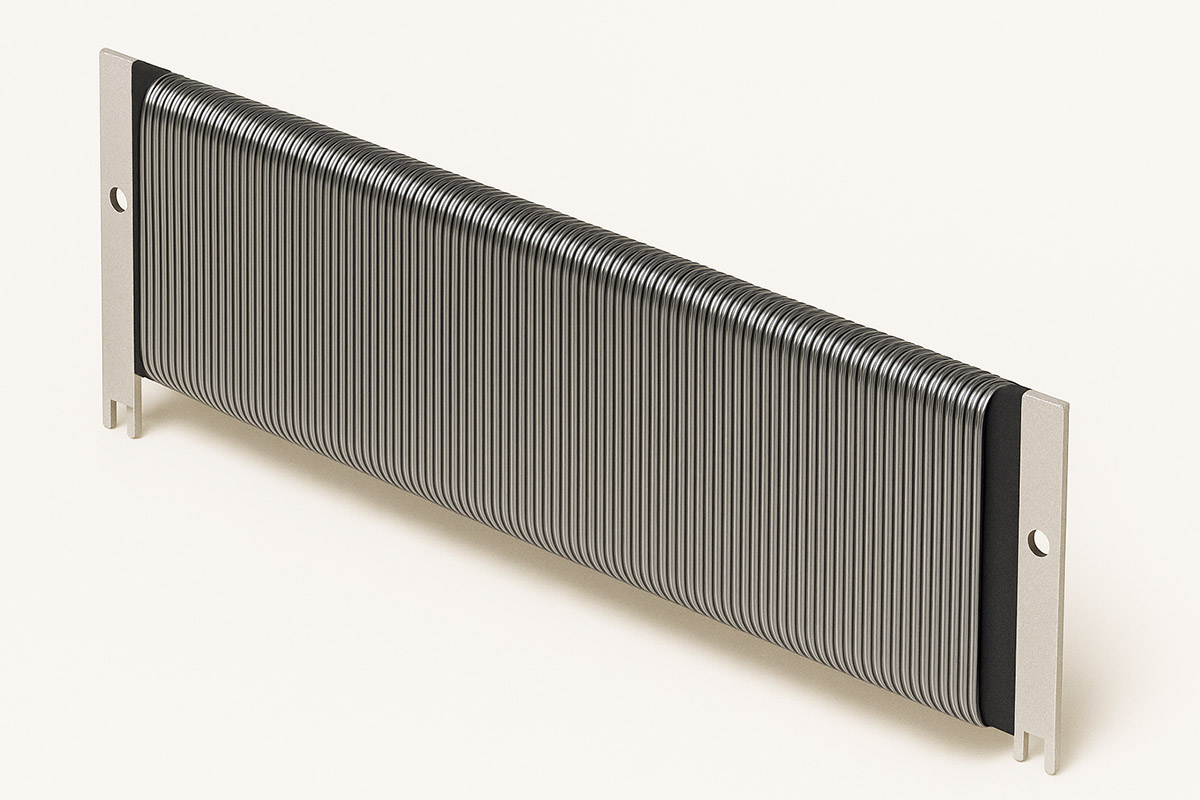

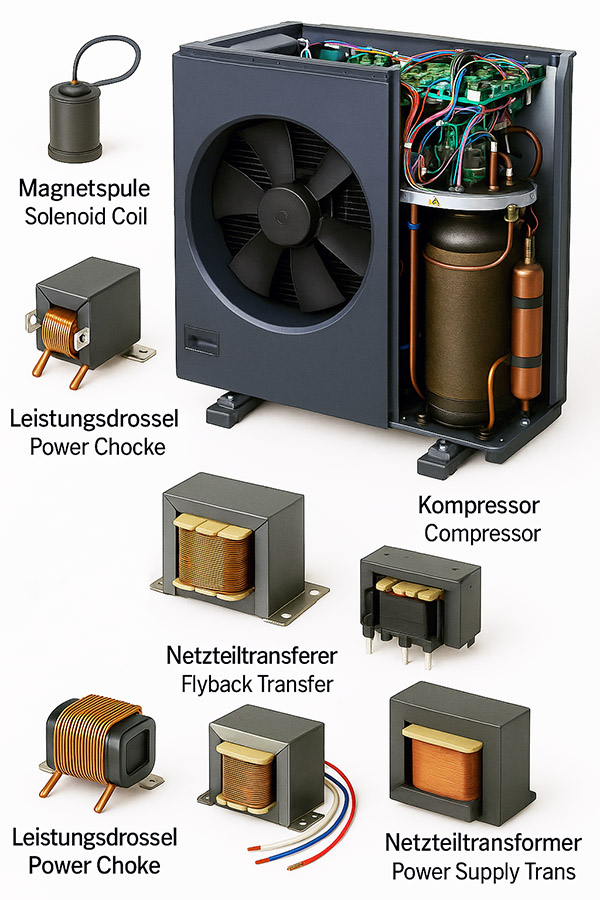

Die RWC 201 kann so optimal auf unterschiedliche Anwendungen in der Sensor- und Transformatorenfertigung abgestimmt werden.

🔎 Hinweis: Bei der RWC 201 mit zwei Spindeln halbiert sich das effektive Drehmoment pro Spindel. Die tatsächliche Drahtzugkraft hängt zusätzlich von der Drahtbremse ab und kann entsprechend variieren.
