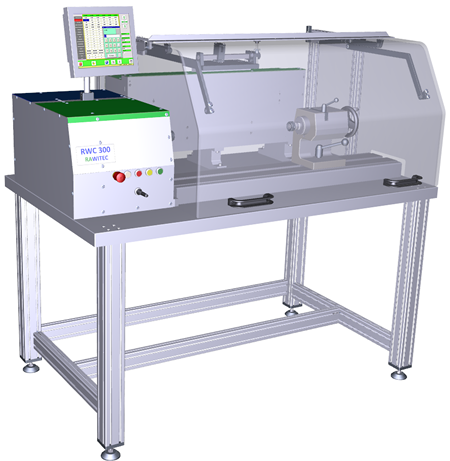

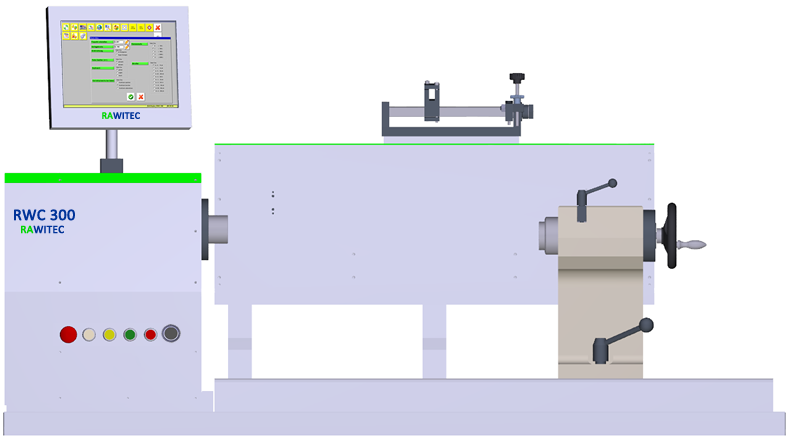

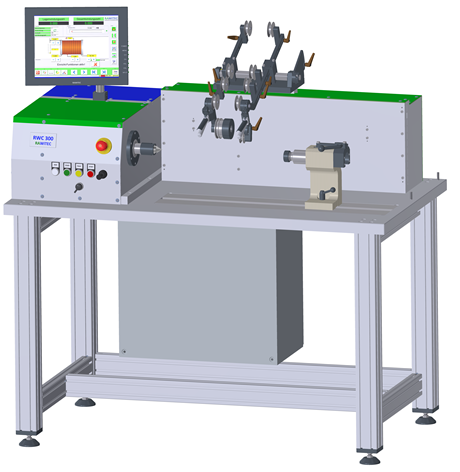

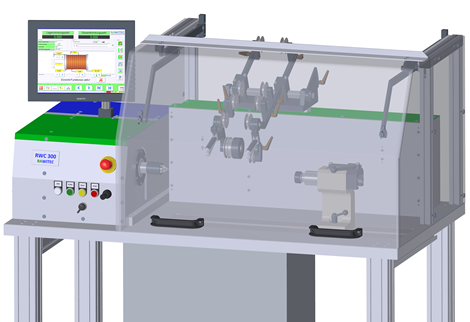

RWC 300 - V und S

Die RWC 300 ist geeignet für mittlere und große Spulen, die mit starken Drähte sowie Flachkupfer bewickelt werden.
Die Maschine kann mit verschiedene Verlegeeinheiten (500, 750 und 1000 mm) und Spitzenhöhe geliefert werden.

Qualität und Flexibilität = hohen Kundennutzen.
• Einfache Programmierung
• Externe Programmerstellung möglich mit Excel und WiDaMa (Wickelmaschinen Daten Management)
• Zentrale Programmverwaltung auf Datei-Server.
• Alle Wickelparameter sind programmierbar und erweiterbar.
• Programmierbare Wickelarten.
• Ein Arbeitsschritt enthält alle Parameter für eine Wicklung.
• Korrekturen der programmierten Parameter bei laufender Maschinen mit verschiedene Funktionen.


Die Geschwindigkeit und das Drehmoment der Maschine kann sehr einfach durch die Riemen- und Zahnräderwechsel geändert werden.
Übertragung der Wickelprogramme erfolgt via USB und LAN Schnittstelle.
Integrierter Flash Speicher dient auch als Wickelprogramm- und Parameter-Datenträger.
Wickelprogramme und Parameter können direkt an der Steuerung  erstellt und bearbeitet werden, geschützt durch verschiedenen Passwort-Stufen.
Wickelprogramme  können auf einem externen Computer mit Excel erstellt und an die Steuerung via USB oder LAN übertragen werden.
RWC Maschinen haben standardmäßig einen 15“ Touchscreen mit Bedieneroberfläche, die einfach und leicht verständlich ist.
RWC Maschinen  haben eine leistungsfähiges Steuerung/Echtzeitbetriebssystem, das  modular erweiterbar ist.


Qualität Made in Germany

Technische Daten
Maschinentypen RWC300-S * RWC300-V *
Drahtbereich mm 0,01 - 5,00 0,01 - 6,00
Verlegebreite mm 500 / 750 mm * 750 / 1000 mm *
Aufspannlänge mm 900 / 1150 mm * 1150 / 1400 mm *
max. Verschub- Verlegung mm 99,99 /Spindel-Umdrehung ³ 99,99 /Spindel-Umdrehung ³
Riemenübersetzung Variante 1 / 0 - 3 Variante 2 / 0 - 2
Riemenstufe 0 - Drehzahl UpM max 750 max. 750
Riemenstufe 0 - Drehmoment Nm max. 50,4 max. 64,0
Riemenstufe 1 - Drehzahl UpM max 1500 max. 1500
Riemenstufe 1 - Drehmoment Nm max. 25,2 mas. 32,0
Riemenstufe 2 - Drehzahl UpM max 3000 max. 3000
Riemenstufe 2 - Drehmoment Nm max. 12,6 max. 16,0
Riemenstufe 3 - Drehzahl UpM max 6000
Riemenstufe 3 - Drehmoment Nm max. 6,3
Spindel-/Reistock Spitzehhöhe mm 250  * 250  *
Wickeldurchmesser mm 500  * 500  *
Steuerung Industrie-PC mit Single-Core-Prozessor, Dual-Core-Prozessor **
Sprachen DE, EN, IT, FR, ES, CS, HU, SU, RU, PL, NL
Anschlüsse 2x USB2.0, 1x Ethernet (RJ45) 100M, 2x Seriell (RS232), 1x VGA, 1x Fußbediengerät, Digitale I/O, 2x PS2
BS Robustes-Echtzeitbetriebssystem
Datensicherung / Update via USB und Ethernet
Druckeranschluss (Optional) USB/Parallel **
Digitale-Analoge I/O (Optional) erweiterbar ***
Display 15" Touch-Screen (Metallgehäuse) Standard *, 12.1''  IP65 Touch-Monitor **,  15'' IP65 Touch-Monitor **
Tastatur USB Wireless Keyboard 2,4 GHz **
Datenträger Flash Speicher / SATA-DOM, Lokal  ca. 5.000 Wickelprogramme², Netzwerk ca.20.000 Wickelprogramme ***
Erweiterungen Programmierbares SPS-Interface zum Ansteuern externer Komponenten möglich (Integriert) **
Joystick Teachfunktion / Spindel im CW/CCW und Verlegeeinheit (Links und rechts) manuell verfahren
Anschlusswerte kVA 5,1 5,8
Maschinenabmaße B x L x H   850  x  1650  x  750 850  x  1810  x  750 850  x  2070  x  750
Stromversorgung   3x400V - 50Hz / 16 A
Gewicht

* Anderen Abmessungen möglich, Änderungen vorbehalten!

 ** Optional, auf Anfrage

 *** Erweiterbar auf Anfrage

   ² Bei mittlerer Größe von ca. 400 Kilobyte (ca. 500 Schritte) Inkl. Kommentare

³ Dabei gilt Produkt aus Drehzahl Hauptspindel x Vorschub < 3600/min

Vielseitige Touchsoftware für Wickelmaschinen.

Die Benutzeroberfläche wurde auf  einfache Touchbedienung für Wickelmaschinen optimiert und stellt neben Basisfunktionalitäten wie Wickelprogramme Öffnen/Schließen/Kopieren/Speichern/Löschen/Editieren/Drucken, auch Sprachenumschaltung und zusätzliche Funktionalitäten aus dem Bereich, Konfiguration, Service und Systemoptimierung zur Verfügung.




Haupt-Wickelparameter

Haupt-Wickelparameter


Maschinen-Einstellungen

IO-Config-Forcen


Fehler-Meldungen

Fehler-Korrektur


Sprachen-Umschaltung

SYSTEM-UPDATE
.
Möchten Sie noch mehr Bilder von Bedienoberfläche haben, dann Sprechen Sie uns an:
Kontakt

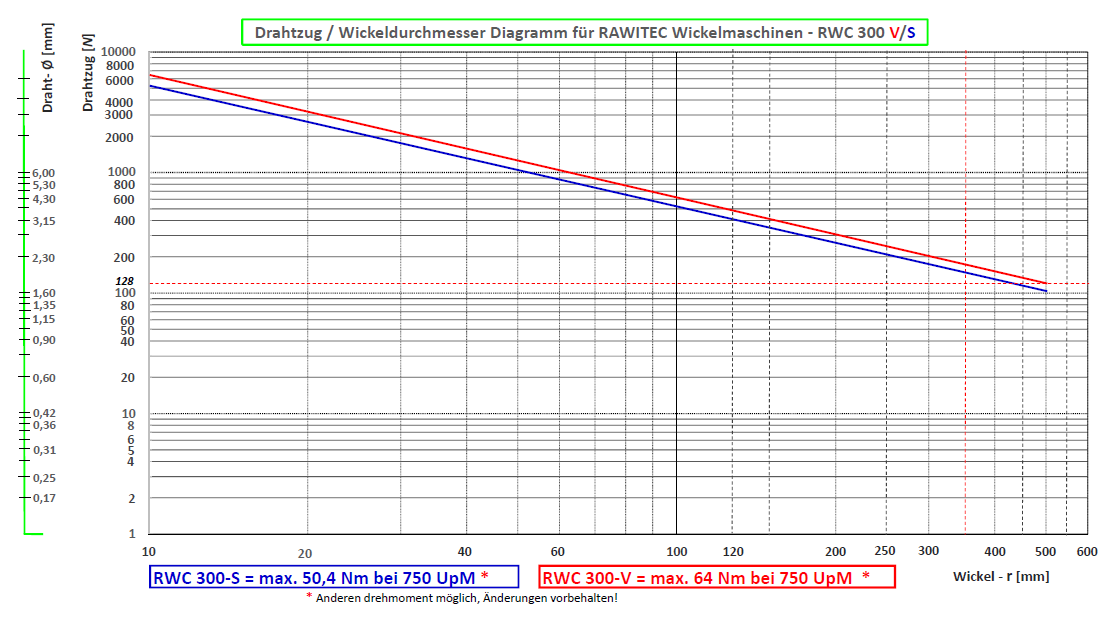

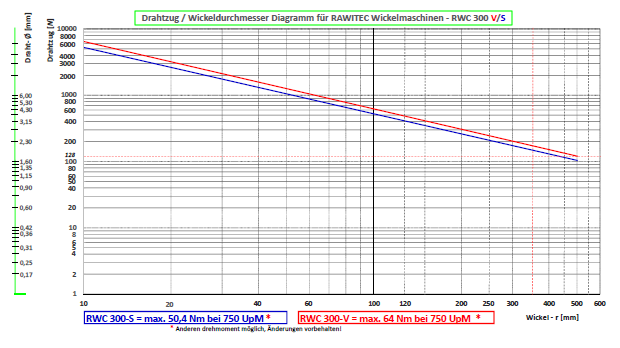

RWC 300 - Maschinen Diagramm
