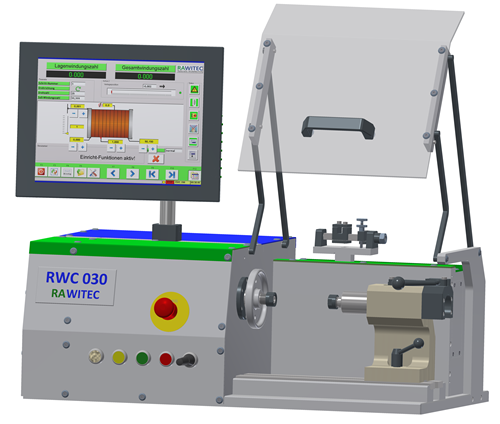

RWC 030-100

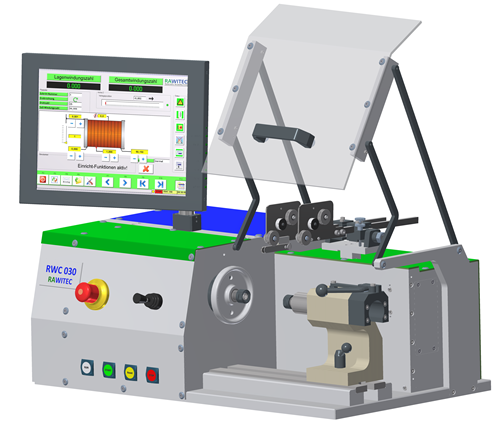

RWC 030-200

Beschreibung
Datenblatt
Bedienung

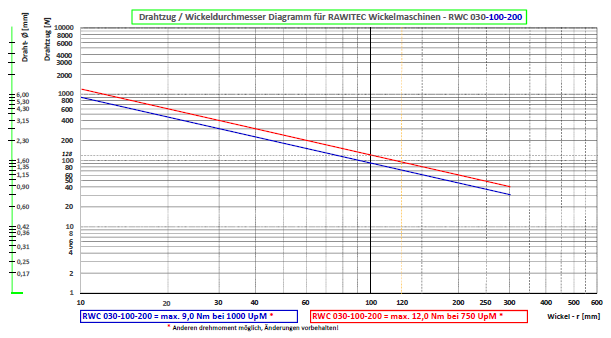

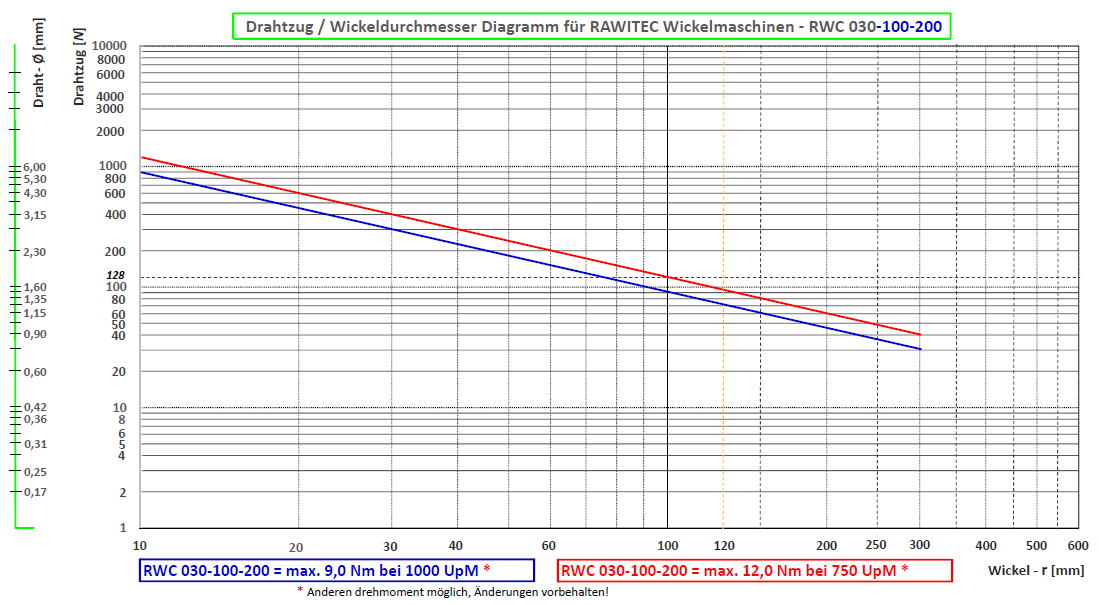

MASCHIINEN DIAGRAMM

RWC 030 - 200 und 400

Die RWC 030 ist geeignet für kleine und mittlere Spulen und dünne Drähte, die mit Reitstock gewickelt werden.
Die Maschine kann mit verschiedene Verlegeeinheiten (200 mm und 400 mm) und Spitzenhöhe geliefert werden.

Qualität und Flexibilität = hohen Kundennutzen.
• Einfache Programmierung
• Externe Programmerstellung möglich mit Excel und WiDaMa (Wickelmaschinen Daten Management)
• Zentrale Programmverwaltung auf Datei-Server.
• Alle Wickelparameter sind programmierbar und erweiterbar.
• Programmierbare Wickelarten.
• Ein Arbeitsschritt enthält alle Parameter für eine Wicklung.
• Korrekturen der programmierten Parameter bei laufender Maschinen mit verschiedene Funktionen.

Die Geschwindigkeit und das Drehmoment der Maschine kann sehr einfach durch die Riemen- und Zahnräderwechsel geändert werden.
Übertragung der Wickelprogramme erfolgt via USB und LAN Schnittstelle.
Integrierter Flash Speicher dient auch als Wickelprogramm- und Parameter-Datenträger.
Wickelprogramme und Parameter können direkt an der Steuerung erstellt und bearbeitet werden, geschützt durch verschiedenen Passwort-Stufen.
Wickelprogramme können auf einem externen Computer mit Excel erstellt und an die Steuerung via USB oder LAN übertragen werden.
RWC Maschinen haben standardmäßig einen 15“ Touchscreen mit Bedieneroberfläche, die einfach und leicht verständlich ist.
RWC Maschinen haben eine leistungsfähiges Steuerung/Echtzeitbetriebssystem, das modular erweiterbar ist.

Qualität Made in Germany

Technische Daten
Maschinentypen		RWC 030-100 *	RWC 030-200 *
Drahtbereich	mm	0,01 - 2,0	0,01 - 2,0
Verlegebreite	mm	100 mm *	200 mm *
Aufspannlänge	mm	125 mm *	225 mm *
max. Vorschub- Verlegung	mm	99,99 /Spindel-Umdrehung ³	99,99 /Spindel-Umdrehung ³
Riemenstufe	5	0 ... 4	0 ... 4
Riemenstufe 0 - Drehzahl	UpM	max 750 / 1.000 **	max 750 / 1.000 **
Riemenstufe 0 - Drehmoment	Nm	max 12,0 / 9,00	max 12,0 / 9,00
Riemenstufe 1 - Drehzahl	UpM	max 1.500 / 2.000 **	max 1.500 / 2.000 **
Riemenstufe 1 - Drehmoment	Nm	max 6,0 / 4,51	max 6,0 / 4,51
Riemenstufe 2 - Drehzahl	UpM	max 3.000 / 4.000 **	max 3.000 / 4.000 **
Riemenstufe 2 - Drehmoment	Nm	max 3,0/ 2,25	max 3,0/ 2,25
Riemenstufe 3 - Drehzahl	UpM	max 6.000 / 8.000 **	max 6.000 / 8.000 **
Riemenstufe 3 - Drehmoment	Nm	max 1,50 / 1,12	max 1,50 / 1,12
Riemenstufe 4 - Drehzahl	UpM	max.12.000 / 16.000 **	max.12.000 / 16.000 **
Riemenstufe 4 - Drehmoment	Nm	max 0,75 / 0,56	max 0,75 / 0,56
Spindel-/Reistock Spitzehhöhe	mm	140 *	140 *
Wickeldurchmesser	mm	250 *	250 *
Steuerung	Industrie-PC mit Single-Core-Prozessor, Dual-Core-Prozessor **
Sprachen	DE, EN, IT, FR, ES, CS, HU, SU, RU, PL, NL
Anschlüsse	2x USB2.0, 1x Ethernet (RJ45) 100M, 2x Seriell (RS232), 1x VGA, 1x Fußbediengerät, Digitale I/O, 2x PS2
BS	Robustes-Echtzeitbetriebssystem
Datensicherung / Update	via USB und Ethernet
Druckeranschluss (Optional)	USB/Parallel **
Digitale-Analoge I/O (Optional)	erweiterbar ***
Display	15" Touch-Screen (Metallgehäuse) Standard , 12.1'' IP65 Touch-Monitor , 15'' IP65 Touch-Monitor *
Tastatur	USB Wireless Keyboard 2,4 GHz **
Datenträger	Flash Speicher, Lokal ca. 5.000 Wickelprogramme ², Netzwerk ca.20.000 Wickelprogramme ***
Erweiterungen	Programmierbares SPS-Interface zum Ansteuern externer Komponenten möglich (Integriert) **
Joystick	Teachfunktion / Spindel im CW/CCW und Verlegeeinheit (Links und rechts) manuell verfahren
Anschlusswerte	kVA	1,1	1,1
Maschinenabmasse B x L x H		510 x 765 x 660	510 x 765 x 660
Stromversorgung		230V - 50Hz / 16 A
Gewicht		ca. 85 kg	ca. 85 kg

* Anderen Abmessungen möglich, Änderungen vorbehalten!
           ** Optional, auf Anfrage
           *** Erweiterbar auf Anfrage
       ² Bei mittlerer Größe von ca. 400 Kilobyte (ca. 500 Schritte) Inkl. Kommentare
       ³ Dabei gilt Produkt aus Drehzahl Hauptspindel x Vorschub < 3600/min

Vielseitige Touchsoftware für Wickelmaschinen.

Die Benutzeroberfläche wurde auf einfache Touchbedienung für Wickelmaschinen optimiert und stellt neben Basisfunktionalitäten wie Wickelprogramme Öffnen/Schließen/Kopieren/Speichern/Löschen/Editieren/Drucken, auch Sprachenumschaltung und zusätzliche Funktionalitäten aus dem Bereich, Konfiguration, Service und Systemoptimierung zur Verfügung.
